पवन ऊर्जा केबल उच्च और निम्न तापमान टॉर्शन प्रतिरोध परीक्षण मशीन टॉर्शन प्रतिरोध परीक्षण के लिए

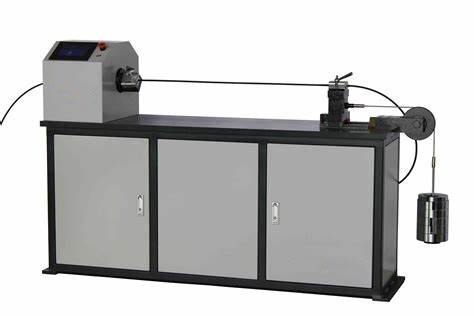

DX8416AWइंड एनर्जी केबल उच्च और निम्न तापमान टॉर्शन प्रतिरोध परीक्षण मशीन

1- आवेदन का दायरा:

यह पवन ऊर्जा उत्पादन प्रणाली या 1 के नामित वोल्टेज के साथ इसी तरह की प्रणाली के लिए मोड़ प्रतिरोध के साथ लचीले केबल के मोड़ प्रतिरोध के मोड़ प्रतिरोध के परीक्षण के लिए उपयुक्त है।8/3kV या निम्न तापमान वातावरण में.

2मानक का अनुपालन करें:

टीआईसीडब्ल्यू1-2009 पवन ऊर्जा उत्पादन के लिए घुमावदार लचीला केबल के लिए मोड़ परीक्षण विधि

GB/T2423.1-2001 परीक्षण A: निम्न तापमान परीक्षण विधि, GB/T2423.2-2001 परीक्षण B: उच्च तापमान परीक्षण विधि।

3. तकनीकी मापदंड:

स्टूडियो का आकारः 400×300×2300 मिमी;

परीक्षण नहरः 300 × 300 × 12600 मिमी;

आयामः 1550×2500 मिमी;

बायीं ऊंचाईः 1720 मिमी;

सही ऊंचाईः 9620 मिमी;

बाएं और दाएं चैनल के आयामः 640×54 मिमी;

कुल भारः लगभग 2500 किलोग्राम;

केबल परीक्षण सीमाः 35 केवी से कम पवन ऊर्जा केबल परीक्षण;

तापमान सीमाः -60 ~ 8 °C;

तापमान में उतार-चढ़ावः ≤ ± 0.5 °C;

तापमान एकरूपताः ≤ ± 0.3 °C;

हीटिंग समय: समायोज्य;

ठंडा होने का समयः औसत 0.7 ~ 1.0 °C/मिनट;

अवलोकन खिड़कीः बहु-परत खोखले उच्च तापमान प्रतिरोध (500 °C);

ग्लास खिड़कीः (200 × 300) घुमाव नियंत्रण कैबिनेट, रैकः 700 × 1300 × 1400;

दरवाजा खोलना: एकल-खुलने वाला hinged दरवाजा;

नियंत्रण कक्षः बिजली की आपूर्ति, नियंत्रक प्रदर्शन, नियंत्रण बटन;

बिजली वितरण नियंत्रण कैबिनेटः वितरण बोर्ड, निकास पंखे;

हीटरः स्टेनलेस स्टील फिन हीटर;

फिक्स्चरः केबल टॉर्शन फिक्स्चर का एक सेट;

पावर केबल का छेद और नाली का छेदः बॉक्स के पीछे स्थित है।

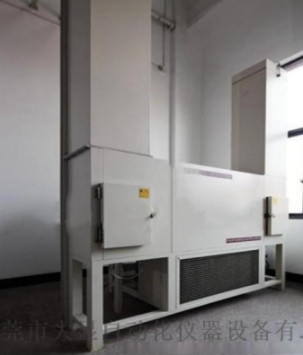

पवन ऊर्जा उत्पादन केबलों के लिए निम्न तापमान टॉर्शन परीक्षण कक्ष का मुख्य विन्यासः

अवलोकन खिड़कीः बहु-परत खोखले उच्च तापमान प्रतिरोध (500 °C);

ग्लास खिड़कीः (200 × 300) घुमाव नियंत्रण कैबिनेट, रैकः 700 × 1300 × 1400;

दरवाजा खोलना: एकल-खुलने वाला hinged दरवाजा;

नियंत्रण कक्षः बिजली की आपूर्ति, नियंत्रक प्रदर्शन, नियंत्रण बटन;

बिजली वितरण नियंत्रण कैबिनेटः वितरण बोर्ड, निकास पंखे;

हीटरः स्टेनलेस स्टील फिन हीटर;

फिक्स्चरः केबल टॉर्शन फिक्स्चर का एक सेट;

पावर केबल का छेद और जल निकासी का छेदः बॉक्स के पीछे स्थित है;

पवन ऊर्जा केबलों के लिए कम तापमान वाले टॉर्शन परीक्षण कक्ष के उपयोग की शर्तेंः

1स्थापना स्थल: जमीन सपाट, अच्छी तरह से हवादार, कोई मजबूत कंपन नहीं है, कोई मजबूत विद्युत चुम्बकीय क्षेत्र प्रभाव नहीं है, कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं है,और उपकरण के चारों ओर उपयुक्त उपयोग और रखरखाव स्थान है;

2पर्यावरणीय परिस्थितियाँ:

तापमानः 5 ~ 35 °C

सापेक्ष आर्द्रताः ≤ 85% आरएच

वायु दबावः 86Kpa~106Kpa

3बिजली आपूर्ति की स्थितिः

बिजली की आपूर्ति AC380V, तीन चरण चार तार + सुरक्षात्मक जमीन तार

अनुमेय वोल्टेज उतार-चढ़ाव सीमाः AC (380 ± 38) V

अनुमत आवृत्ति उतार-चढ़ाव सीमाः (50 ± 0.5) हर्ट्ज

PGND तार का ग्राउंड प्रतिरोध 4 Ω से कम है
