प्लास्टिक धुआं घनत्व परीक्षण मशीन धुआं घनत्व मापने के लिए एक नया प्रकार का परीक्षण उपकरण विकसित किया गया

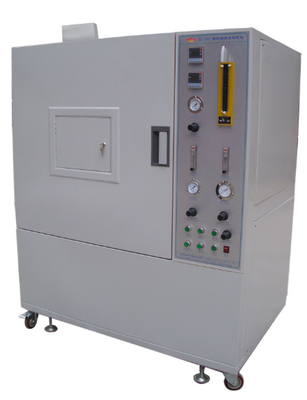

DX-8368 प्लास्टिक धुआं घनत्व परीक्षण मशीन

प्लास्टिक दहन धुआं घनत्व परीक्षक मानक GB/8323 में निर्दिष्ट तकनीकी शर्तों के अनुसार विकसित धुआं घनत्व मापने के लिए परीक्षण उपकरण का एक नया प्रकार है।2-2008 और ISO5659-2 "एकल कक्ष विधि द्वारा धुएं के घनत्व को निर्धारित करने के लिए प्लास्टिक धुएं उत्पादन भाग 2 परीक्षण विधि", ये मानक प्लास्टिक जलने पर उत्पन्न धुएं के विशिष्ट ऑप्टिकल घनत्व को निर्धारित करने के लिए उपयुक्त हैं, और अधिकतम विशिष्ट ऑप्टिकल घनत्व परीक्षण परिणाम है।इसका उपयोग निर्दिष्ट परिस्थितियों में प्लास्टिक के धुआं प्रदर्शन का मूल्यांकन करने के लिए किया जाता है.

यह GB8323.2-2008 "प्लास्टिक-धूम्रपान पीढ़ी-भाग II: एकल-कक्ष विधि द्वारा धुम्रपान घनत्व निर्धारित करने के लिए परीक्षण विधि" और ISO5659.2-2006 "प्लास्टिक-धूम्रपान पीढ़ी भाग II:एकल कक्ष विधि द्वारा ऑप्टिकल घनत्व का निर्धारण" परीक्षण मानक. अस्थमा e662

पूरे उपकरण में एक बंद परीक्षण कक्ष, एक फोटोमीटर माप प्रणाली, एक विकिरण शंकु, एक दहन प्रणाली, एक प्रज्वलन, एक परीक्षण बॉक्स, एक ब्रैकेट,एक तापमान माप उपकरण और धुआं घनत्व परीक्षण सॉफ्टवेयरयह सर्किट उच्च तकनीकी सामग्री और स्थिर प्रदर्शन के साथ एकल-चिप माइक्रो कंप्यूटर द्वारा विकसित किया गया है। उपकरण सभी प्लास्टिक के लिए उपयुक्त है,लेकिन अन्य सामग्रियों के मूल्यांकन के लिए भी इस्तेमाल किया जा सकता है (ईरबर, वस्त्र आवरण, लेपित सतहों, लकड़ी और अन्य सामग्रियों), और व्यापक रूप से प्लास्टिक उद्योग, ठोस सामग्री उद्योग में उत्पादन संयंत्रों द्वारा उपयोग किया जाता है,और वैज्ञानिक अनुसंधान एवं परीक्षण इकाइयां.

1परीक्षण कक्ष:

1.1 सामने के दरवाजे पर एक खिड़की और एक अपारदर्शी प्रकाश ढाल लगाई जाती है जो खिड़की की आवाजाही को रोकती है।

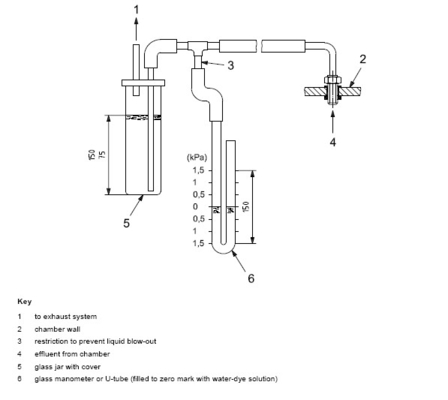

1.2 चौकोर बॉक्स के तल पर अत्यधिक दबाव को रोकने के लिए एक धमाकेदार एल्यूमीनियम पन्नी शीट लगाई गई है, जो 0.04 मिमी की मोटाई, 405 मिमी की लंबाई के एक सुरक्षा फटने वाली डिस्क से बनी है,200 मिमी की चौड़ाई, और 81000mm2 का कुल क्षेत्रफल है, और बॉक्स का एक आंतरिक दबाव विनियामक उपकरण स्थापित है (चित्र 2 देखें) ।

1.3 प्रकाश खिड़की: ऊपर और नीचे दो Ø 75 मिमी प्रकाश खिड़की, प्रकाश खिड़की के नीचे एक 9W अंगूठी विद्युत हीटर से लैस है,प्रकाश खिड़की की ऊपरी सतह का तापमान सुनिश्चित करने के लिए (50 oC ~ 55o C उपयुक्त है) सतह पर धुएं की एकाग्रता को न्यूनतम करने के लिए, प्रकाश खिड़की परीक्षण बॉक्स के ऊपर है, और एक 8 मिमी मोटी ऑप्टिकल मंच परीक्षण बॉक्स के बाहर प्रकाश खिड़की के चारों ओर स्थापित है,और ऑप्टिकल टेबल Ø 15 मिमी की धातु की छड़ी से तय है जो स्थिर मंच और परीक्षण बॉक्स को जोड़ सकती है.

1.4 आंतरिक आकारः ऊंचाई 914mm X चौड़ाई 914mm X गहराई 610mm

1.5 सामग्री: यह तीन परतों से बना हैः बाहरी परत 1.5 मिमी मोटी स्टील प्लेट, उच्च तापमान इलेक्ट्रोस्टैटिक बेकिंग बेज सफेद पेंट,मध्य परत 60 मिमी मोटी एस्बेस्टस परत से बनी है, और आंतरिक परत 1.2 मिमी मोटी USU304 स्टेनलेस स्टील, उच्च तापमान इलेक्ट्रोस्टैटिक बेकिंग ब्लैक पेंट है, जिसे आसानी से साफ किया जा सकता है।

1.5 वायु प्रवेश द्वार और निकास द्वार: वायु प्रवेश द्वार परीक्षण बॉक्स के शीर्ष पर स्थापित किया जाता है, जिसका व्यास Φ65 मिमी है, और बंद होने और बंद होने की स्थिति को एक फ्लैंज के साथ एक सोलेनोइड वाल्व द्वारा नियंत्रित किया जाता है;निकास बंदरगाह बाईं ओर के निचले भाग में स्थापित है, जिसका व्यास Φ80 मिमी है, और इसे बंद करने और बंद करने की स्थिति को नियंत्रित करने के लिए एक फ्लैंज के साथ एक सोलेनोइड वाल्व द्वारा नियंत्रित किया जाता है, और एक निकास पंखे को संलग्न किया जाता है।

2फोटोइलेक्ट्रिक माप प्रणाली:यह बिजली की आपूर्ति, फोटो गुणक ट्यूब, आवर्धक पारदर्शी, शटर, फ़िल्टर, तटस्थ पारदर्शी, लेंस, ऑप्टिकल सिस्टम ऑब्स्क्यूरा, प्रकाश स्रोत और ऑप्टिकल खिड़की हीटर से बना है

2.1प्रकाश स्रोत:

2.1.1प्रकाश स्रोतः इसमें 6.5V का एक दागदीपक दीपक, एक ट्रांसफार्मर जो शक्ति प्रदान करता है (इनपुट 220V और आउटपुट 6.5V), और एक परिवर्तनीय प्रतिरोध होता है।

2.1.2स्थापनाः बल्ब को परीक्षण कक्ष के निचले भाग में अपारदर्शी अंधेरे बॉक्स में स्थापित किया जाता है, जिसमें प्रकाश स्रोत, एक उत्तल लेंस, एक प्रकाश खिड़की हीटर और एक ऑप्टिकल खिड़की होती है।

2.1.3खिड़की एडरः खिड़की की ऊपरी सतह (50 oC ~ 55oC) का तापमान सुनिश्चित करने के लिए 9W प्रतिरोध तार से घिरा AC220V बिजली की आपूर्ति।

2.1.4. घुमावदार लेंस: व्यास 51 मिमी, समायोजित और कैलिब्रेट, 51 मिमी व्यास के साथ पूरी तरह से एक अंगूठी बनाते हैं और अंगूठी के बाहर किरण में कोई अन्य प्रकाश नहीं है।

2.1.5ऑप्टिकल विंडो: एक अनब्लॉक पारदर्शी फिल्म और एक कैमरा ऑब्स्क्यूरा बॉक्स से बनी होती है।

2.2फोटो डिटेक्टर:

2.2.1फोटो डिटेक्टर: इसमें फोटोमल्टिप्लायर ट्यूब, आवर्धक फ़िल्टर, शटर, फ़िल्टर, तटस्थ फ़िल्टर, उत्तल लेंस, ऑप्टिकल विंडो आदि होते हैं।

2.2.2. फोटोमल्टिप्लायर ट्यूब:

2.2.2.1. फोटोमल्टिप्लायर ट्यूब के पैरामीटरः वोल्टेजः DC 1000V, बिजली की आपूर्तिः इनपुट 12V, आउटपुट 0 ~ -1200V 2mA

2.2.2.2फोटोइलेक्ट्रिक प्रणाली प्रसंस्करणः फोटोडेटेक्टर एक फोटोमल्टिप्लीकर ट्यूब है, जो ए/डी नंबर टेम्पलेट से जुड़ा हुआ है और मल्टी-स्टेज एम्पलीफिकेशन माइक्रो कंप्यूटर द्वारा संसाधित किया जाता है।यह समय के साथ संबंधित ऑप्टिकल घनत्व के प्रसारण को लगातार माप सकता है, जो स्पेक्ट्रल संवेदनशीलता प्रतिक्रिया की 5 मात्रा है, नग्न आंख की प्रतिक्रिया के समान है और अंधेरे धारा 0.001uA से कम है।फोटोमल्टिप्लियर ट्यूब की न्यूनतम संवेदनशीलता को 0 के 100% पढ़ने से प्राप्त किया जा सकता है।ऑप्टिकल पथ में.5 तटस्थ फिल्टर और एक ND-2 आवर्धन फिल्टर।

2.2.3आवर्धन फ़िल्टर: ND-2.0 पारगम्यता 0.95% है और A प्रकाश स्रोत का रंग तापमान K=2854 है।

2.2.4शटर: बफ़ल और 0% सुधार प्रसारण के लिए प्रयोग किया जाता है।

2.2.5फ़िल्टरः प्रतिपूर्ति फ़िल्टर के लिए, ऑप्टिकल घनत्व 0.1~1.0 और 2 है।0, कुल मिलाकर 11 टुकड़े।

2.2.6. तटस्थ फ़िल्टर: ND-0.5, पारगम्यता 31.7%, प्रकाश स्रोत रंग तापमान K = 2854.

2.2.7उत्तल लेंसः व्यास 51 मिमी है, ताकि प्रत्यक्ष बीम को ऊपरी और निचले ऑब्स्क्यूरा के बीच पारदर्शी प्लेट पर एक छोटे मजबूत स्थान पर केंद्रित किया जा सके।

2.2.7ऑप्टिकल प्रणाली का कैलिब्रेशन: ऑप्टिकल घनत्व 3.0 और तरंग दैर्ध्य 550~650nm के साथ एक तटस्थ फ़िल्टर के साथ पता लगाना।

2.2.8ऑप्टिकल विंडो: एक अनब्लॉक पारदर्शी शीट और एक कैमरा ऑब्स्क्यूरा बॉक्स से बनी होती है।

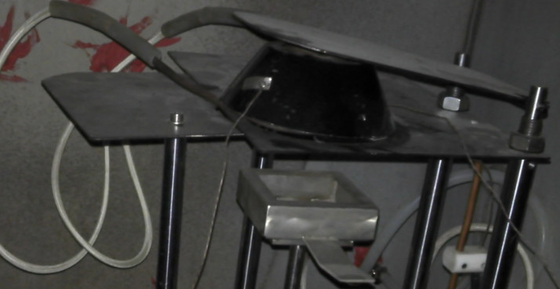

3विकिरण शंकु:

3.1विकिरण शंकुः यह 2600W की नाममात्र शक्ति के साथ एक हीटिंग तत्व से बना है, जो नमूना सतह के केंद्र में 10KW/m2~50KW/m2 विकिरण तीव्रता प्रदान कर सकता है।नमूना के केंद्र से 25 मिमी की दूरी पर अन्य दो स्थानों की विकिरणता का परीक्षण करते समय, इन दो पदों की विकिरणशीलता नमूना के केंद्र की विकिरणशीलता के 85% से कम नहीं हो सकती है।

3.2. विकिरण शंकु हीटर: एक स्वतंत्र बिजली की आपूर्ति द्वारा संचालित, एकल-चरण अलगाव ट्रांसफार्मर की शक्ति 3000W है, और तापमान नियंत्रण तेजी से चक्र के साथ थाइरिस्टोर नियंत्रण को अपनाता है,और नियंत्रण तापमान ± 2 °C पर स्थिर किया जा सकता है.

3.3. ताप प्रवाह मीटर: प्राप्त करने वाले विकिरण क्षेत्र में 50kw/m2 की सीमा और 10mm के व्यास के साथ एक सपाट क्षेत्र, जिसकी सतह मैट ब्लैक से लेपित है, और शीतलन पानी से ठंडा है।

3.4इग्निटर: इग्निटर नोजल Φ4.0mm एपर्चर कॉपर ट्यूब से बना है, और लौ की लंबाई और क्षैतिज माप 30mm है।

4गैस आपूर्ति प्रणालीः

4.1गैस स्रोतः शुद्धता 95%, प्रोपेन और हवा मिश्रित गैस, दबाव 170Kpa है

4.2प्रोपेन प्रवाहमीटर: 1~100cm3/min

4.3वायु प्रवाह मीटर: 5 से 500 सेमी3/मिनट

5प्रदर्शन:

1प्रसारण संकल्पः 0.0001%;

2माप रेंजः 0-100%; माप के दौरान स्वचालित गियर शिफ्ट।

3. माप की सटीकता: ± 3%;

4कार्यरत वोल्टेज: AC200-240V 50Hz;

5परिवेश आर्द्रताः कमरे का तापमान -40°C

6कार्य वातावरणः जब उपकरण चल रहा हो, तो उसे प्रत्यक्ष सूर्य के प्रकाश से बचना चाहिए और कोई मजबूर वायु प्रवाह नहीं होना चाहिए।

6माप सॉफ्टवेयर:

विंडोज एक्सपी ऑपरेशन इंटरफेस और लैबव्यू शैली के आधार पर। ट्रांसमिटेंस बनाम समय वक्र प्रदर्शित किया जाता है। चीनी और अंग्रेजी इंटरफ़ेस, और चीनी और अंग्रेजी निर्देश पुस्तिकाएं प्रदान करते हैं।
