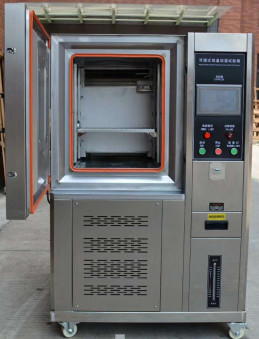

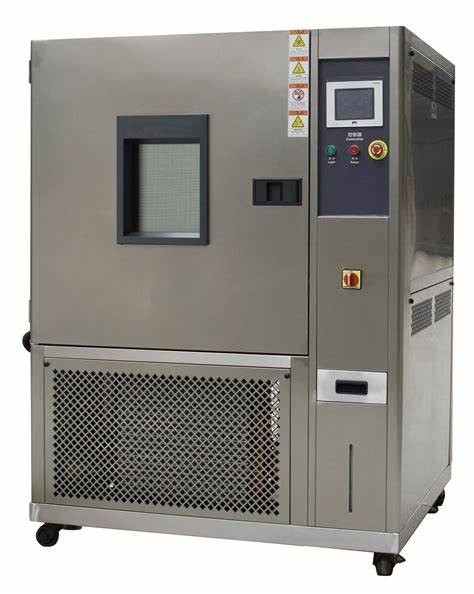

निरंतर तापमान और आर्द्रता परीक्षण मशीन 80L -60°C ~ 150°C तकनीकी विनिर्देश

निरंतर तापमान और आर्द्रता परीक्षण कक्ष80L -60°C ~ 150°C तकनीकी विनिर्देश

मानकों को पूरा करें:

प्रदर्शन संकेतक GB5170, 2, 3, 5, 6-95 "इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण उपकरण के लिए बुनियादी पैरामीटर सत्यापन विधि" की आवश्यकताओं को पूरा करते हैंःकम तापमान, उच्च तापमान, निरंतर नमी गर्मी, वैकल्पिक नमी गर्मी परीक्षण उपकरण".

इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण नियम परीक्षण A: निम्न तापमान परीक्षण विधि GB 2423.1-89 (IEC68-2-1)

इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण नियम परीक्षण बीः उच्च तापमान परीक्षण विधि GB 2423.2-89 (IEC68-2-2)

इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण नियम परीक्षण Ca: निरंतर नमी गर्मी परीक्षण विधि GB/T 2423.3-93 (IEC68-2-3)

विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण नियम परीक्षण दाः वैकल्पिक नम गर्मी परीक्षण विधि GB/T423.4-93 (IEC68-2-30)

1. विस्तृत पैरामीटर प्रदर्शनः(कमरे के तापमान 20 °C पर हवा से ठंडा प्रकार को संदर्भित करता है, कोई भार नहीं)

1.1 मॉडल: एचटी-एचडब्ल्यू-80सी

1.2: आंतरिक बॉक्स का आकारः W400*H500*D400mm

कार्टन का आकारः W920*H1400*D1020mm

1.3 तापमान सीमाः -60°C ~ 150°C

1.4 तापमान में उतार-चढ़ावः 0.5°C

1.5 तापमान विचलनः ≤2°C

1.6 हीटिंग समय: कमरे के तापमान से 150°C तक लगभग 40 मिनट (बिना भार के गैर-रैखिक)

1.7 ठंडा करने का समयः सामान्य तापमान से -40 °C तक लगभग 60 मिनट तक (बिना भार के गैर-रैखिक)

1.8 आर्द्रता सीमाः 20% ~ 98% आर.एच.

1.9 आर्द्रता में उतार-चढ़ाव: 3% आर.एच.

1.10 आर्द्रता विचलनः ≤ 3%

1.11 तापमान और आर्द्रता नियंत्रण सीमाः

2संरचना और सामग्री:

A. आंतरिक बॉक्स सामग्रीः स्टेनलेस स्टील प्लेट (SUS # 304)

B. बाहरी बॉक्स सामग्रीः स्टेनलेस स्टील प्लेट atomized या ठंडा प्लेट पेंट (वैकल्पिक)

C. इन्सुलेशन सामग्रीः कठोर पॉलीयूरेथेन फोम और ग्लास ऊन

डी. वायु आपूर्ति परिसंचरण प्रणालीः

(1) 1 90W मोटर

(2) स्टेनलेस स्टील के लम्बे शाफ्ट

(3) मल्टी-विंग फैन ब्लेड (SIRCCO FAN)

ई. बॉक्स दरवाजा: मोनोलिथिक दरवाजा, एकल खिड़की, बाईं ओर खुला, दाईं ओर हैंडल

(1) खिड़की 260x340x40 मिमी 3 परत वैक्यूम परत

(2) फ्लैट इनसेक्स्ड हैंडल

(3) पीछे का बटनः SUS #304

3प्रशीतन प्रणाली:

ए. कंप्रेसर: फ्रांस से आयातित पूरी तरह से कैप्सुलेट कंप्रेसर

B. शीतलकः पर्यावरण के अनुकूल शीतलक R404A

C. कंडेनसर: पिन प्रकार के हीट डिस्पैशन मोटर के साथ

डी. वाष्पीकरणः पंख प्रकार बहु-चरण स्वचालित भार क्षमता समायोजन

ई. अन्य सहायक उपकरण: सुखानेवाला, शीतलक प्रवाह खिड़की, विस्तार वाल्व

F. विस्तार प्रणालीः क्षमता नियंत्रण के साथ शीतलन प्रणाली

4नियंत्रण प्रणाली:

आयातित 880 डिस्प्ले एलसीडी टच पैनल, स्क्रीन इंटरकॉम इनपुट डेटा, तापमान और आर्द्रता को एक ही समय में प्रोग्राम किया जा सकता है, वक्र डिस्प्ले, सेट वैल्यू/डिस्प्ले वैल्यू वक्र।अलार्म की एक किस्म को अलग से प्रदर्शित किया जा सकता है, और दोष को स्क्रीन के माध्यम से प्रदर्शित किया जा सकता है जब दोष होता है, ताकि दोष को समाप्त किया जा सके और गलत संचालन को समाप्त किया जा सके।सटीक निगरानी कार्य, और स्क्रीन पर डेटा के रूप में प्रदर्शित किया जाता है।

1नियंत्रक विनिर्देशः

a. सटीकताः तापमान±0.1°C, आर्द्रता±1%RH

b. संकल्पः तापमान ± 0.1, आर्द्रता 1% आर.एच.

तापमान ढलानः 0.1 ~ 9.9 सेट किया जा सकता है

d. इसमें ऊपरी और निचली सीमा स्टैंडबाय और अलार्म कार्य हैं

तापमान और आर्द्रता इनपुट सिग्नल का चयन PT 100Ω×2 (सूखा बल्ब और गीला बल्ब)

तापमान और आर्द्रता रूपांतरण आउटपुटः 4 ~ 20MA

पी.आई.डी. नियंत्रण पैरामीटर सेटिंग, पी.आई.डी. स्वचालित गणना, सूखी और गीली बल्ब के स्वचालित सुधार के जी.6 समूह

2. स्क्रीन डिस्प्ले फ़ंक्शनः

टच-आधारित इनपुट, प्रत्यक्ष ऑन-स्क्रीन प्रदर्शन विकल्प

b. तापमान और आर्द्रता सेटिंग (SV) और वास्तविक (PV) मूल्य का प्रत्यक्ष प्रदर्शन (अंग्रेजी में)

यह वर्तमान निष्पादन कार्यक्रम संख्या, खंड, शेष समय और चक्रों की संख्या प्रदर्शित कर सकते हैं

घ. संचयी समय फलन चलाना

तापमान और आर्द्रता कार्यक्रम सेटिंग मूल्य एक ग्राफिक वक्र के रूप में प्रदर्शित किया जाता है, वास्तविक समय प्रदर्शन कार्यक्रम वक्र निष्पादन समारोह के साथ

एक अलग कार्यक्रम संपादन स्क्रीन के साथ, सीधे इनपुट तापमान, आर्द्रता और समय

3कार्यक्रम क्षमता और नियंत्रण कार्यः

उपलब्ध कार्यक्रम समूह: अधिकतम 100 समूह

उपलब्ध मेमोरी क्षमताः कुल मिलाकर 5000 खंड

c. दोहराए जाने योग्य कमांडः प्रत्येक कमांड 9999 बार तक हो सकता है

घ. कार्यक्रम का निर्माण संवाद प्रकार को अपनाता है, जिसमें संपादन, मंजूरी और अन्य कार्य होते हैं

e.SEGMENTS समय 0~530Hour59Min पर सेट है

f. इसमें पावर-आउट प्रोग्राम मेमोरी, ऑटोमैटिक स्टार्ट-अप और फिर से शुरू होने के बाद प्रोग्राम के निरंतर निष्पादन का कार्य होता है

ग्राफिकल वक्र वास्तविक समय में प्रदर्शित किया जा सकता है जब कार्यक्रम निष्पादित किया जाता है

h. दिनांक, समय समायोजन कार्य के साथ

बटन और स्क्रीन लॉक (LOCK) फ़ंक्शन

5मानक विन्यासः

A. पावर कॉर्ड 4.0 mmx3

B. 232 निर्यात टर्मिनल एक

C. स्टेनलेस स्टील SUS # 304 वर्ग छिद्रित स्टील शेल्फ

D. 8 स्टेनलेस स्टील समायोज्य दूरी बंधन

ई. एक 11W ऊर्जा-बचत प्रकाश खिड़की दीपक

F. शरीर के बाईं ओर 1 ψ50 मिमी परीक्षण छेद, 1 स्टेनलेस स्टील छेद कवर।

G. मानक परीक्षण के लिए गैर बुना कपड़ा का 1 टुकड़ा

H. नियंत्रक के लिए एक सेट निर्देश पुस्तिका और एक सेट संचालन निर्देश

6आसपास का वातावरण:

(1) अनुमेय परिचालन तापमान सीमा 0~35°C

(2) प्रदर्शन गारंटी रेंजः 5~35°C

(3) सापेक्ष आर्द्रताः 85% से अधिक नहीं

(4) वायुमंडलीय दबावः 86 ~ 106Kpa

(५) चारों ओर कोई मजबूत कंपन नहीं है

(6) सूर्य के प्रत्यक्ष प्रकाश या अन्य ताप स्रोतों का अभाव

(७) प्राकृतिक जल निकासी: ※ जल निकासी पाइप के मध्य में कोई उछाल नहीं होना चाहिए और घर की जमीन अत्यधिक ढलान नहीं होनी चाहिए।

7बिजली की आपूर्तिःएकल-चरण 5.5KW 220V 50HZ

8बिक्री के बाद सेवा:

1. 12 महीने की निःशुल्क वारंटी (प्राकृतिक आपदाओं, असामान्य बिजली आपूर्ति, अनुचित मानव उपयोग और अनुचित रखरखाव के कारण क्षति को छोड़कर) ।

2. वारंटी अवधि के दौरान, उपयोगकर्ता की कॉल प्राप्त करने के बाद, आपूर्तिकर्ता एक सेवा योजना का प्रस्ताव करेगा और 48 घंटों के भीतर उपयोगकर्ता को सूचित करेगा, और यदि आपको दरवाजे से दरवाजे की सेवा की आवश्यकता है,आपूर्तिकर्ता तुरंत दरवाजे पर किसी को भेज देंगे. (यदि आपके उपकरण के उपयोग में कोई समस्या है, तो पार्टी ए गारंटी अवधि के दौरान निःशुल्क सामान प्रदान करेगी, और पार्टी ए का रखरखाव समय सिद्धांत रूप में 2 दिनों से अधिक नहीं होगा)

9भुगतान का तरीका:भुगतान करने से पहले, उपकरण का स्वामित्व पार्टी ए के पास होता है।
