खनिज अछूता केबलों के लिए प्रभाव कंपन वर्षा जलने परीक्षण मशीन

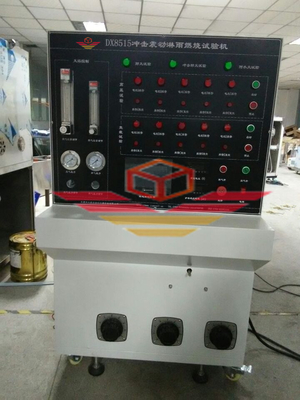

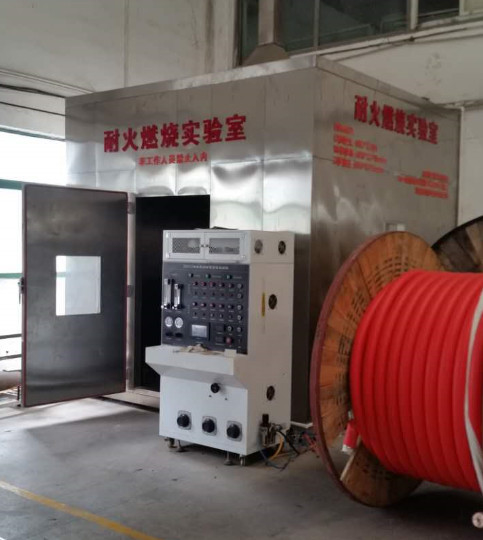

DX8515 प्रभाव कंपन वर्षा जलने का परीक्षणइमशीन

परिचय:

इस परीक्षण मशीन की प्रदर्शन आवश्यकताओं में अग्नि प्रतिरोध परीक्षण, जल छिड़काव अग्नि प्रतिरोध परीक्षण और यांत्रिक अग्नि प्रतिरोध परीक्षण शामिल हैं।यह खनिज अछूता केबलों के लिए उपयुक्त है जिसका नामित वोल्टेज 450/750V से अधिक नहीं है, और लौ की स्थिति में लंबे समय तक सर्किट अखंडता बनाए रख सकता है।

मानकों के अनुरूपः

ब्रिटिश फायर रेसिस्टेंट केबल स्टैंडर्ड BS6387 की परीक्षण मानक आवश्यकताओं को पूरा करता है "आग की स्थिति में सर्किट अखंडता बनाए रखने के लिए केबलों की प्रदर्शन आवश्यकताओं के लिए विनिर्देश".

उपकरण की संरचनाः

अग्नि प्रतिरोध परीक्षणः अग्नि प्रतिरोध परीक्षण बेंच में निम्नलिखित भाग शामिल हैंः केबल समर्थन प्रणाली, निरंतर पहचान उपकरण, गर्मी स्रोत आदि।

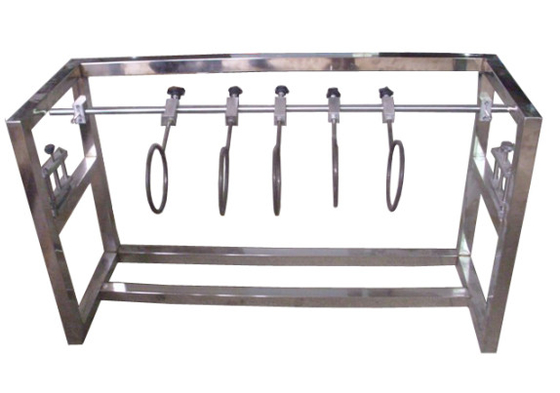

1. केबल समर्थन प्रणालीः केबल को केबल शीट के दोनों छोरों पर क्लैंप के माध्यम से क्षैतिज रूप से क्लैंप किया जाता है। केबल का मध्य भाग दो धातु के छल्ले (300 मिमी दूर) द्वारा तय किया जाता है,जो उपकरण के अन्य धातु भागों से जमी हुई हैंकेबल समर्थन उपकरण चित्र 1 में दिखाया गया है। 10 मिमी से कम व्यास के साथ गैर बख्तरबंद केबलों के लिए, या अन्य केबलों के लिए जो परीक्षण के दौरान महत्वपूर्ण विस्थापन का अनुभव करते हैं,तीन धातु के छल्ले का प्रयोग किया जाता है, प्रत्येक मूल धातु की अंगूठी से लगभग 150 मिमी दूर तय किया जाता है।

2निरंतर पता लगाने की डिवाइसः परीक्षण के दौरान, वर्तमान केबल के सभी कोर के माध्यम से गुजरने की अनुमति है,एक थ्री-फेज स्टार कनेक्टेड ट्रांसफार्मर या तीन एकल-फेज ट्रांसफार्मर (या एक एकल-फेज ट्रांसफार्मर), यदि परीक्षण एक एकल कोर केबल है), और परीक्षण वोल्टेज पर अधिकतम अनुमेय रिसाव वर्तमान 3A को बनाए रखने के लिए पर्याप्त क्षमता है।केबल के दूसरे छोर पर प्रत्येक कोर तार के लिए एक दीपक कनेक्ट करें और 0 के करीब एक वर्तमान लोड.25A केबल के नामित वोल्टेज पर।

3गर्मी का स्रोत:

1. हीट एक 610 मिलीमीटर लंबा ट्यूबलर गैस बर्नर है जो बलपूर्वक मीथेन की आपूर्ति कर सकता है और इसकी घनी लौ है।
2. तापमान मापः एक 2 मिमी व्यास का बख्तरबंद थर्मामीटर हवा के इनलेट के पास, बर्नर के ऊपर 75 मिमी के समानांतर रखा जाता है

3परीक्षण लौ तापमान और समयः (बीएस 6387 दहन स्तर देखें)

A 650 °C ± 40 °C -3 घंटे

B 750 °C ± 40 °C -3 घंटे

C 950. C ± 40 °C -3 घंटे

S 950. C ± 40 °C -20 मिनट

4नमूनाः नमूना तैयार उत्पाद का एक खंड है, जो 1200 मिमी से कम नहीं है, जिसमें प्रत्येक छोर से 100 मिमी का कवर और कवर हटा दिया गया है।केबल के दोनों छोरों पर तारों को विद्युत रूप से जुड़ा होना चाहिए.

5परीक्षण वोल्टेजः 200-1000V

* BS6387 लौ retardant ग्रेड क्षैतिज दहन प्रयोगों, पानी छिड़काव प्रयोगों, और यांत्रिक झटके कंपन दहन प्रयोगों को पारित करने की आवश्यकता है।

क्षैतिज दहन परीक्षणः ग्रेड A 650 °C/3h, ग्रेड B 750 °C/3h, ग्रेड C 950 °C/3h और ग्रेड S 950 °C/3min।एक स्तर 650 °C पर 3 घंटे के लिए 300 वोल्ट के वोल्टेज स्तर पर जलने के बाद कोई टूटने का संकेत नहीं देता हैB स्तर 750 °C पर 3 घंटे के लिए 300 वोल्ट के वोल्टेज स्तर पर जलने के बाद कोई ब्रेकडाउन नहीं दर्शाता है; C स्तर 950 °C पर 3 घंटे के लिए 300 वोल्ट के वोल्टेज स्तर पर जलने के बाद कोई ब्रेकडाउन नहीं दर्शाता है;S स्तर 950 °C पर 3 मिनट के लिए 300 वोल्ट के वोल्टेज स्तर पर जलने के बाद कोई टूटने का संकेत नहीं देता है.

जल छिड़काव दहन परीक्षणः W स्तरों में विभाजित, यह दर्शाता है कि 15 मिनट तक जलने के लिए 300 वोल्ट के वोल्टेज को लागू करने और फिर 15 मिनट तक जलने के लिए पानी छिड़काव करने के बाद कोई ब्रेकडाउन नहीं होता है।

धक्का कंपन दहन परीक्षणः X स्तर 650 °C/15min, Y स्तर 750 °C/15min और Z स्तर 950 °C/15min में विभाजित।एक्स स्तर 650 °C पर जलते समय 300 वोल्ट के वोल्टेज के लागू होने पर हर 30 सेकंड में 15 मिनट के लिए बिना टूटने के यांत्रिक प्रभाव कंपन को दर्शाता है; Y- स्तर से पता चलता है कि जलते समय 750 °C पर 300 वोल्ट का वोल्टेज और 15 मिनट तक बिना किसी ब्रेकडाउन के हर 30 सेकंड में मैकेनिकल शॉक कंपन लगाया जाता है;Z-level से तात्पर्य हर 30 सेकंड में 15 मिनट तक बिना टूटने के एक यांत्रिक सदमे के कंपन से है जब जलाते समय 950 °C पर 300 वोल्ट का वोल्टेज लगाया जाता हैबीएस 6387 द्वारा अपेक्षित उच्चतम स्तर का मॉडल सीडब्ल्यूजेड है।

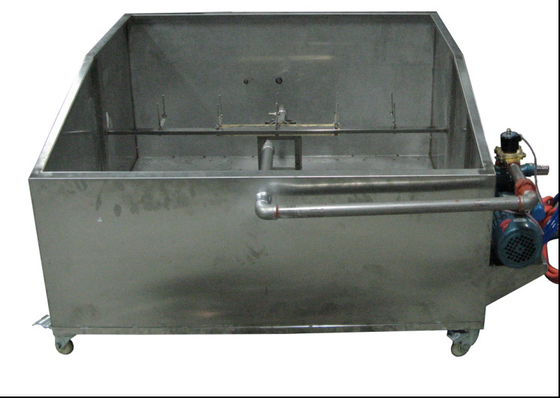

2जल और अग्नि प्रतिरोध परीक्षणः केबल समर्थन प्रणाली, निरंतर पहचान उपकरण, गर्मी स्रोत

1केबल समर्थन प्रणालीः केबल को दो 25 मिमी चौड़ी कठोर प्लेटों से बने धातु के ब्रैकेट से जोड़ा जाता है, जिसे 200 मिमी के अंतर के साथ धातु क्लिप से तय किया जाता है।केबल ब्रैकेट से जुड़ा हुआ है, और सभी धातु फ्रेम जमीन कर रहे हैं।

2निरंतर पता लगाने की डिवाइसः परीक्षण के दौरान, केबल के सभी कोर, तीन एकल-चरण ट्रांसफार्मर,और परीक्षण वोल्टेज पर अधिकतम अनुमेय रिसाव वर्तमान 3A बनाए रखने के लिए पर्याप्त क्षमता है. केबल के दूसरे छोर पर प्रत्येक कोर तार के लिए एक दीपक कनेक्ट करें और केबल के नामित वोल्टेज पर 0.25A के करीब एक वर्तमान लोड करें।

3गर्मी का स्रोत:

1. गर्मीः 400 मिमी की लंबाई के साथ एक पट्टी के आकार का बर्नर 400 मिमी तक केबल नमूनों को जला सकता है। बर्नर असेंबली को 650 °C ± 40 °C के तापमान के साथ एक उज्ज्वल लौ प्रदान करने के लिए समायोजित किया जा सकता है,
2. तापमान मापः2 मिमी व्यास का बख्तरबंद थर्मामीटर केबल की निचली सतह पर रखा जाता है
3. परीक्षण लौ का तापमानः 650°C±40°C
4. पानी छिड़कें: चित्र 4 में दिखाए गए नोजल को चित्र 4 और 5 में दिखाए गए परीक्षण ब्रैकेट पर, बर्नर के बीच में स्थापित करें। 0.25 से 0 तक छिड़कें।250KPa से 350KPa के पानी के दबाव के साथ नमूना के पास 30 लीटर प्रति वर्ग मीटर पानीइस दर को एक संग्रह ट्रे का उपयोग करके मापने की आवश्यकता है, जिसकी गहराई पर्याप्त है ताकि इसकी लंबी धुरी केबल की धुरी के समानांतर हो और केंद्र में रखा जाए।यह ट्रे लगभग 100 मिमी चौड़ी और 400 मिमी लंबी है.
5. नमूनाः तैयार उत्पादों से 1500 मिमी से अधिक के नमूने लिए जाते हैं और उन्हें परिवेश के तापमान पर झुकने के परीक्षणों से गुजरना पड़ता है। दोनों छोरों से 100 मिमी की सुरक्षात्मक आवरण और कवरिंग परत हटा दी जाती है।केबल के दोनों सिरों पर तारों को विद्युत कनेक्शन और निर्माता की सिफारिशों के अनुसार उचित रूप से इलाज किया जाना चाहिए.
6. परीक्षण वोल्टेजः 200-1000V

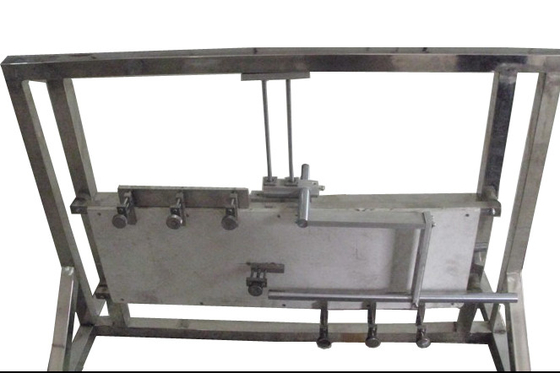

3यांत्रिक कंपन और अग्नि प्रतिरोधः जिसमें चित्र 5 में दिखाए गए परीक्षण उपकरण के निम्नलिखित भाग शामिल हैं, जिसमें घटकों को स्लॉट फ्रेम की संबंधित स्थितियों में तय किया जाता है।

केबल एक ऊर्ध्वाधर दीवार पर और गर्मी प्रतिरोधी और गैर ज्वलनशील सामग्री का उपयोग करके एक स्टील प्लेट पर तय किया जाता है;ट्रांसफार्मर फ्यूज को दीपक से जोड़ता है ताकि यह संकेत दिया जा सके कि सर्किट निरंतर हैकंपन उपकरण; गर्मी स्रोत।

1दीवार और इसकी स्थापनाः दीवार गर्मी प्रतिरोधी और लौ retardant सामग्री से बना है और दो क्षैतिज इस्पात बीम पर तय है,बोर्ड के शीर्ष पर एक और बोर्ड के नीचे पर अन्ययह बोर्ड लगभग 900 मिमी लंबा, 300 मिमी चौड़ा और 9 मिमी मोटा है और दीवार का कुल वजन (यानी समर्थन फ्रेम के साथ बोर्ड) 10 ± 2 किलोग्राम है।प्रत्येक स्टील बीम लगभग 1 मीटर और 25 मिमी की लंबाई के साथ एक वर्ग स्टील पाइप हैयदि भरने की सामग्री की आवश्यकता है, तो इसे इस्पात बीम के अंदर रखा जाना चाहिए। ऊपरी इस्पात बीम को प्लेट पर तय किया जाना चाहिए ताकि इसकी ऊपरी सतह प्लेट के ऊपरी किनारे के साथ फ्लश हो।प्रत्येक इस्पात बीम और स्लैब के बाहरी किनारे पर एक क्षैतिज छेद है, और इसकी सटीक स्थिति समर्थन पैड और समर्थन फ्रेम की विशिष्ट आवश्यकताओं से निर्धारित होती है। दीवार को 4 रबर बुशिंग के साथ फ्रेम से बांधा जाता है,लगभग 32 मिमी व्यास और 20 मिमी मोटाई के साथ.

2निरंतर पता लगाने की डिवाइसः परीक्षण के दौरान, केबल के सभी कोर, तीन एकल-चरण ट्रांसफार्मर,और परीक्षण वोल्टेज पर अधिकतम अनुमेय रिसाव वर्तमान 3A को बनाए रखने के लिए पर्याप्त क्षमता है. केबल के दूसरे छोर पर प्रत्येक कोर तार के लिए एक दीपक कनेक्ट करें और केबल के नामित वोल्टेज पर 0.25A के करीब एक वर्तमान लोड करें।

3गर्मी का स्रोत:

गर्मीः 400 मिमी की लंबाई के साथ एक पट्टी के आकार का बर्नर 400 मिमी तक केबल नमूनों को जला सकता है। बर्नर असेंबली को 650 ± 40 डिग्री सेल्सियस के तापमान के साथ एक उज्ज्वल लौ प्रदान करने के लिए समायोजित किया जा सकता है,

तापमान मापः 2 मिमी व्यास का बख्तरबंद थर्मामीटर, जिसमें थर्मामीटर का एक खंड दीवार से 8 मिमी से 10 मिमी की दूरी पर दीवार के माध्यम से गुजरता है।तापमान को निम्न प्रक्रिया द्वारा मापा जाता है: कम कार्बन स्टील की छड़ के एक छोर पर 3 मिमी ± 5% व्यास और 300 मिमी की लंबाई का एक थर्मामीटर लगाया जाता है, जिससे छड़ का तापमान मापा जा सके।छड़ी पकड़ो और लौ से 40 मिमी से 50 मिमी की दूरी बनाए रखने के लिए लौ के पासजब लौ का तापमान 950° सेल्सियस होता है, तो स्टील की छड़ का तापमान 10 से 20 सेकंड में 400° सेल्सियस तक पहुंच सकता है।रॉड का तापमान 20 से 40 के दशक में 400 डिग्री सेल्सियस तक पहुंच सकता है

4. परीक्षण लौ का तापमान और समय: परीक्षण तापमान को निम्नलिखित तालिका से चुना जाना चाहिए:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4कंपन यंत्र: कंपन यंत्र में एक कम कार्बन स्टील की छड़ी होती है (व्यास 25 mm ± 5%, लंबाई 600 mm ± 5%) ।छड़ी का अनुदैर्ध्य खंड दीवार के समानांतर है और दीवार के शीर्ष से 200 मिमी अधिक है. एक शाफ्ट इसे दो भागों में विभाजित करता है, 200 मिमी और 400 मिमी, दीवार के सामने लंबे हिस्से के साथ। 60 डिग्री सेल्सियस पर समानांतर स्थिति से दीवार के बीच में 30 ± 2 सेकंड की दूरी पर ड्रॉप करें,जैसा कि चित्र 5 में दिखाया गया है.

5. नमूना: नमूना केबल का एक खंड है जिसकी लंबाई 1200 मिमी से कम नहीं है, जिसमें प्रत्येक छोर से 100 मिमी का कवर और कवर हटा दिया गया है।केबल के दोनों छोरों पर तारों को विद्युत कनेक्शन और निर्माता की सिफारिशों के अनुसार ठीक से तैयार किया जाना चाहिए. केबल को दो खंडों में झुकाने की आवश्यकता है जो लगभग समान लंबाई और बीच से समानांतर हैं। घुमावदार भाग का व्यास 6D है,जहां D केबल के बाहरी व्यास का प्रतिनिधित्व करता हैकेबल को Z आकार में तैयार करें, जैसे कि चित्र 6 में दिखाया गया है, स्थिर छोरों के बीच 13D की क्षैतिज दूरी के साथ।

6केबल को तांबे के क्लिप से दीवार पर लगा दिया जाना चाहिए और विशेष केबलों की स्थापना के लिए निर्माता से परामर्श करना चाहिए।क्लैंप केबल के दो घुमावदार भागों पर तय किया जाना चाहिए, मोड़ का मध्य भाग ऊर्ध्वाधर होता हैः उस भाग में जहां केबल क्षैतिज हो जाती है, आसन्न क्लैंप के बीच की दूरी लगभग 150 मिमी से 200 मिमी तक समान होती है।

परीक्षण वोल्टेजः 200-1000V
