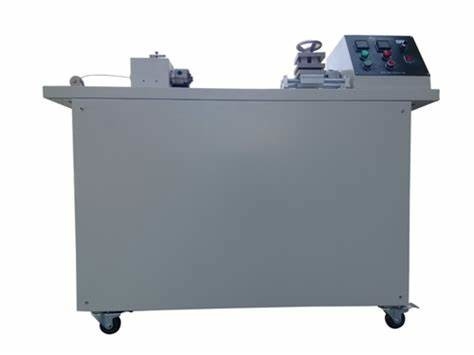

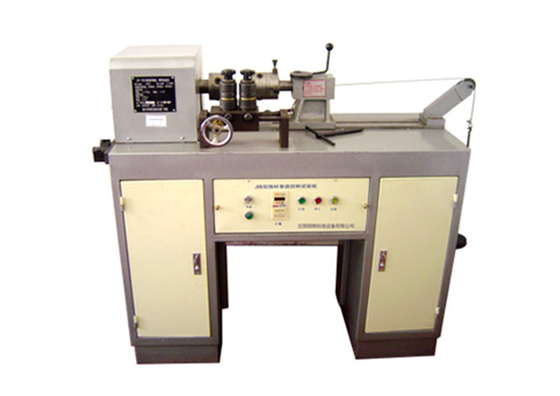

तांबे की छड़ों, एल्यूमीनियम छड़ों पर मोड़ और घुमाव परीक्षण करने के लिए तार घुमावदार टोकन परीक्षण मशीन

DX8440Wआयर वाइंडिंग टॉर्शन परीक्षणयंत्र

उत्पाद का परिचय:मुख्य रूप से निर्दिष्ट मोड़ गति पर तांबे की छड़ें, एल्यूमीनियम छड़ें और स्टील के तारों पर मोड़ और घुमाव परीक्षण करने के लिए उपयुक्त है।यह भी विभिन्न धातु तारों की मोड़ ताकत और बार की संख्या पर लागू किया जा सकता है enameled तारों की पेंट फिल्म मोड़ का सामना कर सकते हैं.

परीक्षण विधिःपरीक्षण विधि परीक्षण टुकड़े के दोनों छोरों को क्लैंप करना और एक छोर को जगह पर तय करना है।जबकि लगातार दूसरे छोर को 360o आगे और पीछे घुमाते हुए जब तक कि परीक्षण टुकड़ा टूट नहीं जाता या तामचीनी तार पर पेंट फिल्म छील नहीं जाती, कंडक्टर को उजागर करता है, और घुमाव के प्रतिरोध को रिकॉर्ड करता है।

मानकों का अनुपालनः GB4909.4-2009 और GB4909.7-2009 परीक्षण मानकों की आवश्यकताओं को पूरा करें।

तकनीकी मापदंडः

नमूना व्यास सीमाः तांबे की छड़ी φ 8 मिमी या उससे कम, स्टील के तार Ф 3 मिमी से कम

मोड़ गति सीमाः (10, 30, 60) आर.एम.

क्लैंप की दूरीः 0-500 मिमी

फिक्स्चर क्रियाः चक प्रकार

घुमाव की सीमाः एल्यूमीनियम तार, Ф 3 मिमी से 6 मिमी तक कोर रॉड का उपयोग करके, यह अनुशंसा की जाती है कि स्टील के तारों को मैन्युअल रूप से घुमाएं

कोर रॉड रेंजः φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm

बाहरी आयाम:1400mmx530mmx1100mm

बिजली की आपूर्तिः AC 220V 50/60Hz 4A

1मोड़ परीक्षण अनुभाग

1शक्तिः डीसी/1एचपी

2. फिक्स्चर एक्ट्यूएशनः चक प्रकार

3क्लैंप की दूरीः 0-500 मिमी

4गतिः 6~60 आर/मिनट, मनमाने ढंग से सेट किया जा सकता है

5. घूर्णन समयः 0-999999, मनमाने ढंग से सेट किया जा सकता है

6लागू भारः 5 किलो, 10 किलो, 15 किलो

7वॉल्यूम (W × D × H) 130 × 55 × 100 सेमी

2, घुमावदार परीक्षण खंडः

1कोर रॉड व्यासः ¥1.25 ¥19.00 मिमी

2नमूना व्यासः एल्यूमीनियम तार ¥ 1.25-¥ 6.00 मिमी, स्टील तार ¥ 1.25-¥ 3.80 मिमी

3. धुरी गति:≤8r/min, दाईं ओर शाफ्ट सिर विस्थापन दूरीः ≥ 40

4मोटर: शक्ति 0.75 किलोवाट

5वजन: 10 किलो, 5 किलो, 2 किलो, 1 किलो

यह मशीन स्टील एल्यूमीनियम तारों की कठोरता और आसंजन प्रदर्शन का परीक्षण करने के लिए एक परीक्षण मशीन है, जो GB/4909.7 "नंगे तारों के लिए परीक्षण विधियां - घुमाव परीक्षण" की आवश्यकताओं को पूरा करती है।एल्यूमीनियम तार को घुमावदार और घुमावदार करने के लिए प्रयोग किया जाने वाला परीक्षण उपकरण, स्टील तार, स्टील रॉड, और स्टील कोर एल्यूमीनियम स्ट्रैन्डेड तार।
