तार और केबल बंडल दहन परीक्षण उपकरण, ऊर्ध्वाधर स्थापित बंडल तारों, केबलों की क्षमता का मूल्यांकन

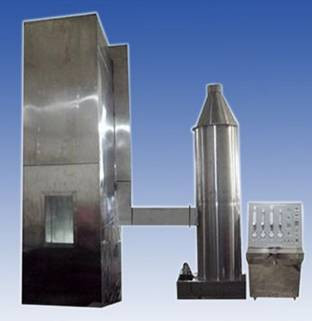

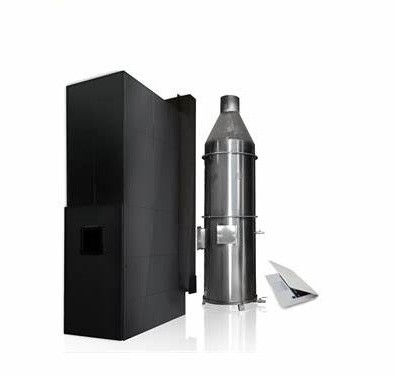

DX8349 तार और केबल बंडल के दहन परीक्षण उपकरण

आवेदन का दायराःइसका उपयोग ऊर्ध्वाधर स्थापित बंडल तारों, केबलों या ऑप्टिकल केबलों की विशिष्ट परिस्थितियों में ऊर्ध्वाधर लौ के प्रसार को दबाने की क्षमता का मूल्यांकन करने के लिए किया जाता है।उपयोग के दौरान धुएं और धूल हटाने वाले टावरों के साथ सहयोग करने की आवश्यकता के साथपूरी मशीन में कई भाग होते हैं, जिनमें एक परीक्षण कक्ष, वायु स्रोत, इस्पात सीढ़ी, उत्सर्जन शुद्धिकरण प्रणाली, इग्निशन स्रोत आदि शामिल हैं।

मानकों के अनुरूपःGB/T18380.31-2008 और IEC60332-3-10-2018 के अनुसार "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों के लिए अग्नि परीक्षण - भाग 31:बंकेड तार और केबल के ऊर्ध्वाधर स्थापना के लिए परीक्षण उपकरण की लौ के ऊर्ध्वाधर प्रसार परीक्षण रिपोर्ट", और GB/T18380.32-2008/IEC60332-3-21 को पूरा कर सकते हैंः212000 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों के लिए अग्नि परीक्षण - भाग 32: गुच्छा तार और केबल की ऊर्ध्वाधर स्थापना, ऊर्ध्वाधर लौ फैलाव परीक्षण वर्ग ए एफ/आर" GB/T18380.33-2008/आईईसी 60332-3-222000 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों के लिए अग्नि परीक्षण - भाग 33: ऊर्ध्वाधर रूप से स्थापित बंडल किए गए तारों और केबलों के लिए ऊर्ध्वाधर लौ प्रसार परीक्षण - वर्ग ए", GB/T18380.35-2008/आईईसी 60332-3-242000 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों के लिए अग्नि परीक्षण - भाग 35: ऊर्ध्वाधर रूप से स्थापित बंडल किए गए तारों और केबलों के लिए ऊर्ध्वाधर लौ प्रसार परीक्षण - वर्ग सी" GB/T18380.36-2008/IEC60332-3-252000 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों के लिए अग्नि परीक्षण - भाग 36: ऊर्ध्वाधर स्थापित बंडल तारों और केबलों के लिए लौ प्रसार परीक्षण - वर्ग डी"।

तकनीकी मापदंडः

1परीक्षण बॉक्सः प्रयोगात्मक उपकरण एक स्व-सहायक बॉक्स होना चाहिए जिसकी चौड़ाई (1000±100) मिमी, गहराई (2000±100) मिमी और ऊंचाई (4000±100) मिमी होनी चाहिए।परीक्षण कक्ष की पिछली दीवार और दोनों तरफ लगभग 0 का हीट ट्रांसफर गुणांक होना चाहिए.7W? M-2? K-1 थर्मल इन्सुलेशन, 1.5 मिमी मोटी USU304 स्टेनलेस स्टील प्लेट, 65 मिमी मोटी इन्सुलेशन खनिज फाइबर के बीच में लिपटे, और 1.5 मिमी मोटी USU304 स्टेनलेस स्टील प्लेट बाहर पर

2वायु स्रोत:

हवा के प्रवेश द्वार में एक डिजिटल वायु वेग anemometer से लैस है, और हवा की गैस प्रवाह दर (5000±500) L/min है।

प्रयोग पूरा होने के बाद: यदि एक घंटे तक आग बंद करने के बाद भी नमूना जल रहा हो, तो एक अलार्म और एक उपकरण है जो वर्षा का उपयोग बलपूर्वक दहन को रोकने के लिए करता है।

3स्टील सीढ़ी का प्रकारः चौड़ाई (500±5) मिमी, मानक स्टील सीढ़ी की चौड़ाई (800±10) मिमी, चौड़ी स्टील सीढ़ी सामग्री USU304 स्टेनलेस स्टील गोल है

4उत्सर्जन शुद्धिकरण यंत्र:

परीक्षण बॉक्स के ऊपरी भाग में एक डिजिटल एनेमोमीटर लगाया गया है ताकि यह सुनिश्चित किया जा सके कि हवा की गति 8M/S से कम है और यह परीक्षण बॉक्स के अंदर हवा के प्रवाह को प्रभावित नहीं करेगी।

धुआं इकट्ठा करने और धुआं और धूल धोने के लिए उपकरणः SUS304 स्टेनलेस स्टील, 800 मिमी व्यास और 3500 मिमी की ऊंचाई के साथ।

इग्निशन स्रोत

1प्रकार: इग्निशन स्रोत में एक या दो बेल्ट प्रकार के प्रोपेन गैस नोजल और उनके साथ प्रवाह मीटर और वेंचुरी मिक्सर शामिल होने चाहिए।आग की आपूर्ति की सतह एक व्यास के साथ 242 छेद के साथ ड्रिल एक फ्लैट धातु प्लेट होना चाहिए 1.32 मिमी, केंद्र की दूरी के साथ 3.2 मिमी. ये छेद तीन चरणबद्ध पंक्तियों में व्यवस्थित हैं, प्रत्येक पंक्ति में 81, 80, और 81 के साथ, 257×4.5 मिमी की सीमा के भीतर एक नाममात्र आकार में वितरित किए गए हैं। इसके अलावा,अग्निशामक के दोनों ओर छोटे छेदों की एक पंक्ति खोली जाती हैप्रत्येक स्प्रे लैंप को प्रोपेन और हवा के प्रवाह दर को नियंत्रित करने के लिए सटीक उपकरणों से लैस किया जाना चाहिए।रोटरी प्रवाह मीटर या द्रव्यमान प्रवाह मीटर का उपयोग किया जा सकता है

2. इग्निशन स्रोत की स्थिति नोजल को क्षैतिज रूप से, केबल के नमूने की सामने की सतह से (75±5) मिमी दूर, परीक्षण बॉक्स के नीचे से (600±5) मिमी दूर रखा जाना चाहिए,और इस्पात सीढ़ी की धुरी के साथ सममितस्प्रे लैंप का इग्निशन बिंदु स्टील सीढ़ी के दो क्षैतिज सलाखों के बीच मध्य में और नमूना के निचले छोर से कम से कम 500 मिमी दूर होना चाहिए।

तकनीकी मापदंडः

1परीक्षण बॉक्स के अंदर का आकार 1000 (W) X2000 (D) X4000 (H) मिमी है, जिसमें मध्य में खनिज ऊन सामग्री का बॉक्स भरा हुआ है।

2बॉक्स के नीचे 800 (डब्ल्यू) X400 (डी) मिमी का एक वायु प्रवेश स्थान है, जो सामने की दीवार से 150 मिमी दूर है।

3. ऊपरी निकास स्थान 300 (डब्ल्यू) X1000 (डी) मिमी है

4. चौड़ी स्टेनलेस स्टील सीढ़ी आकार 500 (W) X3500 (H), 1 टुकड़ा

5मानक स्टेनलेस स्टील सीढ़ी आकार 800 (डब्ल्यू) X3500 (एच), 1 टुकड़ा

6. दो पट्टी मानक प्रोपेन बर्नर डिवाइस

7दो वेंचुरी गैस मिश्रण उपकरण

8प्रेशर गेज और प्रेशर रिड्यूसर वाल्व डिवाइस, प्रोपेन और हवा के दबाव को 0.1Mpa तक समायोजित करने में सक्षम

9. एक घूर्णी प्रवाहमीटर का उपयोग करके गैस प्रवाह दर को समायोजित और सेट करना

10बॉक्स में इस्पात की सीढ़ियां और रेलिंग उपलब्ध हैं, जिन्हें ऊपर से निरीक्षण करने के लिए उपयोग किया जा सकता है।

11. एक गेंद वाल्व है कि मैन्युअल रूप से हवा स्रोत बंद कर सकते हैं के साथ सुसज्जित

12. स्वचालित रूप से दहन परीक्षण समय सेट और स्वचालित रूप से उस समय पर गैस स्रोत काट

13. बॉक्स की आंतरिक दीवार पर थर्मोकपल बॉक्स के अंदर तापमान प्रदर्शित कर सकते हैं

14दहन कक्ष के बाहरी आयाम: 1120 (डब्ल्यू) X2195 (डी) X5077 (एच) मिमी

15नियंत्रण बॉक्स के बाहरी आयाम: 1280 (W) X770 (D) X1200 (H) मिमी

16बिजली की आपूर्तिः एसी 220 वी, 50/60 हर्ट्ज, 2 ए

17गैस स्रोत: प्रोपेन, हवा (ग्राहक स्वयं प्रदान करता है)

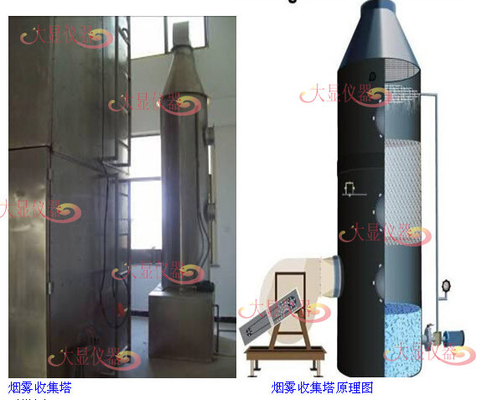

धुआं हटाने वाला टॉवर:प्रयोगात्मक प्रक्रिया के दौरान धुएं उत्पन्न करने के लिए मुख्य रूप से उपयोग किया जाता है। धुएं को हटाने वाले टावर द्वारा उपचार के बाद उत्सर्जित गैस पर्यावरण संरक्षण की आवश्यकताओं को पूरा करती है।

सामग्रीः वाशिंग टावर का पूरा शरीर पीपी सामग्री से बना है, और सिस्टम में कोई धातु घटक नहीं हैं, जिसमें अत्यधिक उच्च एसिड और क्षार प्रतिरोध और संक्षारण प्रतिरोध है;

परिसंचारी तरल परतः इसे नल के पानी या डिटर्जेंट से भरा जा सकता है, जिसका प्रभाव बेहतर होता है।

हवा की परतः उत्पादन या प्रयोगात्मक प्रक्रियाओं के दौरान उत्सर्जित होने वाली निकास गैस जिसे हवा की परत में अपशिष्ट के प्रवेश को आसान बनाने के लिए हवा के इनलेट से जुड़ा हुआ है।

भरने की परतः वॉशिंग टावर के लिए भरने की सामग्री पीपी सामग्री से बने एक समुद्री खरगोश के आकार की मेसोपोरोस गेंद है, जिसमें एक बहु-दांत वाला टेलरट आकार है।भरने की परत की सतह भरने की परत के अंदर छोटे गेंदों की आसान सफाई के लिए एक खिड़की है. भरने की परत का मुख्य कार्य वायु परत में निकास गैस को फैला देना है, जिससे यह एक फैला हुआ अपशिष्ट बन जाता है, ताकि स्प्रे परत में निकास गैस को पूरी तरह से साफ किया जा सके;

छिड़काव परतः छिड़काव परत में छिड़काव सिर में एक PP120 डिग्री घूर्णन गैर-अवरोधक छिड़काव सिर अपनाया जाता है, जो 95% क्षेत्र को कवर करता है।छिड़काव परत छिड़काव सिर की कामकाजी स्थिति की जांच के लिए एक स्वतंत्र खिड़की है;

धुंध विरोधी परतः यह वायु में अशुद्धियों को प्रभावी ढंग से फ़िल्टर कर सकती है और निकास गैस में जल धुंध क्रिस्टल को धोने के टॉवर की आंतरिक दीवार को क्षय करने से भी रोक सकती है।

परिसंचरण पंपः परिसंचरण पंप परिसंचरण तरल परत में तरल को छिड़काव सिर के माध्यम से परिसंचरण करता है, जिससे पानी की बचत होती है।

बाहरी आयामः 1500 (डब्ल्यू) × 1000 (डी) × 3000 (एच) मिमी;

बिजली की आपूर्तिः AC 380V तीन चरण, 50/60Hz, 10A।

1, उत्पाद विवरण: यह मशीन GB12666 की आवश्यकताओं के अनुसार डिजाइन और निर्मित है।5, GB183803, UL1685, GB18380.31-2008, IEC 60332-3-10:2000 और अन्य मानक।यह विशिष्ट परिस्थितियों में ऊर्ध्वाधर लौ प्रसार को दबाने के लिए ऊर्ध्वाधर स्थापित बंडल तारों और केबल्स की क्षमता का मूल्यांकन करने के लिए प्रयोग किया जाता है;

2नियंत्रण प्रणालीः

(1) इग्निशन नियंत्रण प्रणाली;

(2) संग्रहण टावर और धुआं उपकरण;

(3) गैस प्रवाह नियंत्रण प्रणाली;

(4) धुआं की एकाग्रता मापने की प्रणाली;

(5) तापमान माप नियंत्रण प्रणाली;

(6) विस्तारित दहन नियंत्रण;

3परीक्षण की शर्तेंः परीक्षण बॉक्स के शीर्ष पर स्थापित वायुमापक द्वारा मापी गई बाहरी हवा की गति 8 मीटर/सेकंड से कम होनी चाहिए और आंतरिक दीवार का तापमान 5°C-40°C के बीच होना चाहिए।आंतरिक दीवार थर्मामीटर 1 के चौराहे पर मापा जाता हैबॉक्स के नीचे से 0.5 मीटर ऊपर, दीवार के एक तरफ से 50 मिमी और दरवाजे से 1.0 मीटर की दूरी पर। प्रयोग के दौरान परीक्षण कक्ष का दरवाजा हमेशा बंद रहना चाहिए।परीक्षण से पहले नमूना के रूप में प्रयुक्त केबल या केबल खंड को कम से कम 16 घंटों के लिए (23±5) °C के तापमान पर इलाज किया जाना चाहिए।, और परीक्षण बॉक्स सूखा होना चाहिए।

4, तकनीकी मापदंडः

(1) कामकाजी वोल्टेजः AC220 V10% 50HZ;

(2) बिजली की खपतः 2 किलोवाट;

(3) निरंतर तापमानः (20±5)°C;

(4) वायु प्रवाह दरः 0-30m3/min समायोज्य;

(5) दहन गैस स्रोत: प्रोपेन, तरलीकृत पेट्रोलियम गैस (उपयोगकर्ता द्वारा प्रदान की गई);

प्रवाह सीमाः 2.2-25L/मिनट प्रवाह सटीकताः 0.5L/मिनट

(7) समय की सटीकताः 0~120 मिनट सेट किया जा सकता है;

(8) वायुमापक की माप सीमाः 0~30 मीटर/सेकंड;

(9) बुद्धिमान नियंत्रण, इलेक्ट्रॉनिक इग्निशन और स्वचालित टाइमिंग;

(10) पवन पहिया एनेमोमीटर;

(11) गैस प्रवाह नियंत्रण (सुरक्षा उपकरण के साथ);

(12) समय की सटीकताः ±0.1 सेकंड;

(13) परीक्षण बॉक्स का आकारः ((L) 1.2× (W) 2.2× (H) 4 M;

(14) तापमान मापने की उपकरणः डिजिटल थर्मामीटर, K प्रकार के तापमान सेंसर;

कुल वजन: 500 किलो
