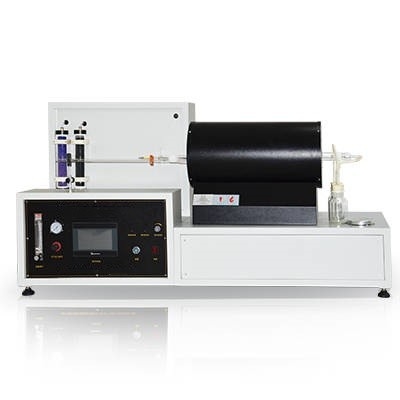

हेलोजन एसिड गैस रिलीज़ मापने की मशीन तार और केबल हेलोजन पीएच चालकता परीक्षण उपकरण

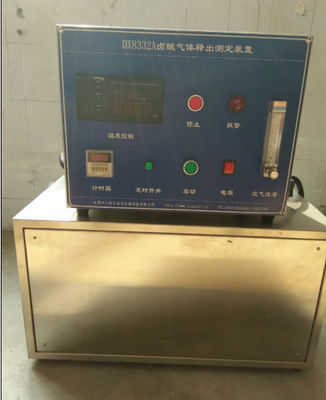

DX8332AHएलोजेन एसिड गैस रिलीज़ मापने वाला यंत्र

तार और केबल हैलोजन, पीएच और चालकता परीक्षण उपकरण IEC 60754 भाग 1 और 2

आईईसी 60754-1 विद्युत केबल हैलोजन एसिड गैस परीक्षक

आवेदन का दायरा:

यह कम और हाइड्रोजन मुक्त लौ retardant केबल के लिए हाइड्रोजन एसिड गैस की कुल मात्रा निर्धारित करने के लिए और गैसों की अम्लता निर्धारित करने के लिए पीएच और चालकता मापने के लिए उपयुक्त है।

उपकरण की संरचनाः

1ट्यूबलर फर्नेस: हीटिंग कक्ष की प्रभावी लंबाई और व्यास 600×ф42 मिमी है, और यह एक समायोज्य विद्युत हीटिंग प्रणाली से लैस है। हीटिंग पावरः 220V/10KW

2दहन ट्यूब:

1सामग्रीः सिलिकॉन डाइऑक्साइड से बने अग्निरोधक पाइप, संक्षारक गैसों के प्रतिरोधी।

2विनिर्देशः आंतरिक व्यास 40 मिमी है, ट्यूबलर फर्नेस के इनलेट साइड की लंबाई 60 ~ 200 मिमी है, और आउटलेट साइड की लंबाई 60 ~ 100 मिमी है, जिससे हीटिंग विस्तार के लिए एक अंतर रहता है।

3जलती हुई नाव:

1सामग्री: फ्यूज्ड सिलिका ट्यूब।

2विनिर्देशः लंबाई 100 मिमी, चौड़ाई 25 मिमी, गहराई 10 मिमी।

3जलती हुई नाव को खिलाने की विधि: बार चुंबक और प्लैटिनम तार खींचने की विधि अपनाई जाती है।

चौथा, गैस का संग्रहः दो बोतलों का चयन किया जाता हैः उनमें से एक चुंबकीय हलचल से सुसज्जित है और इसमें 220mL सोडियम हाइड्रॉक्साइड समाधान होता है।

5गैस आपूर्ति प्रणालीः

1वायु प्रवाह मीटर: 20mL~200mL समायोज्य

2. कंप्रेसर (आपकी कंपनी अपने स्वयं के प्रदान करता है)

6नमूनाकरण: 500mg~1000mg

7हेलोजन एसिड सामग्री का निर्धारणः

1विश्लेषणात्मक संतुलनः सटीकता 0. 1mg है

2डिजिटल पीएच मीटरः सटीकता 0.02 पीएच है

3चालकता मीटर: माप सीमाः (0~1×105) μS/cm

परिचय:

. आईईसी 60754-1, 2 इलेक्ट्रिक केबल्स हाइड्रोजन एसिड गैस रिलीज़ परीक्षक, केबल संक्षारण परीक्षक हाइड्रोजन एसिड (आईईसी 60754-1), पीएच एकाग्रता (पीएच मीटर, हाइड्रोजन आयनों, आईईसी 60754-2) की गैस मात्रा मापता है,नली भट्ठी में उज्ज्वल गर्मी द्वारा तार (केबल) से प्रवाहकता (IEC 60754-2) आदि (IEC 60754-1): 800°c, आईईसी 60754-2: 950°c);

विशेष रूप से, IEC 60754-1, 2 इलेक्ट्रिक केबल्स हलोजन एसिड गैस रिलीज़ परीक्षक, केबल संक्षारण परीक्षक एक उपकरण और मोड चयन फ़ंक्शन द्वारा IEC 60754-1 और IEC 60754-2 दोनों मानकों का परीक्षण कर सकते हैं;

. आईईसी 60754-1 हेलोजन मुक्त केबल है, जिसमें फ्लोराइडिंग हाइड्रासाइड्स को छोड़कर दहन के दौरान उत्सर्जित additive यौगिकों के आधार पर हाइड्रोजनीकृत यौगिकों के लिए पॉलिमर शामिल है,यह हैलोजन गैस के आयतन का माप हैIEC 60754-2 विद्युत या ऑप्टिकल केबल के लिए है, जो दहन के दौरान उत्सर्जित यौगिकों से ऑक्सीकरण की गैस की सीमा को मापने के लिए है।दहन नाव के लिए स्वचालित फ़ीड उपकरणों को सम्मिलित करने के लिए उपयोगकर्ता की विश्वसनीयता और सुविधा, नमूना लगाने के लिए आसान के लिए घुमावदार रेल, स्वचालित टाइमर की सेटिंग, हवा फिल्टरिंग आदि;

संदर्भ मानक:

. आईईसी 60754-1 संस्करण 2.0 बी:1994: केबलों से सामग्री के दहन के दौरान विकसित गैसों पर परीक्षण - भाग 1: हलोजन एसिड गैस की मात्रा का निर्धारण

आईईसी 60754-2 संस्करण 1.0 बी:1991: विद्युत केबलों के दहन के दौरान विकसित गैसों पर परीक्षण - भाग 2:विद्युत केबलों से ली गई सामग्री के दहन के दौरान विकसित गैसों की अम्लता की डिग्री का निर्धारण पीएच और चालकता को मापकर.

केएस सी आईईसी 60754-1: विद्युत केबलों के दहन के दौरान विकसित गैसों पर परीक्षण - भाग 1: हलोजन एसिड गैस की मात्रा का माप।

केएस सी आईईसी 60754-2: विद्युत केबलों के दहन के दौरान विकसित गैसों पर परीक्षण - भाग 2: दहन गैसों का उत्पादन करके संक्षारकता परीक्षण।

. KWS 409 : अग्नि प्रतिरोधक तार - 5.12 दहन गैस के लिए कास्टिकता.

विनिर्देशः

ट्यूब फर्नेस:

- भट्ठी के हीटिंग सेक्शन के लिए, इसकी लंबाई 500 मिमी और आंतरिक व्यास 40 मिमी है। इसमें विद्युत नियंत्रित हीटिंग सिस्टम भी है।

ट्यूब (पाइरेक्स):

- अग्निरोधी ट्यूब का उपयोग भट्ठी में संक्षारक गैसों से ट्यूब की सुरक्षा के लिए किया जाता है। ट्यूब सिलिकॉन डाइऑक्साइड अग्निरोधी एजेंट से बनी होती है।सिलिका ट्यूब के आंतरिक व्यास 38mm है और ट्यूब की लंबाई भट्ठी के प्रवेश द्वार से 150mm है और ट्यूब के बाहर निकलने से 100mm की दूरी पर उभरा है.

दहन नाव:

- 98 मिमी (लंबाई) * 15 मिमी (चौड़ाई) * 12 मिमी (गहराई) प्रत्येक नाव को जलाने या पुनर्नवीनीकरण से पहले केवल तीन बार इस्तेमाल किया जाता है।

गैस वाशिंग बोतलः

- प्रत्येक बोतल में ट्यूब के अंत में तरल की ऊंचाई 100 ~ 120 मिमी होनी चाहिए।

वायु आपूर्ति प्रणालीः

- दहन के लिए प्रयुक्त गैस हवा होनी चाहिए और ट्यूब में इंजेक्ट की गई हवा की प्रवाह दर को ट्यूब के वास्तविक आंतरिक पार अनुभाग के अनुसार समायोजित किया जाना चाहिए।नमूना के माध्यम से हवा के प्रवाह की गति 378ml/min ±10% होनी चाहिए.

आकारः

- 1220mm ((W) * 450mm ((D) * 560mm ((H)

भट्ठी:

- 500 मिमी ((डब्ल्यू) * 300 मिमी ((डी) * 38 मिमी ((एच)

क्वाट्ज़ ग्लास ट्यूब:

- 700 मिमी (चौड़ाई) * 37 (आंतरिक व्यास)

विद्युत आपूर्तिः

- 220V, 60HZ, 10A

वजनः

- 60 किलो

उपयोगिताएं:

- हवा कंप्रेसर,

आइटम का नामः

- आईईसी 60754-1,2 इलेक्ट्रिक हेलोजन एसिड गैस रिलीज़ परीक्षक, केबल संक्षारण परीक्षक
