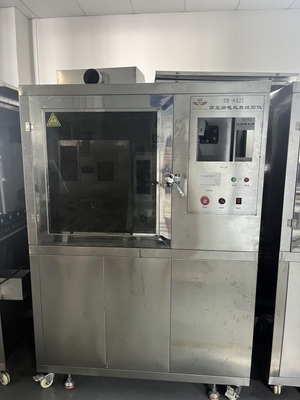

तार और केबल उच्च वोल्टेज रिसाव अंकन परीक्षण मशीन

Dएक्स842बी Wआयर और केबल उच्च वोल्टेज रिसाव मार्किंग परीक्षक

अवलोकन:का उपयोग तारों और केबलों की विद्युत निशान निर्माण का सामना करने की क्षमता का परीक्षण करने के लिए किया जाता है। वास्तविक वातावरण का अनुकरण करें और एक 0 स्प्रे करें।एक निश्चित गति और प्रवाह दर पर एक ऊर्ध्वाधर रखा नमूना पर 1% सोडियम क्लोराइड समाधान. एक ही समय में, एक उच्च वोल्टेज लागू करें. यदि नमूना वर्तमान इस चक्र के दौरान 1A से अधिक नहीं है, नमूना नहीं जलाया जाएगा, विद्युत और जमीन के बीच कोई निरंतर चाप नहीं होगा,और नमूना में कोई टूटने की घटना नहीं होगी, तो नमूना योग्य माना जाता है। एकल कोर केबल के लिए उपयुक्त है और बहु-कोर केबल का पता लगाने के लिए भी इस्तेमाल किया जा सकता है।

आवेदन का दायरा:इसका प्रयोग तारों और केबलों की क्षमता के लिए किया जाता है कि वे गंदे परिस्थितियों में सतह लीक से होने वाले विद्युत निशानों के कारण होने वाले क्षति का सामना कर सकें।

मानकों का अनुपालन:तारों और केबलों के विद्युत गुणों के लिए GB/T 3048.1-2007 परीक्षण विधियों और तारों और केबलों के विद्युत गुणों के लिए GB/T 3048.7-2007 परीक्षण विधियों की आवश्यकताओं को पूरा करेंः भाग 7:विद्युत निशान के प्रतिरोध के लिए परीक्षण मानक आवश्यकताएं.

उपकरण की संरचना और विशेषताएं:विद्युत नियंत्रण भाग, छिड़काव उपकरण, उच्च वोल्टेज जनरेटर, वोल्टेज नियामक और सीवरेज तरल संग्रह उपकरण; उपकरण का बाहरी भाग सभी स्टेनलेस स्टील से बना है,और अंदर जंग प्रतिरोधी और इन्सुलेटिंग एपॉक्सी प्लेटों से सील है, प्रभावी रूप से विद्युत रिसाव और प्रदूषणकारी तरल पदार्थ को धातु के खोल को क्षरण से रोकता है।

यह हमारी कंपनी के मुख्य उत्पादों में से एक है। यह हमारी कंपनी और गुआंगज़ौ सीवीसी केबल परीक्षण केंद्र द्वारा संयुक्त रूप से विकसित किया गया है।यह स्वचालित रूप से मापने और छिड़काव चक्र और अधिकतम छिड़काव समय को नियंत्रित करने के लिए पीसी + पीएलसी बुद्धिमान नियंत्रण प्रौद्योगिकी का उपयोग करता हैपरीक्षण डेटा को संग्रहीत और मुद्रित किया जा सकता है; स्प्रे नियंत्रण भाग स्टेनलेस स्टील बॉक्स से बना है, और स्प्रे पूल क्रिस्टल की तरह पारदर्शी एक्रिलिक प्लेट से बना है, जो सुंदर और सुरुचिपूर्ण है।उपकरण का डिजाइन मानवीय है, संचालन में सरल, उपयोग में आसान, और 5000V के कारखाने बिक्री वोल्टेज के साथ उच्च वोल्टेज रिसाव के निशान दिखाने के लिए सुरक्षित।

टीएकनिकल पैरामीटर

परीक्षण वोल्टेजः 0~6000v समायोज्य

परीक्षण करंटः अधिकतम 2A

अलार्म करंटः 1 ए

वोल्टेज नियामकः 10KVA आउटपुट 0~250v

उच्च वोल्टेज ट्रांसफार्मर: 10KVA आउटपुट 0~5000v

इलेक्ट्रोड क्लैंप: सभी तांबे से बना

नमूना इन्सुलेशन फ्रेमः उच्च इन्सुलेशन टेफ्लॉन से बना

तरल छिड़काव उपकरणः छिड़काव सीमा 1.2 मीटर, छिड़काव गति 3 मीटर/सेकंड, छिड़काव मात्रा 0.5 मिमी/मिनट

ओवरकंट्रेंट डिटेक्शन डिवाइसः उच्च संवेदनशीलता सर्किट ब्रेकर को अपनाया जाता है। जब लूप वर्तमान सेट मूल्य से अधिक हो जाता है,बिजली की आपूर्ति स्वचालित रूप से काट दिया जाएगा और अलार्म संकेत आउटपुट किया जाएगा

नियंत्रण प्रणालीः सटीक स्प्रे, सटीक समय, सरल संचालन और स्वचालित डेटा रिकॉर्डिंग के साथ, सिमेंस पीएलसी + वीनव्यू टच स्क्रीन सटीक नियंत्रण को अपनाना, रिकॉर्डिंग और गणना के बिना।

रिसाव सुरक्षा यंत्र: उपकरण एक उच्च संवेदनशीलता रिसाव पता लगाने यंत्र से सुसज्जित है,जो तुरंत बिजली की आपूर्ति और अलार्म को काट सकता है जब आवरण रिसाव या अतिप्रवाह होता है, ऑपरेटर की व्यक्तिगत सुरक्षा और उपकरण की विश्वसनीयता की प्रभावी सुरक्षा।

आंतरिक उपचारः आंतरिक भाग को जंग प्रतिरोधी और इन्सुलेटिंग एपॉक्सी प्लेट से सील किया जाता है, जिसका प्रभाव इन्सुलेशन और जंग को रोकने का होता है

उपकरण का आकारः L1300mm*W800mm*H1700mm

बिजली की आपूर्तिः 220V 50/60hz

उपकरण का वजनः 120 किलोग्राम
