विद्युत उत्पादों के लिए गर्म तार परीक्षण मशीन इलेक्ट्रॉनिक और विद्युत उत्पादों की स्थिरता का परीक्षण करने के लिए

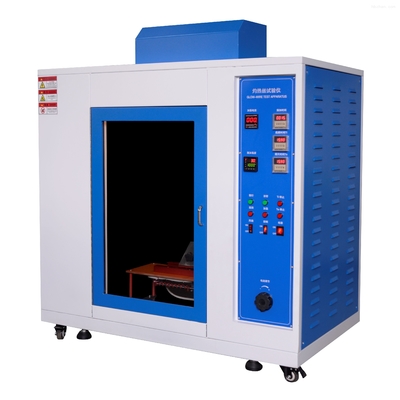

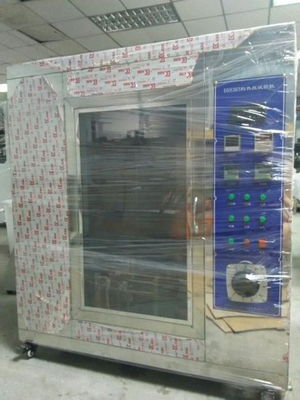

DX8383 गर्म तार परीक्षण मशीन

परिचय: गर्म तार परीक्षण है. गर्म तार ही वास्तव में एक निश्चित विनिर्देश प्रतिरोध तार अंगूठी है. परीक्षण के दौरान, यह बिजली द्वारा निर्दिष्ट तापमान के लिए गर्म किया जाना चाहिए,ताकि गर्म तार के शीर्ष आवश्यक समय के लिए नमूने के संपर्क में है, और फिर इसकी स्थिति का निरीक्षण और माप किया जा सकता है। परीक्षण सीमा विशिष्ट परीक्षण प्रक्रिया पर निर्भर करती है।
आवेदन का दायरा:गर्म तार परीक्षण मशीन मुख्य रूप से विद्युत, इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों और उनके घटकों पर अग्नि जोखिम परीक्षण करने के लिए उपयुक्त है,गर्मी स्रोतों या ज्वलन स्रोतों जैसे गर्म घटकों या अधिभार प्रतिरोधों द्वारा कम अवधि में उत्पन्न थर्मल तनाव का अनुकरण करनायह ठोस विद्युत इन्सुलेशन सामग्री या अन्य ठोस दहनशील सामग्री के लिए भी उपयुक्त है।
मानकों के अनुरूपःGB/T5169 में "ग्लू वायर टेस्ट विधि" की आवश्यकताओं के अनुसार डिजाइन और निर्मित।10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, UL817 मानकों।
तकनीकी मापदंडः
1परीक्षण कक्ष की मात्राः 0.5M3, गहराई x चौड़ाई x ऊंचाईः 60x 95x 90cm
2सीमा आयाम: गहराई x चौड़ाई x ऊंचाई: 61x 120x 105 सेमी
3. चमकती तार: एक 4.0 मिमी व्यास की अंगूठी निकल/क्रोमियम तार से बना है
4तापमान मापने वाला यंत्र: 0.5 मिमी का बख्तरबंद ठीक तार थर्मोकपल, जो 1050 °C के उच्च तापमान का सामना करने में सक्षम है
5हीटिंग करंटः जब तापमान 960 °C होता है, तो करंट 120~150A के बीच होता है
6परीक्षण के लिए बल लागू करेंः 0.8 ~ 1.2N, और प्रेसिंग गहराई को कम से कम 7 मिमी तक सीमित करें
7टाइमर: प्रज्वलन (Ti) और लौ बुझाने के समय (Te) के लिए टाइमर। रेंजः 0~99.99S
8चमकती तारः 4mm±0.04mm Ni/Cr (80/20) विशेष रूप से डिजाइन मानक अंगूठी, क्षैतिज स्थिर;
9थर्मोकपलः 0.5 मिमी आयातित K-प्रकार के थर्मोकपल, बख्तरबंद आस्तीन 1100 °C तक गर्मी प्रतिरोधी;
10गर्म तार का विद्युत ताप तापमानः 500 °C~960 °C (डिजिटल डिस्प्ले पूर्व निर्धारित किया जा सकता है), तापमान उतार-चढ़ाव <3 °C;
11. गर्म तार के परीक्षण के लिए परीक्षण नमूना का दबावः 1.0N ± 0.1N (वास्तविक स्थिति के अनुसार समायोज्य);
12अधिकतम प्रवेश गहराईः 7 मिमी ± 0.5 मिमी (वास्तविक परिस्थितियों के अनुसार समायोजित);
13परीक्षण नमूना आंदोलन गतिः 10mm/s ~ 25mm/s.
14गंभीरता का स्तरः लागू परीक्षण लौ (टीए) की अवधि के लिए पसंदीदा मान हैंः 5s, 10s, 20s, 30s, 60s, 120-1s;
15. लौ की ऊंचाई: परीक्षण लौ की ऊंचाई 12 मिमी है;
16गैस स्रोतः ब्यूटेन गैस (उपयोगकर्ता द्वारा प्रदान की जाती है) ।
17बाहरी बॉक्स सामग्रीः दर्पण स्टेनलेस स्टील।
परीक्षण विधिःमानक प्रतिरोध तार की अंगूठी को निर्दिष्ट तापमान तक गर्म करें और फिर गर्म तार और परीक्षण नमूना को परीक्षण की स्थितियों में प्लग, सॉकेट, रबर, प्लास्टिक और अन्य उत्पादों से संपर्क करें।
गर्म तारों के दहन परीक्षण मशीन के लिए संबंधित परीक्षण विधिः
तैयार उत्पादों के लिए जलती हुई तार की ज्वलनशीलता परीक्षण विधि (IEC 60695-2-11:2000/GB/T 5169.11-2006)
सामग्री के लिए जलती हुई तार की ज्वलनशीलता परीक्षण विधि (IEC 60695-2-12:2000/GB/T 5169.12-2006)
गर्म तार का उपयोग करने वाली सामग्री के इग्निशन प्रदर्शन के लिए परीक्षण विधि (IEC 60695-2-13:2000/GB/T 5169.13-2006)
ज्वलनशीलता सूचकांक GWFI, GWFI - चमकदार तारों की ज्वलनशीलता सूचकांक
तीन लगातार परीक्षणों में निर्दिष्ट मोटाई के साथ एक परीक्षण नमूना का अधिकतम परीक्षण तापमान निम्नलिखित शर्तों में से एक को पूरा करना चाहिएः
a) गर्म तार को निकालने के 30 सेकंड के भीतर, परीक्षण नमूना की लौ या गर्मी बुझ जाती है, और परीक्षण नमूना के नीचे रखे गए पैकेजिंग पेपर में आग नहीं लगती है;
(ख) परीक्षण के नमूने में आग नहीं लगी।
GWIT, GWIT - चमकदार तार की प्रज्वलन तापमान
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
नमूना आवश्यकताएंः एसजीएस सामग्री प्रयोगशाला के पास परीक्षण के लिए निम्नलिखित आवश्यकताएं हैंः
नमूने का पर्याप्त बड़ा फिक्स्ड साइज वाला सपाट हिस्सा होना चाहिए और परीक्षण के दौरान परीक्षण विमान को ऊर्ध्वाधर स्थिति में रखा जाना चाहिए।
परीक्षण के नमूने कई तरीकों से बनाए जा सकते हैंः
संपीड़न मोल्डिंग, इंजेक्शन मोल्डिंग या कास्टिंग, या पर्याप्त रूप से बड़ी सतह के साथ शीट धातु जैसे तैयार भागों से काटना।
फ्लैट भाग के आयाम होना चाहिएः लंबाईः ≥ 60 मिमी, चौड़ाई (फिक्स्चर के अंदर): ≥ 60 मिमी
इस प्रयोग की आवश्यकताओं के अनुसार, ज्वलनशीलता का मूल्यांकन करने के लिए आम तौर पर 10 परीक्षण नमूनों के सेट की आवश्यकता होती है।
गंभीरता का स्तर
1. चमक तार की ज्वलनशीलता सूचकांक (GWFI) का चयन निम्नलिखित परीक्षण तापमानों से किया जाना चाहिए
परीक्षण तापमान/°C: 550/600/650/700/750/800/850/900/960
2गर्म तार का प्रज्वलन तापमान (GWIT) निम्नलिखित परीक्षण तापमानों में से चुना जाना चाहिए
परीक्षण तापमान/°C: 500/550/600/650/700/750/800/850/900/960
परिणामों का मूल्यांकन:
1ग्लू वायर फ्लामाबिलिटी इंडेक्स (GWFI) के मूल्यांकन के परिणाम
यदि परीक्षण नमूना आग नहीं लगाता है या निम्नलिखित दो शर्तों को पूरा करता है, तो यह माना जाता है कि इस परीक्षण का सामना किया है
a) यदि परीक्षण नमूना की लौ या इग्निशन तार इग्निशन तार को हटाने के बाद 30 सेकंड के भीतर बुझ जाती है
b) पैकेजिंग पेपर में आग नहीं लगी
यदि उपरोक्त शर्तों में से एक या दोनों पूरी नहीं होती हैं, तो एक कम परीक्षण तापमान चुनें और एक नए परीक्षण नमूना के साथ परीक्षण दोहराएं।
यदि उपरोक्त दोनों शर्तें एक साथ पूरी हो जाती हैं, तो एक उच्चतम परीक्षण तापमान का चयन करें और एक नए परीक्षण नमूना के साथ परीक्षण दोहराएं।
परीक्षण को उच्चतम परीक्षण तापमान पर दोहराया जाना चाहिए जब परीक्षण नमूना शर्तों (a) और (b) को पूरा करता है।
जीडब्ल्यूएफआई में लगातार तीन परीक्षणों के लिए अधिकतम परीक्षण तापमान निर्धारित करना जो शर्तों (a) और (b) को पूरा करता है।
2चमकती तारों के प्रज्वलन तापमान (GWIT) के मूल्यांकन के परिणाम
गर्म तार लगाने के दौरान परीक्षण नमूना का प्रज्वलन तापमान निर्धारित किया जाना चाहिए, and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
गर्म तार परीक्षण मशीन का उपयोग करने के लिए सावधानीः
1गर्म तार परीक्षण मशीन के उपयोगकर्ता को एक स्थिर बिजली की आपूर्ति बनाए रखना चाहिए, अन्यथा अत्यधिक वोल्टेज उतार-चढ़ाव तापमान परिवर्तन को प्रभावित कर सकते हैं।
2. थर्मोकपल्स का प्रयोग केवल प्रयोगों में तापमान कैलिब्रेशन के लिए किया जाता है. कैलिब्रेशन के बाद, उन्हें अगले परीक्षण के लिए एम्पमीटर पर चिह्नित करें. जब तापमान कमरे के तापमान तक गिर जाता है, तो वे एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समयध्यान से गर्म तार से थर्मोकपल निकालें और प्रयोग शुरू.
3गर्म तार को उच्च तापमान पर लंबे समय तक काम नहीं करना चाहिए ताकि थर्मोकपल का सेवा जीवन कम न हो।वर्तमान को समय पर कम किया जाना चाहिए और बिजली काट दी जानी चाहिए.
4प्रत्येक परीक्षण के बाद, दहन कक्ष को बिजली बंद करके साफ किया जाना चाहिए, और थर्मोकपल्स और गर्म तारों से टकराने से बचने के लिए ध्यान दिया जाना चाहिए।
5प्रयोग के पूरा होने के बाद, प्रयोग करने वाले कणों को जलाने के दौरान उत्पन्न होने वाली निकास गैसों को बाहर निकालने के लिए निकास पंखे का उपयोग कर सकते हैं।लेकिन परीक्षण के परिणामों को प्रभावित करने से बचने के लिए प्रयोग के दौरान प्रशंसक चालू न करें.
6यदि रखरखाव की आवश्यकता है, विशेष रूप से गर्म तार को बदलने के लिए, तो छेड़छाड़ किए गए शिकंजा को फिर से कसने पर ध्यान दिया जाना चाहिए,अन्यथा खराब संपर्क वर्तमान सर्किट को प्रभावित करेगा और इंटरफ़ेस पर उच्च तापमान उत्पन्न करेगाभागों को बदलने के बाद, उपयोगकर्ताओं को सभी शिकंजा कसना चाहिए।
7. गर्म तार परीक्षण मशीन एक अधिक तापमान संरक्षण समारोह है. जब सेट तापमान तक पहुँच जाता है, हीटिंग सर्किट स्वचालित रूप से डिस्कनेक्ट हो जाएगा. इसलिए,पूर्व निर्धारित तापमान सामान्य कार्य तापमान से कम नहीं हो सकता है, अन्यथा यह सामान्य रूप से काम नहीं कर सकता है
प्रयोगात्मक विनिर्देश:
1उद्देश्य: गर्म तार परीक्षक के संचालन, रखरखाव और रखरखाव को मानकीकृत करना और इसके सामान्य संचालन को सुनिश्चित करना।
2दायराः विभिन्न उत्पादों के लिए प्लास्टिक भागों के लौ retardant परीक्षण के लिए उपयुक्त
3संदर्भ मानकः GB/T5169 में प्रासंगिक खंडों की परीक्षण आवश्यकताओं के अनुसार।10-2008 मानक "ग्लूइंग वायर/ग्लूइंग वायर के लिए बुनियादी परीक्षण विधियाँ - ग्लूइंग वायर उपकरण और सामान्य परीक्षण विधियाँ";
उपकरण रखरखाव और सावधानीः
1साप्ताहिक रूप से, उपकरणों का रखरखाव और प्रबंधन, साथ ही संबंधित समायोजन प्रमुख कार्यों की परिचालन जांच की जानी चाहिए, और रिकॉर्ड रखा जाना चाहिए।
2परीक्षक के पास स्थिर बिजली की आपूर्ति होनी चाहिए, अन्यथा वोल्टेज में उतार-चढ़ाव तापमान परिवर्तन को प्रभावित कर सकता है।
3. प्रयोग करते समय. हमें धीरे-धीरे तापमान बढ़ाने और घटाने का एक तरीका अपनाना चाहिए.हमें इसे धीरे-धीरे लेना चाहिए और एक बार में तापमान को बहुत अधिक नहीं बढ़ाना चाहिए! इस तरह, उपयोग का समय अधिक होगा, और वर्तमान धीरे-धीरे बढ़ाया जाना चाहिए. 90 या उससे अधिक करने के लिए इसे बढ़ाने के लिए नहीं है. एक बार में 30-40A वृद्धि मूल रूप से स्थिर है. जोड़ने और ठंडा करते समय, यह एक ही समय में 30 से 40A तक बढ़ जाती है, और यह एक ही समय में 30 से 40A तक बढ़ जाती है।यह भी धीरे-धीरे वर्तमान को कम करने और एक बार में शून्य करने के लिए नहीं गिर जाता है. तेजी से थर्मल विस्तार और संकुचन यू के आकार के हीटिंग तारों और चमक तार थर्मोकपल्स को नुकसान पहुंचा सकता है। ये क्षति अपूरणीय हैं। एक बार क्षतिग्रस्त होने के बाद, इसे फिर से खरीदने की आवश्यकता है
4गर्म तार को उच्च तापमान पर लंबे समय तक काम नहीं करना चाहिए ताकि थर्मोकपल का सेवा जीवन कम न हो।वर्तमान को समय पर कम किया जाना चाहिए और बिजली काट दी जानी चाहिए.
5प्रत्येक प्रयोग के पश्चात दहन कक्ष को बिजली बंद होने की स्थिति में साफ किया जाना चाहिए और थर्मल कपल और जलती हुई तार को न छूने पर ध्यान दिया जाना चाहिए।
6यदि रखरखाव की आवश्यकता है, विशेष रूप से गर्म तार को बदलने के लिए, तो जो शिकंजा छेड़छाड़ की गई है, उसे कसना महत्वपूर्ण है,अन्यथा खराब संपर्क वर्तमान सर्किट को प्रभावित करेगा और उच्च इंटरफ़ेस तापमान उत्पन्न करेगाभागों को बदलने के बाद, उपयोगकर्ताओं को सभी शिकंजा कसना चाहिए।
