रिसाव निशान परीक्षण मशीन उपरोक्त स्थिति का अनुकरण करने के लिए इन्सुलेशन सामग्री पर विनाशकारी परीक्षण किया गया

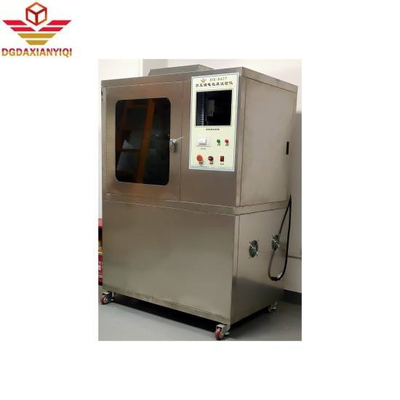

DX8352 रिसाव के निशान का परीक्षण करने वाली मशीन

परिचय:

मूल सिद्धांत:विद्युत उत्पादों पर नम और अशुद्ध वातावरण के प्रभाव में, विभिन्न ध्रुवों के चार्ज किए गए भागों के बीच या चार्ज किए गए भागों और ग्राउंड किए गए धातु के बीच इन्सुलेशन रिसाव हो सकता है।उत्पन्न चाप बिजली के उपकरण के लिए टूटने और शॉर्ट सर्किट का कारण बन सकता है, रिसाव के कारण सामग्री का क्षरण, और यहां तक कि आग का कारण बनता है।

रिसाव के निशान का परीक्षण उपरोक्त स्थिति का अनुकरण करने के लिए इन्सुलेशन सामग्री पर किया जाने वाला विनाशकारी परीक्षण है।प्रयोग एक निश्चित वोल्टेज लागू करने और दूषित तरल पदार्थ की एक निर्दिष्ट मात्रा छोड़ने के लिए है (0.1% NH 4 CL) एक निश्चित ऊंचाई (35 मिमी) पर 30 सेकंड के लिए एक ठोस इन्सुलेशन सामग्री की सतह पर, एक निर्दिष्ट आकार के प्लेटिनम इलेक्ट्रोड के बीच ((2 मिमी × 5 मिमी),एक विद्युत क्षेत्र और एक दूषित माध्यम की संयुक्त कार्रवाई के तहत ठोस इन्सुलेशन सामग्री की सतह की सहिष्णुता का मूल्यांकन करने के लिए, और इसके सापेक्ष ट्रैकिंग इंडेक्स (CT1) और ट्रैकिंग इंडेक्स (PT1) के प्रतिरोध को निर्धारित करने के लिए।

तकनीकी मापदंडों का विस्तृत विवरणः

मानक के अनुरूपः GB/T4207 परीक्षण मानक की आवश्यकताओं को पूरा करता है।

एक आयताकार प्लैटिनम इलेक्ट्रोड का प्रयोग करते हुए, नमूने पर दो इलेक्ट्रोडों द्वारा लगाए गए बल क्रमशः 1.0N ± 0.05N हैं।

प्रयुक्त वोल्टेज को 100-600V (48-60Hz) के बीच समायोजित किया जा सकता है। जब शॉर्ट सर्किट वर्तमान 1.0 ± 0.1A है, तो वोल्टेज गिरावट 10% से अधिक नहीं होनी चाहिए।जब परीक्षण सर्किट में शॉर्ट सर्किट रिसाव वर्तमान 0 या उससे अधिक है.5A, इसे 2 सेकंड के लिए बनाए रखें, रिले कार्य करेगा, धारा काट देगा, और संकेत देगा कि परीक्षण वस्तु अयोग्य है।

ड्रिप डिवाइस का समय स्थिरांक समायोज्य है, जो 44-50 बूंदों/सेमी 3 की ड्रिप मात्रा और 30 ± 5 सेकंड के ड्रिप समय अंतराल को सटीक रूप से नियंत्रित करता है।

इलेक्ट्रोड: दो आयताकार प्लेटिनम इलेक्ट्रोड जिनके क्रॉस सेक्शन का क्षेत्रफल 2 मिमी × 5 मिमी है। एक अंत किनारे का ढलान 30 डिग्री है।

सतह बलः 1.0 ± 0.05N

परीक्षण वोल्टेजः 100-600V

अधिकतम परीक्षण करंटः 3A

दो इलेक्ट्रोडों के बीच की दूरीः 4.0 मिमी

ड्रॉपिंग डिवाइसः ड्रॉपिंग समय अंतराल मनमाने ढंग से सेट किया जा सकता है

परीक्षण कक्ष की मात्राः 0.5M3, गहराई 60x चौड़ाई95x ऊंचाई90cm

बाहरी आयामः गहराई x चौड़ाई x ऊंचाईः 61x 120x 105 सेमी

बाहरी बॉक्स सामग्रीः दर्पण स्टेनलेस स्टील।
