भवन घटक अग्नि प्रतिरोध परीक्षण ऊर्ध्वाधर भट्ठी और क्षैतिज भट्ठी EN13381-8

DX8364 भवन घटक के अग्नि प्रतिरोध परीक्षण ऊर्ध्वाधर भट्ठी और क्षैतिज भट्ठी (EN13381-8)

क्षैतिज भट्ठी:

परीक्षण का दायराः

1. 3000×3000 (मिमी) के एकतरफा आग क्षेत्र के साथ प्रबलित कंक्रीट लोड-असर दीवारें, सुरक्षा परत के साथ स्टील संरचना लोड-असर दीवारें (आग प्रतिरोधी कोटिंग्स),हल्के स्टील कील प्लेट लोड लेजर दीवारें, गोंद लोड-असर वाली दीवारें आदि, और दीवार के अंदर विभिन्न अनुभागों और विभिन्न चौड़ाई के साथ चयनित बिंदुओं के तापमान का निर्धारण।

2. गैर-भारित फिटिंग के अग्निरोधक परीक्षण. गैर-भारित दीवार के अग्नि प्रतिरोध के लिए बुद्धिमान परीक्षण उपकरण.

ओवन का शुद्ध आकार 4200×4800×1500 (मिमी) है, और नमूना का अग्नि क्षेत्र 4200×4800 (मिमी) है

परीक्षण का दायराः यह एक ही समय में एक ही कार्य परिस्थितियों में सममित और असममित संरचनात्मक नमूनों के अग्नि प्रतिरोध प्रदर्शन का पता लगा सकता है, जैसेः अग्निरोधी दरवाजे और खिड़कियां,ग्लास, अग्निरोधक प्लगिंग सामग्री आदि, और बड़े अग्निरोधक विभाजनों और अग्निरोधक विभाजन घटकों जैसे सुपर-बड़े फायरवॉल पर अग्नि प्रतिरोध परीक्षण भी कर सकते हैं,आग प्रतिरोधी कांच के विभाजन की दीवारें और आग प्रतिरोधी रोलर शटर, उच्च दक्षता के साथ, और एक ही समय में कई अलग या समान नमूनों का परीक्षण कर सकते हैं।

3. भारवाहक स्तंभ के अग्नि प्रतिरोध के लिए बुद्धिमान परीक्षण उपकरण,

भट्ठी का शुद्ध आकार 3000×3000×4700 (मिमी) है, और नमूने की आग की ऊंचाई 3000~4600 मिमी है (स्तंभ की कुल ऊंचाई 3600~5200 मिमी है) ।नमूने का अधिकतम क्रॉस सेक्शन आकार 800 मिमी × 800 मिमी या Φ800 मिमी है.

कुल अक्षीय भार 15000kN है, और ऊपरी और निचले विषम भार प्रत्येक 1000kN हैं।

परीक्षण का दायराः

1स्तंभ की ऊँचाई 3600~5300 मिमी है, आग की ऊँचाई 3000~4700 मिमी है,और एकल और एकाधिक मिश्रित भारों को सहन करने वाले आर्मर्ड कंक्रीट स्तंभों के विभिन्न क्रॉस-सेक्शन आकारों और आकारों के अग्नि प्रतिरोध परीक्षण.

2स्तंभ की ऊँचाई 3600~5300 मिमी है, आग की ऊँचाई 3000~4700 मिमी है,और एक सुरक्षात्मक परत (आग प्रतिरोधी कोटिंग) के साथ इस्पात संरचना स्तंभ की अग्नि प्रतिरोधक परीक्षण विभिन्न क्रॉस-सेक्शन आकारों और आकारों के एकल और एकाधिक मिश्रित भार के अधीन है.

3स्तंभ के भीतर विभिन्न अनुभागों और विभिन्न गहराई के साथ चयनित माप बिंदुओं का तापमान निर्धारण।

4अन्य वस्तुओं (जैसे सेफ) के अग्नि प्रतिरोध परीक्षण जो सभी पक्षों से जल रहे हैं।

अग्निशामक के अग्नि प्रतिरोध प्रदर्शन के लिए बुद्धिमान परीक्षण उपकरण। नीचे दिए गए विन्यास केवल संदर्भ के लिए हैं।

आवेदन का दायरा:यह लोड-असर और गैर-लोड-असर घटकों जैसे कि दीवारों, बीमों, स्तंभों, फर्श, छतों और छतों के लिए उपयुक्त है, और अन्य संरचनाओं, सामानों या संरचनाओं को संदर्भ के रूप में इस्तेमाल किया जा सकता है।यह परीक्षण मशीन GB/T9978 के सभी घटकों के परीक्षण के लिए उपयुक्त है.1~9 और ISO834-1~9 मानक।

मानकों के अनुरूपःGB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "बिल्डिंग घटकों के लिए अग्नि प्रतिरोध परीक्षण विधियाँ भाग I: सामान्य आवश्यकताएं", ISO834-1:1999 "बिल्डिंग घटकों के लिए अग्नि प्रतिरोध परीक्षण भाग I:सामान्य आवश्यकताएँ"

मुख्य मापदंडः

प्रयोगशालाः 4.5M (लंबाई) x 4.5M (चौड़ाई) x 3.5M (ऊंचाई), उच्च तापमान इन्सुलेशन सामग्री का इनडोर उपयोग।

लोडिंग डिवाइसः भवन में ओवरहेड क्रेन को स्थानांतरित करने के लिए यांत्रिक लोडिंग को अपनाया जाता है। समरूप, केंद्रीय, धुरी या विषम लोडिंग का अनुकरण किया जा सकता है।

समर्थन फ्रेम: चार रोलर्स द्वारा फ्रेम पर एक कंक्रीट ब्रैकेट से जुड़ा हुआ है।

थर्मोकपल्सः भट्ठी थर्मोकपल्स, बैकसाइड हीट कपल्स, मोबाइल थर्मोकपल्स, आंतरिक थर्मोकपल्स और परिवेश तापमान थर्मोकपल्स सहित विभिन्न क्षेत्रों में वितरित किए जाते हैं।

भट्ठी के दबाव माप जांचः टी के आकार का माप जांच, माप सटीकता ± 2Pa

नमूना अंतर माप जांचः 6 मिमी व्यास ± 0.1 मिमी व्यास ± 0.2 मिमी व्यास

दहन प्रणालीः गैस वितरण प्रणाली (10 मीटर के भीतर), लौ फेंकनेवाला (कम से कम 20) और विनियमन वाल्व

दहन गैस स्रोतः 95% से अधिक शुद्धता के साथ प्रोपेन, तरलीकृत गैस (उपयोगकर्ता द्वारा प्रदान की गई)

गैस प्रवाहः 0~100L/मिनट माप सटीकता 2.5 ग्रेड

वायु प्रवाहः 0~50m3/min माप की सटीकता≤±0.5m3/min

गैस टैंक क्षमताः ≥50kg×6

भट्ठी तापमान नियंत्रण प्रणालीः अधिकतम नमूनाकरण बिंदु 10 अंक है

वेंटिलेशन प्रणाली और नियंत्रण डम्पर आदि

नमूने की बैकफायर सतह पर विकिरण गर्मी की माप सीमाः 0 ~ 10W/cm2

भट्ठी में तापमान और दबाव नियंत्रण कंप्यूटर के RS485 को नियंत्रण प्रणाली से जोड़कर किया जाता है,और दहन परीक्षण सेंसर जैसे थर्मोकपल्स और दबाव सेंसर के सीसी आउटपुट वोल्टेज को डिजिटल रूप में परिवर्तित किया जाता है, जिसे फिर प्रदर्शित करने और संग्रहीत करने के लिए कंप्यूटर प्रणाली में प्रेषित किया जा सकता है।

नोटःभवन के घटकों के अग्नि प्रतिरोध परीक्षण उपकरण को उन उत्पादों के अनुसार बनाया जाना चाहिए जिन्हें ग्राहकों द्वारा परीक्षण करने की आवश्यकता है, ताकि अनावश्यक लागत से बचा जा सके। उदाहरण के लिए,सार्वजनिक सुरक्षा मंत्रालय के तियानजिन अग्नि अनुसंधान संस्थान में विभिन्न भवन घटकों के लिए 5 अग्नि प्रतिरोध परीक्षण उपकरण हैं।, अर्थात् लोड लेजर बीम प्लेट की अग्नि प्रतिरोधकता के लिए बुद्धिमान परीक्षण उपकरण, लोड लेजर दीवार की अग्नि प्रतिरोधकता के लिए बुद्धिमान परीक्षण उपकरण,ओवन का शुद्ध आकार 3000×3000×1500 (मिमी) है, नमूना का आग क्षेत्र 3000×3000 (मिमी) है और कुल भार क्षमता 2000kN है

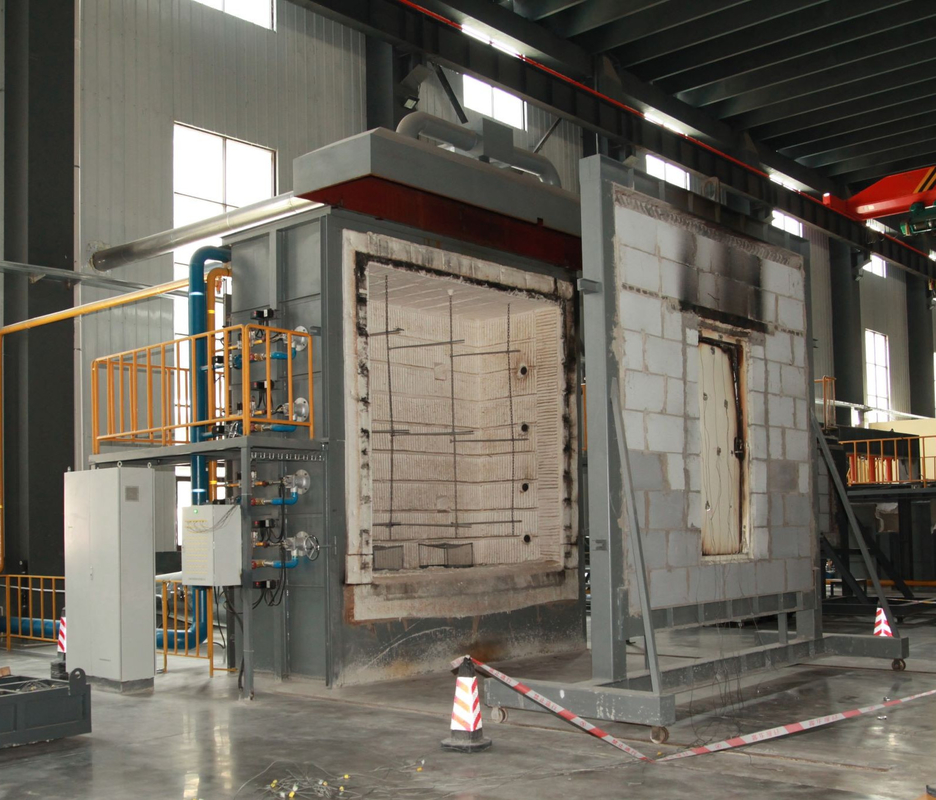

ऊर्ध्वाधर भट्ठी:

आवेदन का दायरा: यह दीवारों, बीमों, स्तंभों, फर्श स्लैबों और छतों जैसे क्षैतिज भवन घटकों के लिए उपयुक्त है ताकि मानक अग्नि परिस्थितियों में उनकी अग्नि प्रतिरोधक विशेषताओं को निर्धारित किया जा सके।

मानकों को पूरा करें:GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008,ISO834-6: और अन्य परीक्षण आवश्यकताएं।

प्रदर्शन विशेषताएंःउच्च परिशुद्धता वाले बहु-बिट अधिग्रहण कार्ड का उपयोग, तापमान, दबाव, प्रवाह और अन्य पहलुओं के डेटा का संग्रह, माइक्रो कंप्यूटर विश्लेषण के माध्यम से,प्रसंस्करण और नियंत्रण वास्तविक समय में प्रज्वलन की वास्तविक जानकारी का पुनरुत्पादन उत्पन्न करने के लिए, और इसके दहन विशेषताओं को निर्धारित करने के लिए माइक्रो कंप्यूटर विश्लेषण के माध्यम से, पूरी मशीन सभी उच्च गुणवत्ता वाले उपकरणों का उपयोग करते हैं, यह सुनिश्चित करने के लिए कि प्रणाली उच्च गुणवत्ता, उच्च गति संचालन है,उन्नत.

तकनीकी मापदंडः

1उपकरण संरचनाः अग्निरोधक परीक्षण भट्ठी, गैस प्रवाह माप प्रणाली, तापमान माप प्रणाली और दबाव माप और नियंत्रण प्रणाली।

2अग्निरोधक परीक्षण भट्ठीः यह एक ऊर्ध्वाधर परीक्षण भट्ठी है जिसका आंतरिक आकार 4.5 मीटर (लंबाई), × 3.5 मीटर (गहनता) × 1.25 मीटर (ऊंचाई) है।

3भट्ठी की संरचनाः इस्पात संरचना फ्रेम को अपनाया गया है, भट्ठी की दीवार को इस्पात संरचना फ्रेम के बीच में अग्निरोधी ईंटों से बनाया गया है,और भट्ठी की दीवार के अंदर की तरफ उच्च तापमान प्रतिरोधी थर्मल इन्सुलेशन सामग्री से बना है, 1000kgpm3 से अधिक घनत्व के साथ। बाहरी पक्ष रंग स्टील के साथ लिपटे हुए है, भट्ठी अस्तर सामग्री की मोटाई 65 मिमी है,और ओवन में तापमान परीक्षण तापमान 1250°C तक है.

4तापमान माप प्रणालीः

1. भट्ठी में थर्मोकपलः भट्ठी GB/T 16839 के अनुसार 2.0 मिमी के तार व्यास के साथ K- प्रकार के निकल-क्रोमियम-निकल-क्रोमियम थर्मोकपल को अपनाती है।1, बाहरी कवर गर्मी प्रतिरोधी स्टेनलेस स्टील पाइप आवरण है, और बीच गर्मी प्रतिरोधी सामग्री से भरा है, और गर्म अंत उभरा आवरण की लंबाई 25 मिमी से कम नहीं है,कुल 5 टुकड़े, और तापमान सटीकता <± 15 °C है।

2. बैक फायर सतह का तापमान मापनाः 0.5MM के व्यास के थर्मोकपल का उपयोग करना, 0.2MM की मोटाई और 12MM के व्यास पर वेल्डिंग करना

गोल तांबे की शीट पर, GB/T16839.1 के अनुसार बड़े निकेल-क्रोम-निकेल-सिलिकॉन थर्मोकपल को 30 मिमी लंबी, चौड़ी और 2.0 मिमी मोटी एस्बेस्टस गास्केट से ढका जाना चाहिए।कुल 20

3. औसत तापमान मापः 8 थर्मोकपल्स, GB/T7633-2008 और GB/T17428-2009 के लिए उपयुक्त

4अधिकतम तापमान मापः थर्मोकपल 20 डबल दरवाजों का माप है, जिसमें फास्सी है जो 1200 मिमी की अधिकतम दरवाजे की चौड़ाई तक कवर कर सकती है।

5मोबाइल थर्मोकपलः इन्फ्रारेड थर्मामीटर द्वारा मापा जाता है

6आंतरिक थर्मोकपल्स: 4 थर्मोकपल्स हैं, जो वेंटिलेशन नलिकाओं के आंतरिक तापमान को मापने के लिए उपयुक्त हैं।

7परिवेश तापमान मापः 3.0MM के व्यास के बख्तरबंद थर्मोकपल का उपयोग किया जाता है, और GB/T16839.1 के अनुरूप बड़े निकेल-क्रोमियम-निकेल-सिलिकॉन K-प्रकार के थर्मोकपल को अपनाया जाता है।

8भट्ठी के दबाव मापने के लिएः टी के आकार का मापने वाला जांच, माप सटीकता ± 2pa. 3

9लोडिंग प्रणालीः मापने के लिए दबाव सेंसर को अपनाएं

10विरूपण मापने वाला उपकरणः इलेक्ट्रॉनिक विरूपण मापने वाला उपकरण अपनाया जाता है

11. गैप जांचः GB/T9978.1 मानक के अनुसार बनाया

12बर्नर: भट्ठी की दीवारों में दोनों ओर 8 उच्च गति वाले बर्नर लगाए गए हैं, प्रत्येक तरफ छह। भट्ठी में गर्म करने के लिए आवश्यक गर्मी प्रदान करता है।

13धुआं निकासः भट्टी की दीवार के पीछे भट्टी की दीवार पर तीन धुआं निकास छेद हैं, जो भट्टी के शरीर में धुआं गैस को बाहर निकालने के लिए पीछे के धुआं से जुड़े होते हैं।नियंत्रण तनाव.

14अवलोकन छेद: भट्ठी के शरीर की साइड वॉल पर दो अवलोकन छेद हैं, जिनका उपयोग परीक्षण के दौरान नमूने की आग की सतह और लौ को देखने के लिए किया जाता है।

15लोडिंग डिवाइसः 3.5 मीटर ऊंची, 3.0 मीटर चौड़ी, कार के शरीर और एक परीक्षण टुकड़े के मंच से बनी एक ट्रॉली का उपयोग करना। कार के शरीर को चार ग्राउंड पहियों के साथ डिज़ाइन किया गया है जो रेल पर चल सकते हैं,और परीक्षण मंच: 3.0m*3.0m वर्ग स्टील संरचना फ्रेम. परीक्षण के दौरान परीक्षण टुकड़ा के साथ परीक्षण टुकड़ा मंच एक विद्युत लिफ्ट के साथ कार के शरीर के लिए उठाया जाता है,और फिर गाड़ी परीक्षण की स्थिति में धकेल दिया और तय है, और फिर परीक्षण शुरू होता है।

16विद्युत नियंत्रण भागः एमसीजीएस विन्यास सॉफ्टवेयर और एकीकृत औद्योगिक कंप्यूटर के पीएलसी कार्यक्रम को अपनाया जाता है।

जिसमें मुख्य नियंत्रण इंटरफ़ेस, भट्ठी तापमान वक्र इंटरफ़ेस, नमूना तापमान इंटरफ़ेस, ऐतिहासिक रिकॉर्ड इंटरफ़ेस और पैरामीटर निर्धारण इंटरफ़ेस शामिल हैं।
