थर्मल इन्सुलेशन सामग्री के लिए अधिकतम तापमान परीक्षण मशीन

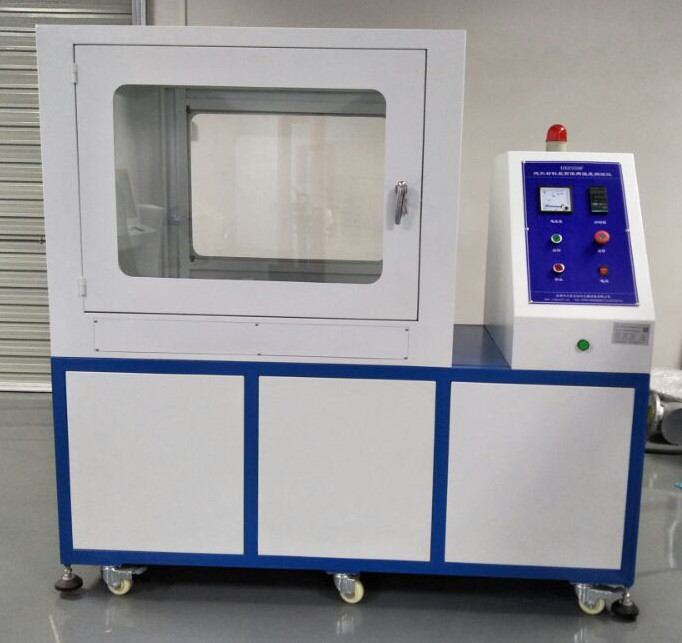

DX8359F थर्मल इन्सुलेशन सामग्री के लिए अधिकतम तापमान परीक्षण मशीन

1- आवेदन का दायरा:यह इन्सुलेशन उत्पादों जैसे ढीले भरने वाले इन्सुलेशन सामग्री, फील्ड, कंबल, ब्लॉक,प्लेटें और पूर्वनिर्मित इन्सुलेशन ट्यूब खोल.

2. मानक के अनुरूपःGB/T17430-1998 "थर्मल इन्सुलेशन सामग्री के अधिकतम सेवा तापमान के लिए मूल्यांकन विधि" के अनुरूप प्रासंगिक मानक समकक्ष नहीं हैंःएएसटीएम सी411-82 "उच्च तापमान थर्मल इन्सुलेशन सामग्री के गर्म सतह प्रदर्शन के लिए परीक्षण विधि" एएसटीएम सी447-85 "थर्मल इन्सुलेशन सामग्री के लिए संबंधित मानकों की गैर-समानता": एएसटीएम सी411-82 "उच्च तापमान इन्सुलेशन सामग्री के गर्म सतह प्रदर्शन के लिए परीक्षण विधि", एएसटीएम सी447-85 "थर्मल इन्सुलेशन सामग्री के अधिकतम उपयोग तापमान के लिए मूल्यांकन विधि",और आईएसओ 8142अनुलग्नक A: पूर्वनिर्मित खनिज ऊन पाइप खोलों के अधिकतम सेवा तापमान को निर्धारित करने के लिए परीक्षण विधि।

3उत्पाद की विशेषताएं:सीएनसी मशीन टूल्स का उपयोग प्रसंस्करण और गठन के लिए किया जाता है, और चाप का आकार सुंदर और उदार है। इसमें सुंदरता, विरोधी जंग और विरोधी संक्षारण की विशेषताएं हैं।अन्य भाग 45# स्टील से बने होते हैं जिनकी सतह मोटी हो जाती है/SUS304 स्टेनलेस स्टील.

4मुख्य तकनीकी मापदंडः

4.1हीटिंग प्लेट:SUS304 स्टेनलेस स्टील, परीक्षण क्षेत्र 900 * 450 मिमी, एक सुरक्षात्मक परत, 80 मिमी चौड़ाई से घिरा हुआ है। हीटिंग प्लेट की निचली सतह पर,कम से कम पांच थर्मोकपल्स इसकी सतह तापमान निर्धारित करते हैं, जिनमें से चार हीटिंग प्लेट के हीटिंग क्षेत्र के विकर्ण पर तय हैं और प्रत्येक कोने से 150 मिमी दूर हैं, और पांचवां थर्मोकपल हीटिंग प्लेट के केंद्र में रखा गया है।किसी भी बिंदु पर मापा गया तापमान आवश्यक तापमान से कम नहीं होना चाहिए और अंतर +5% या +15°C (जो भी छोटा हो) होना चाहिए।.

4.2हीटिंग ट्यूब:(विवरण के लिए कृपया 13450023619 से संपर्क करें) यह SUS304 स्टेनलेस स्टील से बना है, जिसकी लंबाई 2M है और इसका नाममात्र व्यास 88mm, 108mm और 133mm है।पूर्वनिर्मित अछूता ट्यूब शेल को व्यक्तिगत रूप से परीक्षण करने की अनुमति देता हैहीटिंग ट्यूब के अंत में 75 मिमी से कम लंबाई का एक सुरक्षात्मक खंड और एक सहायक हीटर होना चाहिए ताकि नमूना के अंत में अत्यधिक गर्मी के नुकसान को रोका जा सके।हर 0 में एक थर्मोकपल स्थापित किया जाता हैहीटिंग पाइप के सतह तापमान को निर्धारित करने के लिए थर्मोकपल्स को हीटिंग पाइप के चारों ओर 90° के अंतराल पर एक सर्पिल में व्यवस्थित किया जाता है।किसी भी बिंदु पर मापा गया तापमान आवश्यक तापमान से कम नहीं होना चाहिए और अंतर +5% या +15°C (जो भी छोटा हो) होना चाहिए।.

4.3तापमान माप प्रणालीःथर्मोकपल तार का व्यास 5.0 मिमी है,

माप तापमानः 0-1250 °C; तापमान एक पीएलसी + मॉड्यूल द्वारा मापा जाता है।

4.4नियंत्रण भागः पीएलसी मॉड्यूल का प्रयोग किया जाता है, और माइक्रो कंप्यूटर गर्म सतह के तापमान वक्र के वास्तविक समय प्रदर्शन को नियंत्रित करता है और रिपोर्ट आउटपुट करता है।

4.5ताप दरः 5°C/मिनट या 3°C/मिनट सेट की जा सकती है।

4.6. तापमान संग्रहः हर 2 मिनट में, और एक वक्र के साथ प्रदर्शित;

4.7थर्मोकपल प्रतिक्रिया समयः <0.5s

4.8तापमान त्रुटिः ± 0.5°C

4.9समय त्रुटिः 1 सेकंड/घंटा

4.10कम्प्यूटर: कम्प्यूटर का एक सेट (कम से कम निम्नलिखित आवश्यकताओं को पूरा करता है: प्रथम श्रेणी के ब्रांड कंप्यूटर; सीपीयूः इंटेल I5-III पीढ़ी या उससे ऊपर; मेमोरीः 4G या उससे ऊपर; एचडीडीः 500G या उससे अधिक; सीरियल पोर्ट के साथःनियंत्रण यंत्र संचालनडिस्प्लेः 20 इंच से अधिक एलईडी एलसीडी डिस्प्ले, 1600*900 से अधिक रिज़ॉल्यूशन; विंडोज एक्सपी सिस्टम. ), एक प्रिंटर. परीक्षण सॉफ्टवेयर का एक सेट.

4.11. फ्लैट और फीलर गेज से लैस: माप warpage.

4.12. दो नमूना टैंक से लैस
