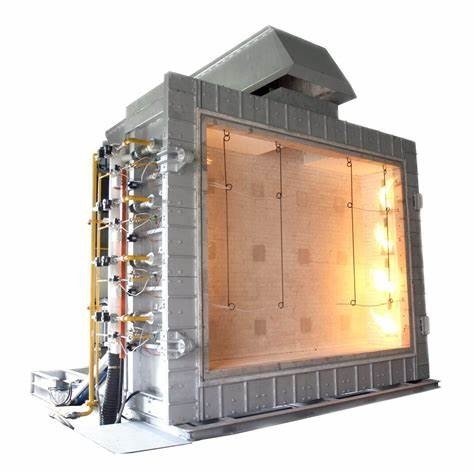

भवन घटकों के लिए अग्नि प्रतिरोध परीक्षण मशीन

भवन घटकों के लिए अग्नि प्रतिरोध परीक्षक

आवेदन का दायरा:यह भवन घटकों के अग्नि प्रतिरोध परीक्षण के लिए उपयुक्त है, और लोड-असर ऊर्ध्वाधर पृथक्करण घटकों के अग्नि प्रतिरोध के लिए उपयुक्त है।

ऑपरेटिंग वोल्टेजः AC 380V±10% 50NZ.

भट्ठी का शरीर: परीक्षण भट्ठी ईंटों, स्टील संरचना और अग्निरोधक और थर्मल इन्सुलेशन सामग्री से बनी होती है।

नमूना आकारः चौड़ाई 300 मिमी × ऊंचाई 300 मिमी (अनुकूलित किया जा सकता है) ।

भट्ठी के आयाम लगभग हैंः

ऊर्ध्वाधर भट्ठीः L3.2m × W2.2m × H4.0m

क्षैतिज भट्ठी: L3.2m × W3.2m × H1.5.

गैस प्रवाहः 0~100L/मिनट माप सटीकता 2.5 ग्रेड।

वायु प्रवाहः 0~50m3/min माप की सटीकता≤±0.5m3/min.

गैस टैंक की क्षमताः ≥50kg×6

भार मापने वाला उपकरणः भार मूल्य का ±2.5% जोड़ना चाहिए (भार प्रकार परीक्षण के लिए आवश्यक) ।

नमूना अंतर माप जांचः 6 मिमी व्यास ± 0.1 मिमी, व्यास 25 मिमी ± 0.2 मिमी।

दहन प्रणालीः गैस वितरण प्रणाली (10 मीटर के भीतर), लौ फेंकनेवाला (कम से कम 20) और विनियमन वाल्व।

दहन गैस स्रोत: प्रोपेन, तरलीकृत गैस।

ओवन तापमान नियंत्रण प्रणालीः अधिकतम नमूनाकरण बिंदु 10 अंक है।

वेंटिलेशन प्रणाली और नियंत्रण डिमपर आदि

नमूने की बैकफायर सतह पर विकिरण गर्मी का माप सीमाः 0 ~ 10W/cm2

भट्ठी के दबाव माप सीमाः 0 ~ 100pa

माप की सटीकताः ≤±3pa.

परीक्षण तापमानः भट्ठी तापमान नियंत्रण T-T0=3451g (8t+1) की आवश्यकताओं को पूरा करता है और तापमान नियंत्रण विचलन को नियंत्रित किया जाता हैः

0 मिनट पर

10 मिनट में

जब T> 30 मिनट, d≤ 5%

भट्ठी का तापमानः ± 15°C.

नमूना का आंतरिक तापमानः ±10°C.

नमूने का बैकफायर तापमानः ±4°C.

भट्ठी के दबाव मापने की स्थितिः

परीक्षण की शुरुआत के 5 मिनट बाद, भट्ठी में नीचे निर्दिष्ट सकारात्मक दबाव स्थितियों को प्राप्त किया जाना चाहिए।

क्षैतिज सदस्य - नमूना की निचली सतह से 100 मिमी नीचे क्षैतिज विमान पर, भट्ठी का दबाव 15Pa±5Pa है।

ऊर्ध्वाधर सदस्य ¥ 3 मीटर ऊंचाई में भट्ठी, नमूना की सतह से 100 मिमी. भट्ठी दबाव 15Pa±5Pa है.

परीक्षण की शुरुआत के 10 मिनट बाद, भट्ठी नीचे निर्दिष्ट सकारात्मक दबाव स्थितियों तक पहुंचनी चाहिए।

क्षैतिज सदस्य - नमूना की निचली सतह से 100 मिमी नीचे क्षैतिज विमान पर, भट्ठी का दबाव 17Pa±3Pa है।

ऊर्ध्वाधर सदस्य ¥ 3 मीटर ऊंचाई में भट्ठी, नमूना की सतह से 100 मिमी। भट्ठी दबाव 17Pa±3Pa है।

भट्ठी का तापमानः ±15°C, 1 मिमी के व्यास के थर्मोकपल का प्रयोग करते हुए।

नमूना का बैकफायर तापमान ±4°C है, और तार का व्यास 0.5mm है।

बख्तरबंद प्लेटिनम रोडियम प्लेटिनम एस-मूल्य थर्मोकपल, सटीकता वर्ग ‖

बख्तरबंद निकल-निकल-सिलिकॉन के-मूल्य थर्मोकपल, ग्रेड ‖.

टाइमिंग रेंजः 0~120min टाइमिंग सटीकताः <±1s.

नमूना तापमान का पता लगाने की प्रणालीः अधिकतम नमूनाकरण बिंदु 20 अंक है।

आवेदन का दायरा:परीक्षण भट्ठी राष्ट्रीय मानक GB/T7633-2008 में निर्दिष्ट तकनीकी संकेतकों और आवश्यकताओं को पूरा करती है,और गैर-लोड लेजिंग क्षैतिज दरवाजे और रोलर शटर की अग्नि प्रतिरोध परीक्षण के लिए उपयुक्त है.

मुख्य मापदंडः

विद्युत शक्तिः 6 किलोवाट

ओवन दबाव माप सीमाः 0-100Pa माप की सटीकताः ≤±3Pa

वायु प्रवाहः 0-50m3/min माप की सटीकताः ≤±0.5 m3/min

दहन गैस स्रोत: प्रोपेन, तरलीकृत गैस (उपयोगकर्ता द्वारा प्रदान की गई)

गैस टैंक क्षमताः 50kg×6

नमूने के बैकफायर सतह के विकिरण ताप माप सीमाः 0 ~ 10W/cm2;

भट्ठी के दबाव माप सीमाः 15Pa±5Pa;

परीक्षण तापमानः कार्यक्रम तापमान 15 मिनट कमरे का तापमान ~ 718°C,

30 मिनट कमरे का तापमान ~ 821°C, 60 मिनट कमरे का तापमान ~ 925°C,

90 मिनट कमरे का तापमान ~ 986°C; 120 मिनट कमरे का तापमान ~ 1029°C;

180 मिनट कमरे का तापमान ~ 1115°C, 240 मिनट कमरे का तापमान ~ 1150°C;

तापमान सेंसरः भट्ठी मेंः 9 बख्तरबंद निकेल-क्रोमियम-निकेल-सिलिकॉन के-मूल्य थर्मोकपल्स, सटीकता स्तरः वर्ग II

बैकफायरः 29 बख्तरबंद निकेल-क्रोमियम-निकेल-सिलिकॉन के-मूल्य वाले थर्मोकॉपर, सटीकता वर्गः वर्ग II

टाइमिंग रेंजः 0-240 मिनट टाइमिंग सटीकताः <±1s

नमूना आकारः (विशेष विनिर्देशों उपयोगकर्ताओं द्वारा अनुकूलित किया जा सकता है)

उपकरण का उपयोग करने योग्य क्षेत्रः लंबाई × चौड़ाई × ऊंचाई (3.8×2.4×4.5) मीटर;

उपकरण का भारः 4500 किलोग्राम (परीक्षण भट्ठी को साइट पर स्थापित करना आवश्यक है);

गैसीकरण प्रणालीः 150 किलोग्राम/घंटा (वैकल्पिक)

आईएसओ 9705:2003 में एक छोटी सी जगह के कोने में आग लगने के अनुकरण के लिए एक परीक्षण विधि निर्दिष्ट की गई है।जो आग के विकास पर सतह उत्पादों के प्रभाव का मूल्यांकन करने के लिए एक मानक इग्निशन स्रोत का उपयोग करता है, जो एक मानक इग्निशन स्रोत के तहत होने वाली आग के प्रज्वलन से प्रज्वलन के माध्यम से जलने के बारे में डेटा प्रदान करता है; आईएसओ 9705:2003 में कमरे के अंदर और बाहर विभिन्न माप तकनीकों का भी वर्णन किया गया है।इस खंड में आईएसओ 9705 परीक्षण संभावित उपयोगकर्ताओं के लिए पृष्ठभूमि जानकारी और सहायता प्रदान करते हैं। यह उपयोगकर्ता को इग्निशन स्रोत के परीक्षण के बारे में तकनीकी जानकारी प्रदान करता है,कमरे में बर्नर का गर्मी प्रवाह, आग में कमरे का ताप संतुलन, उत्पन्न धुएं और विषाक्त गैसों के प्रकार और इन परीक्षणों के अनुकरण परिणाम।

परीक्षण पद्धति का प्रयोग चीन की परीक्षण पद्धति में भी किया जाता है और विकसित मानक GB 20286 परिशिष्ट B और परिशिष्ट C है।

अनुपालनःआईएसओ 9705, एनएफपीए 266, जीबी20286 अनुलग्नक बी और अनुलग्नक सी, आदि

तकनीकी मापदंडः

1. 19 इंच का उपकरण रैक, जिसमें ऑक्सीजन, कार्बन डाइऑक्साइड और कार्बन मोनोऑक्साइड विश्लेषक शामिल हैं

2. ऑक्सीजन विश्लेषक एक ऑक्सीजन विश्लेषक है जो गैस में ऑक्सीजन सांद्रता का पता लगाने के लिए पैरामैग्नेटिक दबाव के परिवर्तन को मापने की विधि का उपयोग करता है। प्रतिक्रिया समय (T90) 3.5 s,आंतरिक संकेत प्रसंस्करण समय < 1 s, दबाव सेंसर (आंतरिक) 50~200 kPa, शून्य विचलन < 0.5%/महीने नाम प्लेट पर न्यूनतम माप सीमा का, 0.5%/महीने मापा मूल्य विचलन < वर्तमान माप सीमा,वर्तमान माप सीमा के 1% से कम दोहराए जाने की त्रुटि, न्यूनतम पता लगाने की सीमा के वर्तमान माप सीमा का 1%, रैखिकता त्रुटि वर्तमान माप सीमा का < 1%

3कार्बन डाइऑक्साइड विश्लेषक और कार्बन मोनोऑक्साइड विश्लेषक गैर-विशिष्ट अवरक्त प्रकार के होते हैं, और सिद्धांत इस तथ्य पर आधारित है कि गैस अणुओं में एक विशिष्ट अवरक्त अवशोषण बैंड होता है,और एकल बीम अल्टरनेटिंग इन्फ्रारेड विश्लेषण विधि अपनाई जाती है. न्यूनतम पता लगाने की सीमा वर्तमान माप सीमा का 1% है, रैखिकता त्रुटि माप अधिकतम सीमा में है जब अधिकतम सीमा < के पूर्ण पैमाने का ± 1% है,पुनरावृत्ति नाम प्लेट पर न्यूनतम सीमा का < ± 1% है, और प्रतिक्रिया समय (T90 समय) नमूना गैस प्रवाह का लगभग 1.2 L/मिनट < 30 सेकंड है

4. ऑक्सीजन विश्लेषक की सीमा 0-25%, कार्बन डाइऑक्साइड विश्लेषक की सीमा 0-10%, और कार्बन मोनोऑक्साइड विश्लेषक की सीमा 0-1% है

5. तापमान नियंत्रक का उपयोग ठंड जाल को नियंत्रित करने के लिए किया जाता है, और परीक्षण की गैस शोधन प्रक्रिया के दौरान पानी पूरी तरह से हटा दिया जाता है

6गैस के नमूने लेने के लिए दोहरे सिर वाला पंप दहन के दौरान उत्पन्न गैस के नमूनों को लगभग 30 मीटर दूर के विश्लेषक में स्थानांतरित कर सकता है।

7डेटा अधिग्रहण प्रणाली (प्रचालन और नियंत्रण प्रक्रियाओं सहित)

8अधिग्रहण बोर्ड 16-बिट वाइड गेन रेंज, एनालॉग और डिजिटल I/O बोर्डों को अपनाता है

9थर्मोकपल प्रकारः K प्रकार, सीमाः परिवेश तापमान ~ 1500 डिग्री सेल्सियस।

10डेटा अधिग्रहण प्रणाली डेटा लॉगर या फील्ड पॉइंटर की स्थापना और सक्रियण के माध्यम से डेटा एकत्र कर सकती है।

11डेटा अधिग्रहण प्रणाली निम्नलिखित भागों से बनी हैः

बिट थर्मोकपल इनपुट मॉड्यूल, 16-बिट एनालॉग इनपुट मॉड्यूल, डिजिटल इनपुट/आउटपुट मॉड्यूल, 12-बिट एनालॉग आउटपुट मॉड्यूल, 4 और 8-स्लॉट बेस प्लेट, कनेक्शन बेस, नेटवर्क मॉड्यूलविद्युत आपूर्ति 24 वोल्ट 5 ए डीसी सार्वभौमिक शक्ति इनपुट, डेटा अधिग्रहण कंप्यूटर, प्रिंटर
