रेडिएंट प्लेट फ्लेम स्प्रेड परीक्षक भवन सतह सामग्री की ज्वलनशीलता का परीक्षण

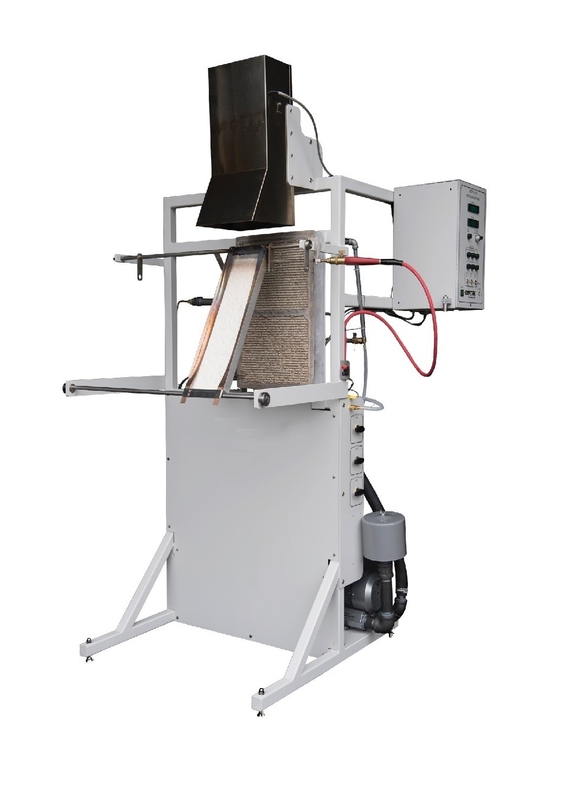

DX8335A रेडिएंट प्लेट फ्लेम स्प्रेड टेस्टर

उत्पाद का परिचय:

रेडिएंट पैनल फ्लेम स्प्रेड टेस्टर भवन सतह सामग्री (एएसटीएम ई 162) और फोम (एएसटीएम डी 3675) की ज्वलनशीलता का परीक्षण करने के लिए गैस से चलने वाले रेडिएंट पैनलों का उपयोग करता है।जो ज्वाला फैलने और गर्मी फैलने जैसे कारकों से निर्धारित होता हैयह कई उद्योग मानकों में अनिवार्य पैरामीटर के रूप में उपयोग किया जाता है, विशेष रूप से सार्वजनिक परिवहन (ट्रेन और बसों) के लिए। डेटा अधिग्रहण और विश्लेषण सॉफ्टवेयर द्वारा स्वचालित रूप से किया जाता है।

संदर्भ मानक:

ASTM E 162 रेडिएंट थर्मल एनर्जी का उपयोग करके सामग्री की सतह ज्वलनशीलता के परीक्षण के लिए मानक परीक्षण विधि • ASTM D 3675:उज्ज्वल ताप ऊर्जा स्रोतों का उपयोग करके लचीली छिद्रित सामग्री की सतह ज्वलनशीलता का परीक्षण करने के लिए मानक परीक्षण विधि

उत्पाद fआकृतियाँ:

• फ्रेम संरचना स्टेनलेस स्टील से बनी है; सुंदर और संक्षारण प्रतिरोधी है; परावर्तक एक कास्ट आयरन फ्रेम से बना है, परावर्तक की सतह का आकार 305X457 मिमी है,यह एक छिद्रपूर्ण अग्निरोधी सामग्री है, और कार्य तापमान 815 °C है;

• फ़िल्टर में एक पंखे से लैस है जो परावर्तक को हवा की आपूर्ति करता है।

• उपकरण में एक इग्निशन, इलेक्ट्रॉनिक इग्निशन और स्वचालित फ्लेम-आउट सुरक्षा निगरानी उपकरण है।

• लौ के सामने की प्रगति का निरीक्षण करने के लिए हर 3 इंच पर अवलोकन बिंदुओं के साथ स्टेनलेस स्टील नमूना धारक;

• रेडिएंट पैनल के सतह तापमान को निर्धारित करने के लिए पाइरोमीटर, जिसमें ब्रैकेट भी शामिल है; तापमान 815°C तक;

• स्टेनलेस स्टील नमूना धारक और प्रेरक बर्नर डिवाइस;

• वायुप्रवाह मीटर, गैस नियंत्रण वाल्व, रेडिएंट पैनलों में डाली जाने वाली गैसों के मिश्रण को नियंत्रित करते हैं;

• थर्मोकपल्स की आसान सफाई के लिए हटाने योग्य भाग के साथ स्टेनलेस स्टील के निकास पाइप, मानक के अनुसार 8 थर्मोकपल्स से लैस निकास पाइप;

• मध्य रेखा के साथ 16 अलग-अलग कोणों पर 1.8 मिमी के छेद वाले कैलिब्रेटेड बर्नर;

• रिफ्लेक्टर के सतह के तापमान को नियंत्रित करने के लिए, ब्लैकबॉडी तापमान को 180 °C ~ 230 °C पर सेट करना आवश्यक है, ±5 °C तक सटीक,रिफ्लेक्टर के सतह के तापमान का निरीक्षण करने के लिए उपयुक्त है, जिसकी सतह का त्रिज्या 2 मीटर की दूरी से 250 मिमी है;

• स्टैक के तापमान को मापने के लिए एक अछूता थर्मोकपल लगाया गया है;

• रेडिएंट प्लेट (0~100kW/m2) की थर्मल विकिरण का परीक्षण करने के लिए आयातित हीट फ्लक्समीटर (गोल पन्नी प्रकार);

• स्वचालित नियंत्रण और माप के लिए DAQ प्रणाली;

• गैस सुरक्षा नियंत्रण और सर्किट कट-ऑफ डिवाइस;

नियंत्रण प्रणाली:

1. स्वतंत्र विद्युत नियंत्रण कैबिनेट;

2मानक नियंत्रण कैबिनेट, कंप्यूटर + लैबव्यू बुद्धिमान नियंत्रण प्रणाली;

3. प्रणाली परीक्षण बुद्धिमान और संचालित करने में आसान है;

4. गैस प्रवाह को सटीक रूप से नियंत्रित करने के लिए आयातित गैस प्रवाहमीटर;

5. विकिरण का स्वचालित कैलिब्रेशन और प्रयोगात्मक विकिरण मात्रा का स्वचालित नियंत्रण;

6. निकास पंखे की प्रवाह दर 0.5m/s है;

7कंप्यूटर के साथ प्रयोगात्मक डेटा स्वचालित रूप से सहेजा जाता है।

8गैस: औद्योगिक प्रोपेन गैस (उपयोगकर्ता द्वारा प्रदान की जाती है) ।
