सड़क पर प्रोपेन दहन प्रदर्शन परीक्षण उपकरण, प्रोपेन दहन प्रदर्शन परीक्षण के लिए

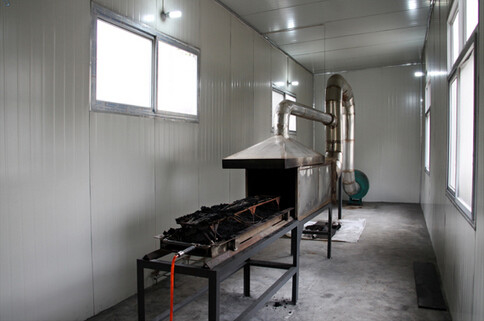

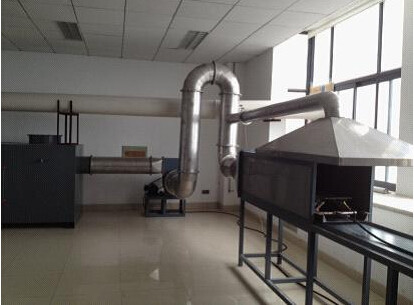

DX8332B सड़क प्रोपेन दहन प्रदर्शन परीक्षण मशीन

आवेदन का दायरा:यह मुख्य रूप से कोयला खदान के कपड़े के पूरे कोर लौ retardant कन्वेयर बेल्ट के सड़क मार्ग के प्रोपेन दहन प्रदर्शन परीक्षण के लिए प्रयोग किया जाता है।MT914-2008 के अनुसार "कोयला खदान के लिए फैब्रिक पूरे कोर लौ retardant कन्वेयर बेल्ट", सड़क मार्ग के प्रोपेन दहन प्रदर्शन का परीक्षण किया गया। शक्तिशाली निकास प्रणाली को अपनाया गया है,और निकास पंखे प्रणाली राष्ट्रीय उत्सर्जन मानकों को पूरा करने के लिए पानी पर्दे सक्रिय कार्बन शुद्धिकरण उपचार के माध्यम से निकास गैस निर्वहन शुरू कर दिया है.

मुख्य तकनीकी मापदंडः

1 गलियारा: एक कक्ष से बना है, जिसकी बाहरी दीवार 25 मिमी की अग्निरोधी सामग्री से बनी है, इसका इनलेट आकार 460 मिमीx460 मिमी है, लंबाईः 1676 मिमी,और 300 मिमी के व्यास के एक निकास पाइप से 1 मोटाई के एक स्टेनलेस स्टील कॉपर कनेक्टर द्वारा जुड़ा हुआ है.5 मिमी.

2. निकास हुडः 1.5 मिमी मोटी स्टेनलेस स्टील से बना, सीधे परीक्षण कक्ष के ऊपर रखा गया, जिसका उपयोग परीक्षण प्रक्रिया के दौरान भट्ठी के मुंह के बाहर से फैली धुआं गैस को निकालने के लिए किया जाता है;

3ब्रैकेट: फिक्स्ड कन्वेयर बेल्ट के नमूने को रखने के लिए प्रयोग किया जाता है, परीक्षण बेंच विनिर्देशः लंबाई 1500 मिमी, चौड़ाई 220 मिमी, ऊंचाई 160 मिमी, 10 मिमी के व्यास के स्टील की छड़ों से बना है।

4फेनान बर्नर: इसमें छह दहन इंजेक्टर होते हैं जिनमें इंजेक्शन हेड 45° के कोण पर अंदर की ओर झुका हुआ होता है।

5परीक्षण ईंधनः ≥ 95% भरा हुआ प्रोपेन गैस (उपयोगकर्ता द्वारा प्रदान किया गया);

6नमूनाः लौ retardant कन्वेयर बेल्ट

7वजन करने वाली डिवाइस: परीक्षण से पहले और बाद में कन्वेयर बेल्ट के नमूनों और गैस सिलेंडरों के वजन को तौलने के लिए उपयोग की जाती है; 30kg/0.001kg

8. वायुमापक: कक्ष की जमीन से 310 मिमी और कक्ष के प्रवेश द्वार से 285 मिमी की दूरी पर केंद्र रेखा पर रखा जाता है;

9थर्मोकपलः K प्रकार, बाहरी व्यास 3 मिमी से अधिक नहीं है; तार का व्यास 0.5 मिमी है, सटीकता कक्षा II से कम नहीं है, और माप सीमा 1300 डिग्री सेल्सियस है;

10तापमान नियंत्रण प्रणालीः कंप्यूटर नियंत्रण, थर्मोकपल द्वारा उत्पन्न मिलीवोल्ट संकेत संकेत समायोजन बोर्ड को भेजा जाता है,और एनालॉग डेटा अधिग्रहण कार्ड के माध्यम से एक डिजिटल संकेत में परिवर्तित किया जाता है, और फिर कंप्यूटर सॉफ्टवेयर द्वारा नियंत्रित और रिपोर्ट;

11. टाइमरः संकल्पः 0.1S, त्रुटि 1s/h से अधिक नहीं है

12ईंधन प्रवाह मीटरः 35~350L/H समायोज्य नियंत्रण सटीकता±2L/h

13ईंधन की खपत नियंत्रण सटीकताः 565±2g/50min

14. बिजली आपूर्ति वोल्टेजः AC380V 50Hz तीन चरण पांच तार प्रणाली;

15. बिजली की खपत: 4.01 किलोवाट;

16परीक्षण वातावरण का तापमानः 5°C-30°C

उपकरण की संरचनाःइसमें चार भाग होते हैंः मुख्य नियंत्रण बॉक्स, ब्लोअर डिवाइस, दहन ब्रैकेट और जलती हुई ब्लोटॉर्च।

नियंत्रण बॉक्स हटाने योग्य है।

निकास पंखे का वायु शुद्धिकरणः निकास नलिका में निकास नलिका स्थापित होने के बाद, वायु सड़क मार्ग से गुजरती है, और वायु की प्रवाह दर को नियंत्रण वाल्व द्वारा नियंत्रित किया जाता है।

फ्रेम सामग्री उच्च गुणवत्ता 304 स्टेनलेस स्टील वर्ग वेल्डिंग से बना है, और नियंत्रण बॉक्स (t = 1.2 मिमी) इलेक्ट्रोस्टैटिक स्टील प्लेट से बना है, और सतह प्लास्टिक के साथ छिड़का हुआ है,जो अधिक चिकनी और सुंदर है.

ब्लोटॉर्च: SUS304 सामग्री, मेरी कंपनी ने स्वयं बनाया।

नियंत्रण प्रणाली:

6.1 नियंत्रण बॉक्स रिले नियंत्रण प्रणाली को अपनाता है, और सभी इलेक्ट्रॉनिक घटक घरेलू प्रमुख ब्रांडों से बने होते हैं,जो मशीन के कार्य प्रदर्शन और पता लगाने की सटीकता को बेहतर ढंग से सुनिश्चित कर सकता है.

6.2 तापमान आयातित बुद्धिमान पी.आई.डी. थर्मोस्टैट (स्वचालित गणना के कार्य के साथ) और उच्च-सटीक पीटी100 थर्मोकपल सेंसर और टाइमर को अपनाता है।

6.3 उपकरण में निम्नलिखित सुरक्षा सुरक्षा उपकरण हैं: पावर ओवरलोड सुरक्षा, शॉर्ट सर्किट सुरक्षा, कंट्रोल लूप ओवरलोड सुरक्षा, अति उच्च तापमान सुरक्षा।
