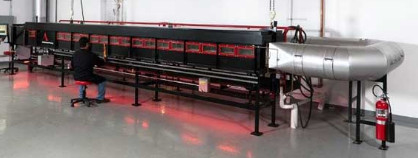

DX8788 ASTME84 स्टीनर सुरंग परीक्षण उपकरण

टिप्पणी:
UL910/NFPA262 स्टीनर क्षैतिज सुरंग भट्ठी मुख्य रूप से सीएमपी स्तर के तारों और केबलों की लौ retardant प्रदर्शन परीक्षण के लिए प्रयोग किया जाता है,और मुख्य रूप से क्षैतिज उपप्रणालियों में केबलों के लिए उपयोग किया जाता है जो सीधे धातु पाइपलाइनों का उपयोग किए बिना वेंटिलेटेड या मजबूर वेंटिलेशन वातावरण में लगाए जाते हैं.
यह लौ retardant परीक्षण मानक UL के लिए सबसे सख्त लौ retardant परीक्षण मानक और यहां तक कि पूरे तार और केबल की लौ retardant परीक्षण का प्रतिनिधित्व करता है।केवल फ्लोरीन सामग्री के शीट वाले केबल ही लौ retardant परीक्षण विधि को पारित कर सकते हैंउच्च अपघटन तापमान (400 डिग्री से अधिक) और उच्च प्रज्वलन बिंदु (800 डिग्री से अधिक) के कारण, फ्लोरोप्लास्टिक कम आग पर जलना आसान नहीं है,तो यह अन्य कार्बनिक सामग्री की तुलना में बेहतर आग प्रतिरोध है.

मानक:
एएसटीएमई 84, यूएल 910, एनएफपीए 262 के लिए परीक्षण उपकरण।

सुरंग भट्ठी के तकनीकी मापदंड:

1. दहन बॉक्स स्टेनलेस स्टील से बना है, जिसमें आग प्रतिरोधी ईंटें रखी गई हैं; इसमें अच्छा गर्मी संरक्षण प्रदर्शन है। दहन बॉक्स का आंतरिक आकार 305 मिमी x 451 मिमी है,और लंबाई 7 है.6 मीटर;
2. आंतरिक जुड़नार SUS304 स्टेनलेस स्टील से बने होते हैं, जो जंग और संक्षारण विरोधी होता है;
3. डबल-लेयर क्वार्ट्ज ग्लास अवलोकन खिड़की लौ के फैलने की दूरी का निरीक्षण कर सकती है, और संकेतक प्रकाश के माध्यम से लौ की स्थिति प्रदर्शित कर सकती है, और रिकॉर्ड अधिक सहज है.
4दहन बॉक्स की ऊंचाई कार्मिकों के लिए दहन की स्थिति और स्थापना की निगरानी करने और नमूना को समायोजित करने के लिए उपयुक्त है;
5. दहन बॉक्स कवर सामान्य डिजाइन को अपनाता है, और मानक के अनुसार पानी टैंक सील डिजाइन को अपनाता है,परीक्षण के दौरान धुआं गैस लीक नहीं सुनिश्चित करने के लिए 2 मिमी मोटी 304 स्टेनलेस स्टील पानी सील टैंक से लैस.
6. बॉक्स कवर अग्निरोधक और स्टेनलेस स्टील से बना है। बॉक्स कवर एक हुक और एक उठाने की डिवाइस से लैस है;
7. नमूना धारक एक शीतलन पानी परिसंचरण समर्थन धारक से लैस है, जो उच्च तापमान के लिए प्रतिरोधी है और कैल्शियम सिलिकेट बोर्ड जैसे जलने वाले कवर का समर्थन कर सकता है;
8. SUS304 स्टेनलेस स्टील गर्मी संरक्षण मशीन शरीर के ऊपरी कवर गर्मी प्रतिरोधी गर्मी संरक्षण सामग्री से भरा है
9. एक एस्केलेटर प्रकार के नमूने स्थापना मंच से लैस है कि स्थापना, स्थापना और नमूने हटाने और भट्ठी रखरखाव की सुविधा के लिए;
10स्टेनलेस स्टील के निकास पाइप सुंदर और संक्षारण प्रतिरोधी होते हैं;
11. स्वतंत्र बहुक्रियाशील निकास दबाव पता लगाने की डिवाइसः परीक्षण के दौरान निकास दबाव में परिवर्तन की वास्तविक समय की निगरानी. पता लगाने की सीमा 0-250Pa है, सटीकता ± 0.5Pa है,और सिस्टम दबाव परीक्षण की सटीकता ±2Pa है;
12. पंखेः 380V, 50Hz, 3Kw आवृत्ति कनवर्टर से सुसज्जित हवा की गति बदल सकते हैं। अधिकतम प्रवाह दर कम से कम 8000m3/h है,जो परीक्षण की सुरक्षा सुनिश्चित करने के लिए समय पर नमूना के खराब दहन से उत्पन्न धुआं गैस को बाहर निकाल सकता है;
13. दोहरे सिर का तांबा गैस बर्नर: बर्नर हवा के इनलेट से 1320 मिमी दूर है, और मानक 5.3MJ/मिनट गर्मी का उत्पादन कर सकता है। विभिन्न मानकों के अनुसार,गैस प्रवाह एक द्रव्यमान प्रवाहमीटर द्वारा नियंत्रित किया जा सकता है. माप सीमा 0 ¢ 160L / मिनट है, जो बदला जा सकता है। बर्नर के ऊष्मांक मूल्य आउटपुट, अधिकतम आउटपुट ऊर्जा 100MJ / मिनट तक पहुंच सकती है;
14स्वचालित इग्निशन प्रणालीः परीक्षण के सुरक्षा प्रदर्शन को सुनिश्चित करने के लिए, उच्च वोल्टेज इग्निटर, 12KV, 50mA, इग्निशन इलेक्ट्रोड का न्यूनतम उच्च वोल्टेज 1.8kVp है;
15. धुआं घनत्व प्रणालीः यह सुनिश्चित करने के लिए एक अलग संकेत प्रसंस्करण प्रणाली प्रदान करें कि सेंसर रैखिक है;
16. स्वचालित रूप से तापमान और धुआं गैस सेंसर संकेतों रिकॉर्ड, नमूना संग्रह आवृत्ति 1 हर्ट्ज है;
17द्रव्यमान प्रवाह नियंत्रक: SUS316 स्टेनलेस स्टील सामग्री, अधिकतम दबाव 1000psi (70bar), रिसाव दर 1×10-7ml/s से कम, NIST कैलिब्रेशन, 0 ̊5VDC और 4 ̊20mA संकेत, लूप सुरक्षा,प्रोपेन प्रवाह सीमा 0 ∼ 2.3g/s, नियंत्रण गति ≤2s, नियंत्रण सटीकता 0.6~2.3 g/s के दायरे के भीतर ±1%FS है, दोहराव ±0.5FS, तापमान सीमा 0~50°C, आर्द्रता सीमा 0~90%, डिजिटल डिस्प्ले,स्वचालित नियंत्रण परीक्षण के दौरान, गैस की आपूर्ति 5000Btu (5.3MJ) / मिनट की गर्मी की आवश्यकता को पूरा करती है, और सॉफ्टवेयर स्वचालित रूप से उपयोग की गई गैस की मात्रा को रिकॉर्ड करता है;
18मानक परीक्षण सॉफ्टवेयर, जो स्वचालित रूप से सिस्टम हवा की गति, तापमान, धुएं का घनत्व और अन्य परीक्षण डेटा रिकॉर्ड कर सकता है।

सहायक यंत्र:
- नल जल स्रोत प्रणाली
- मीथेन दहन गैस प्रणाली
- कार लिफ्टिंग सिस्टम
