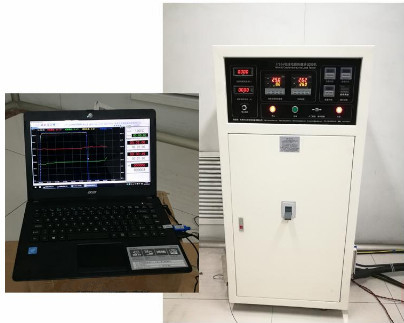

प्रभावी DX8395 केबल लोड हीटिंग चक्र परीक्षक

1- आवेदन का दायरा:
The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable". एक ही समय में, यह GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840 की आवश्यकताओं को पूरा कर सकते हैं,IEC60627 बिजली केबलों के सर्कुलेशन हीटिंग परीक्षण और पानी पारगम्यता परीक्षण से पहले केबलों के सर्कुलेशन हीटिंग उपचार के लिए.

2परीक्षण मोडः
1तार और केबल एक निश्चित धारा के प्रभाव में कंडक्टर के तापमान परिवर्तन को रिकॉर्ड करते हैं; यह, टीटी और आई/टीटी वक्रों को रिकॉर्ड किया गया था।
2. तार और केबल स्वचालित रूप से कंडक्टर के तापमान पर कंडक्टर के माध्यम से वर्तमान को समायोजित करेगा; यह, टीटी, और आई / टी (टी) वक्र दर्ज किए गए थे

3विशेषताएं:
एक ही समय में केबल के निरंतर तापमान हीटिंग या केबल के निरंतर वर्तमान हीटिंग,यह निरंतर तापमान पर केबल के वर्तमान के समय पर परिवर्तन और वर्तमान रिकॉर्ड कर सकते हैं, तापमान और समय वक्र, और रिकॉर्ड स्टोर और प्रिंट कर सकते हैं

4परीक्षण प्रक्रिया और नियंत्रण विधि:
1परीक्षण प्रक्रियाः
प्रारंभिक चरण में परीक्षण किए गए नमूनों को प्रयोगशाला के फर्श पर फैलाया जाता है और तार द्वारा गर्म किया जाता है जब तक कि तार स्थिर तापमान तक नहीं पहुंच जाता है।जो सामान्य संचालन के तहत तार के अधिकतम तापमान से 5k ~ 10k अधिक है. तीन कोर केबलों के लिए, हीटिंग करंट सभी कंडक्टरों के माध्यम से जाना चाहिए. हीटिंग चक्र कम से कम 8 घंटे है.कंडक्टर का तापमान प्रति हीटिंग चक्र के लिए कम से कम 2 घंटे के लिए निर्दिष्ट तापमान सीमा के भीतर रखा जाना चाहिएउसके बाद, इसे कम से कम 3 घंटे के लिए हवा में स्वाभाविक रूप से ठंडा किया जाना चाहिए जब तक कि कंडक्टर का तापमान परिवेश के तापमान के 10K के भीतर न हो जाए, और यह चक्र 20 बार है।

2नियंत्रण विधि: कंपनी द्वारा स्वतंत्र रूप से विकसित नियंत्रक ट्रांसफार्मर के इनपुट वोल्टेज को नियंत्रित करता है, ताकि आउटपुट करंट को नियंत्रित किया जा सके,और एक ही समय में वर्तमान उत्पादन को नियंत्रित करने के लिए तापमान नियंत्रक के 4 ~ 20mA उत्पादन मोड का उपयोग करता है, ताकि केबल का परीक्षण तापमान प्राप्त किया जा सके।
3तापमान नमूनाकरण के दो प्रकार हैंः
(1) सीधे परीक्षण नमूने पर तापमान का नमूना लें
(2) यदि नमूना अन्य परीक्षणों के लिए रखा जाना है और तापमान नमूनाकरण के लिए छिद्रित नहीं किया जा सकता है, तो तुलनात्मक भार के लिए उसी विनिर्देश का एक और केबल का उपयोग किया जाता है,और परीक्षण नमूना के वर्तमान को नियंत्रित करने के लिए लोड करंट नियंत्रण के फीडबैक मूल्य के रूप में तुलना भार नमूना का तापमान लिया जाता है

5परीक्षण नमूना विनिर्देशः
तैयार केबल से 10 ~ 15 मीटर की लंबाई के साथ दो केबल के नमूने को रोकें
6मुख्य मापदंड:
1वर्तमान सीमाः 50~3000A
2परीक्षण तापमानः 0~110°C, तापमान माप की सटीकताः ±1°C
3. ताप समयः 0~9999.99H/M/S सेट किया जा सकता है
4. शीतलन समयः 0~9999.99H/M/S सेट किया जा सकता है
5. चक्र समयः 1-9999 बार सेट किया जा सकता है;
7मुख्य विन्यासः
1. मध्य ताप ट्रांसफार्मर, 30kVA के दो सेटः
(1) नामित क्षमताः 30kVA;
(2) नामित इनपुटः 380V, 79A, नामित आउटपुटः 10V, 3000A;
(3) ट्रांसफार्मर का रूपः मध्य से, इनडोर उपयोग;
2एम्पमीटरः 3000.0A/5.0A दो
3उच्च धारा ट्रांसफार्मरः 3000A, 0.5 ग्रेड; दो
4पीआईडी स्मार्ट तापमान नियंत्रण तालिकाः दो (एक नमूना तापमान की निगरानी के लिए और अन्य परिवेश तापमान की निगरानी के लिए)
5व्यास 1.5 मिमी, लंबाई 150 मिमी, दो K प्रकार के बख्तरबंद थर्मोकपल्स (प्रत्येक की कुल लंबाई 2 मीटर और 10 मीटर)
6परीक्षण सॉफ्टवेयर का एक सेट, जो हीटिंग प्रोग्राम सेक्शन सेट कर सकता है और प्रासंगिक डेटा और वक्रों को रिकॉर्ड कर सकता है।
7एक कंप्यूटर
8नियंत्रण कैबिनेटः एक सेट
9परीक्षण उपकरण: चार समूह
