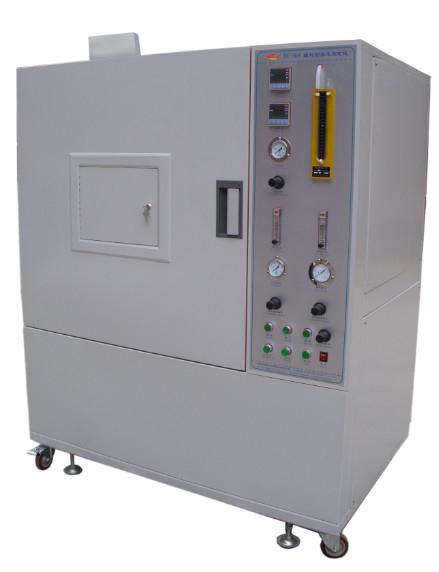

DX-8368 प्लास्टिक धुआं घनत्व परीक्षक

प्लास्टिक दहन धुआं घनत्व परीक्षक एक नई प्रकार की परीक्षण उपकरण है जो मानक GB/8323.2-2008 और ISO5659-2 "प्लास्टिक धुआं उत्पादन भाग 2 एकल कक्ष विधि द्वारा धुआं घनत्व निर्धारित करने की परीक्षण विधि" में निर्दिष्ट तकनीकी स्थितियों के अनुसार विकसित किया गया है, ये मानक प्लास्टिक के जलने पर उत्पन्न धुएं के विशिष्ट ऑप्टिकल घनत्व को निर्धारित करने के लिए उपयुक्त हैं, और अधिकतम विशिष्ट ऑप्टिकल घनत्व परीक्षण परिणाम है। इसका उपयोग निर्दिष्ट शर्तों के तहत प्लास्टिक के धूम्र प्रदर्शन का मूल्यांकन करने के लिए किया जाता है।
यह GB8323.2-2008 "प्लास्टिक-धुआं उत्पादन-भाग II: एकल-कक्ष विधि द्वारा धुआं घनत्व निर्धारित करने की परीक्षण विधि" और ISO5659.2-2006 "प्लास्टिक-धुआं उत्पादन भाग II: एकल-कक्ष विधि द्वारा ऑप्टिकल घनत्व का निर्धारण" परीक्षण मानक के अनुरूप है। एएसटीएम ई662
पूरा उपकरण एक बंद परीक्षण कक्ष, एक फोटोमीटर माप प्रणाली, एक विकिरण शंकु, एक दहन प्रणाली, एक इग्नाइटर, एक परीक्षण बॉक्स, एक ब्रैकेट, एक तापमान मापने वाला उपकरण और एक धुआं घनत्व परीक्षण सॉफ्टवेयर से बना है। सर्किट सिंगल-चिप माइक्रो कंप्यूटर द्वारा विकसित किया गया है, जिसमें उच्च तकनीकी सामग्री और स्थिर प्रदर्शन है। उपकरण सभी प्लास्टिक के लिए उपयुक्त है, लेकिन अन्य सामग्रियों (जैसे रबर, कपड़ा कवरिंग, लाहदार सतहें, लकड़ी और अन्य सामग्री) के मूल्यांकन के लिए भी इस्तेमाल किया जा सकता है, और प्लास्टिक उद्योग, ठोस सामग्री उद्योग, और वैज्ञानिक अनुसंधान और परीक्षण इकाइयों में उत्पादन संयंत्रों द्वारा व्यापक रूप से उपयोग किया जाता है।

1. परीक्षण कक्ष:

1.1 सामने के दरवाजे में एक खिड़की और एक अपारदर्शी प्रकाश ढाल लगा हुआ है जो खिड़की की गति को अवरुद्ध करता है।

1.2 चौकोर बॉक्स के नीचे एक ब्लास्टिंग एल्यूमीनियम पन्नी शीट स्थापित है ताकि ओवरप्रेशर को रोका जा सके, जो 0.04 मिमी की मोटाई, 405 मिमी की लंबाई, 200 मिमी की चौड़ाई और 81000 मिमी 2 के कुल क्षेत्रफल वाली सुरक्षा बर्स्टिंग डिस्क से बना है, और बॉक्स का एक आंतरिक दबाव नियामक उपकरण स्थापित है (चित्र 2 देखें)।

1.3 प्रकाश खिड़की: ऊपरी और निचली दो Ø 75 मिमी प्रकाश खिड़कियां, प्रकाश खिड़की के नीचे 9W एनुलर इलेक्ट्रिक हीटर लगा हुआ है, ताकि प्रकाश खिड़की की ऊपरी सतह के तापमान (50 डिग्री सेल्सियस ~ 55 डिग्री सेल्सियस उपयुक्त है) को सुनिश्चित किया जा सके ताकि सतह पर धुएं की सांद्रता को न्यूनतम किया जा सके, प्रकाश खिड़की परीक्षण बॉक्स के ऊपर है, और परीक्षण बॉक्स के बाहर प्रकाश खिड़की के चारों ओर 8 मिमी मोटी ऑप्टिकल प्लेटफॉर्म स्थापित है, और ऑप्टिकल टेबल को Ø 15 मिमी की धातु की छड़ से तय किया गया है जो निश्चित प्लेटफॉर्म और परीक्षण बॉक्स को जोड़ सकती है।

1.4 आंतरिक आकार: ऊंचाई 914 मिमी X चौड़ाई 914 मिमी X गहराई 610 मिमी

1.5 सामग्री: यह तीन परतों से बना है: बाहरी परत 1.5 मिमी मोटी स्टील प्लेट है, उच्च तापमान इलेक्ट्रोस्टैटिक बेकिंग बेज सफेद पेंट, मध्य परत 60 मिमी मोटी इन्सुलेट परत से बनी है, और आंतरिक परत 1.2 मिमी मोटी USU304 स्टेनलेस स्टील है, उच्च तापमान इलेक्ट्रोस्टैटिक बेकिंग काला पेंट, जिसे आसानी से साफ किया जा सकता है।

1.5 वायु इनलेट और निकास पोर्ट: वायु इनलेट परीक्षण बॉक्स के शीर्ष पर स्थापित है, जिसका व्यास Φ65 मिमी है, और बंद और खुले राज्यों को निकला हुआ किनारा के साथ एक सोलनॉइड वाल्व द्वारा नियंत्रित किया जाता है; निकास पोर्ट बाईं ओर के नीचे स्थापित है, जिसका व्यास Φ80 मिमी है, और इसे बंद और खुले राज्यों को नियंत्रित करने के लिए निकला हुआ किनारा के साथ एक सोलनॉइड वाल्व द्वारा नियंत्रित किया जाता है, और एक निकास पंखा संलग्न है।

2. फोटोइलेक्ट्रिक माप प्रणाली:यह बिजली की आपूर्ति, फोटोमल्टीप्लायर ट्यूब, आवर्धक पारभासी, शटर, फिल्टर, तटस्थ पारभासी, लेंस, ऑप्टिकल सिस्टम ऑब्सक्यूरा, प्रकाश स्रोत, और ऑप्टिकल विंडो हीटर से बना है

2.1. प्रकाश स्रोत:

2.1.1. प्रकाश स्रोत: यह 6.5V के गरमागरम लैंप, बिजली की आपूर्ति प्रदान करने वाले ट्रांसफार्मर (इनपुट 220V और आउटपुट 6.5V), और एक चर रोकनेवाला से बना है।

2.1.2. स्थापना: बल्ब परीक्षण कक्ष के नीचे अपारदर्शी अंधेरे बॉक्स में स्थापित है, जो प्रकाश स्रोत, एक उत्तल लेंस, एक प्रकाश खिड़की हीटर, और एक ऑप्टिकल विंडो से बना है।

2.1.3. विंडो एडर: AC220V बिजली की आपूर्ति, 9W प्रतिरोध तार से घिरा हुआ, खिड़की की ऊपरी सतह के तापमान (50 डिग्री सेल्सियस ~ 55 डिग्री सेल्सियस) को सुनिश्चित करने के लिए।

2.1.4. उत्तल लेंस: 51 मिमी व्यास, कैलिब्रेटेड और कैलिब्रेटेड, 51 मिमी के व्यास के एक रिंग को पूरी तरह से बनाता है और बीम के बाहर कोई अन्य प्रकाश नहीं होता है।

2.1.5. ऑप्टिकल विंडो: एक अबाधित पारभासी फिल्म और एक कैमरा ऑब्सक्यूरा बॉक्स से बना है।

2.2. फोटोडिटेक्टर:

2.2.1. फोटोडिटेक्टर: यह फोटोमल्टीप्लायर ट्यूब, आवर्धक फिल्टर, शटर, फिल्टर, तटस्थ फिल्टर, उत्तल लेंस, ऑप्टिकल विंडो, आदि से बना है।

2.2.2. फोटोमल्टीप्लायर ट्यूब:

2.2.2.1. फोटोमल्टीप्लायर ट्यूब के पैरामीटर: वोल्टेज: डीसी 1000V, बिजली की आपूर्ति: इनपुट 12V, आउटपुट 0 ~ -1200V 2mA

2.2.2.2. फोटोइलेक्ट्रिक सिस्टम प्रोसेसिंग: फोटोडिटेक्टर एक फोटोमल्टीप्लायर ट्यूब है, जो ए/डी नंबर टेम्पलेट से जुड़ा हुआ है, और मल्टी-स्टेज एम्प्लीफिकेशन माइक्रो कंप्यूटर द्वारा संसाधित किया जाता है। यह समय के साथ संबंधित ऑप्टिकल घनत्व के ट्रांसमिशन को लगातार माप सकता है, जो स्पेक्ट्रल संवेदनशीलता प्रतिक्रिया की 5 मात्राएं हैं, नग्न आंखों की प्रतिक्रिया के समान और डार्क करंट 0.001uA से कम है। फोटोमल्टीप्लायर ट्यूब की न्यूनतम संवेदनशीलता 0.5 तटस्थ फिल्टर के 100 प्रतिशत और ऑप्टिकल पथ में एक एनडी-2 आवर्धन फिल्टर को पढ़कर प्राप्त की जा सकती है।

2.2.3. आवर्धन फिल्टर: एनडी-2.0 ट्रांसमिशन 0.95% है, और ए प्रकाश स्रोत का रंग तापमान के = 2854 है।

2.2.4. शटर: बैफल और 0% सुधार ट्रांसमिशन के लिए उपयोग किया जाता है।

2.2.5. फिल्टर: क्षतिपूर्ति फिल्टर के लिए, ऑप्टिकल घनत्व 0.1 ~ 1.0 और 2.0 है, कुल 11 टुकड़े।

2.2.6. तटस्थ फिल्टर: एनडी-0.5, ट्रांसमिशन 31.7%, ए प्रकाश स्रोत रंग तापमान के = 2854।

2.2.7. उत्तल लेंस: व्यास 51 मिमी है, ताकि सीधी किरण को ऊपरी और निचले ऑब्सक्यूरा के बीच पारभासी प्लेट पर एक छोटे मजबूत स्थान पर केंद्रित किया जा सके।

2.2.7. ऑप्टिकल सिस्टम का कैलिब्रेशन: 3.0 के ऑप्टिकल घनत्व और 550 ~ 650nm की तरंग दैर्ध्य वाले तटस्थ फिल्टर के साथ पता लगाना।

2.2.8. ऑप्टिकल विंडो: एक अबाधित पारभासी शीट और एक कैमरा ऑब्सक्यूरा बॉक्स से बना है।

3. विकिरण शंकु:

3.1. विकिरण शंकु: यह 2600W की रेटेड शक्ति वाले हीटिंग तत्व से बना है, जो नमूना सतह के केंद्र में 10KW/m2 ~ 50KW/m2 विकिरण तीव्रता प्रदान कर सकता है। जब नमूना के केंद्र से 25 मिमी दूर अन्य दो स्थानों की विकिरण का परीक्षण किया जाता है, तो इन दो स्थानों की विकिरण नमूना के केंद्र की विकिरण के 85% से कम नहीं हो सकती है।

3.2. रेडिएंट कोन हीटर: एक स्वतंत्र बिजली की आपूर्ति द्वारा संचालित, एकल-चरण अलगाव ट्रांसफार्मर की शक्ति 3000W है, और तापमान नियंत्रण तेज चक्र के साथ थाइरिस्टर नियंत्रण को अपनाता है, और नियंत्रण तापमान ±2 डिग्री सेल्सियस पर स्थिर किया जा सकता है।

3.3. हीट फ्लो मीटर: 50kw/m2 की सीमा और 10 मिमी व्यास के प्राप्त विकिरण क्षेत्र में एक सपाट क्षेत्र, जिसकी सतह मैट काले रंग से लेपित है, और शीतलन जल-शीतित है।

3.4. इग्नाइटर: इग्नाइटर नोजल Φ4.0 मिमी एपर्चर कॉपर ट्यूब से बना है, और लौ की लंबाई और क्षैतिज माप 30 मिमी है।

4. गैस आपूर्ति प्रणाली:

4.1. गैस स्रोत: शुद्धता 95% है, प्रोपेन और हवा मिश्रित गैस, दबाव 170Kpa है

4.2. प्रोपेन फ्लोमीटर: 1 ~ 100 सेमी 3/मिनट

4.3. वायु फ्लोमीटर: 5 ~ 500 सेमी 3/मिनट

5. प्रदर्शन:

1. ट्रांसमिशन रिज़ॉल्यूशन: 0.0001%;

2. माप सीमा: 0-100 प्रतिशत; मापते समय स्वचालित गियर शिफ्टिंग।

3. माप सटीकता: ±3%;

4. कार्यशील वोल्टेज: AC200-240V 50Hz;

5. परिवेशी आर्द्रता: कमरे का तापमान -40 डिग्री सेल्सियस

6. कार्य वातावरण: जब उपकरण चल रहा हो, तो इसे सीधी धूप और कोई मजबूर हवा का प्रवाह नहीं होना चाहिए।

6. माप सॉफ्टवेयर:

कंप्यूटर ऑपरेशन इंटरफ़ेस और LabVIEW शैली पर आधारित। ट्रांसमिशन बनाम समय वक्र प्रदर्शित किया जाता है। चीनी और अंग्रेजी इंटरफ़ेस, और चीनी और अंग्रेजी निर्देश पुस्तिकाएं प्रदान करता है।
