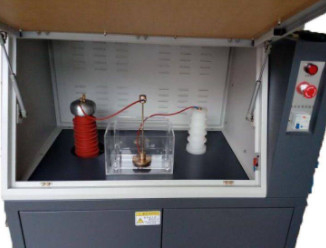

DX5130 केबल प्रतिरोध वोल्टेज परीक्षक स्वचालित समापन

DX5130केबल प्रतिरोध वोल्टेज परीक्षक

एसी और डीसी परीक्षण स्विचिंगः

1. इस उपकरण का उच्च वोल्टेज आउटपुट एसी वोल्टेज है। डीसी मूल सर्किट में श्रृंखला में एक उच्च वोल्टेज सिलिकॉन ढेर डालने से प्राप्त किया जाता है ताकि परीक्षण लूप एक धड़कन डीसी वोल्टेज है.इस प्रक्रिया का एहसास है कि सिलिकॉन स्टैक पहले से ही उच्च वोल्टेज ट्रांसफार्मर के उच्च वोल्टेज इन्सुलेशन टॉवर में है,और उच्च वोल्टेज सिलिकॉन ढेर आमतौर पर एक शॉर्ट सर्किट पोल के साथ शॉर्ट सर्किट किया जाता हैजब डीसी परीक्षण की आवश्यकता होती है, तो उच्च-वोल्टेज सिलिकॉन स्टैक को परीक्षण सर्किट से जोड़ने के लिए शॉर्ट-सर्किट रॉड निकाला जाता है, और लूप का वोल्टेज धड़कन डीसी वोल्टेज है।

2. परीक्षण के एसी और डीसी वोल्टेज स्विचिंग मुख्य रूप से निर्भर करता है कि क्या उच्च वोल्टेज इन्सुलेशन टॉवर में शॉर्ट सर्किट रॉड को हटा दिया जाता है। जब शॉर्ट सर्किट रॉड को हटा दिया जाता है,उच्च वोल्टेज बराबरी गेंद पर वोल्टेज डीसी वोल्टेज है, और जब शॉर्ट सर्किट रॉड डाला जाता है, उच्च वोल्टेज बराबरी गेंद पर वोल्टेज एसी वोल्टेज है।

3. सामने के पैनल पर डीसी एसी चयन बटन. इस बटन की स्थिति डिवाइस के वोल्टेज आउटपुट की प्रकृति को नहीं बदलता. बटन दबाकर,डिवाइस बस डीसी अलार्म सर्किट को जोड़ता है. उपयोगकर्ता को निर्देश दें कि जब दरवाजा खोला जाता है, तो आपको उच्च वोल्टेज बराबरी करने वाली गेंद को डिस्चार्ज करने की आवश्यकता है।उच्च वोल्टेज समानांतर गेंद के संपर्क में छुट्टी छड़ी के अंत बनाने के लिए पैनल पर निर्वहन डिवाइस दबाएंयह अनुशंसा की जाती है कि उपयोगकर्ता उच्च वोल्टेज बराबरी करने वाली गेंद से हर बार पांच सेकंड से अधिक समय तक संपर्क करे।

4डीसी परीक्षण में, कंप्यूटर को डीसी स्थिति भी चुननी चाहिए, अन्यथा परीक्षण परिणाम गलत है। इसे सरलता से रखने के लिए, एसी वोल्टेज डीसी वोल्टेज से गुणा किया जाता है।

प्रदर्शन विशेषताएंः

(1) दरवाजा सीमा संरक्षणः दरवाजा बंद न करें, भले ही पावर-ऑन बिंदु प्रयोग शुरू हो, उपकरण में कोई प्रतिक्रिया नहीं है, सॉफ्टवेयर में हैः सुरक्षा दरवाजा बंद नहीं होता है।

(2) वोल्टेज शून्य करने की सुरक्षाः यदि प्रयोग के दौरान बिजली अचानक काट दी जाती है,यह स्वचालित रूप से अगले बूट के बाद शून्य स्थिति में वापस आ जाएगी यह सुनिश्चित करने के लिए कि प्रारंभिक वोल्टेज शून्य स्थिति में है

(3) समाप्ति वोल्टेज संरक्षणः समाप्ति वोल्टेज सॉफ्टवेयर द्वारा यह सुनिश्चित करने के लिए सेट किया जा सकता है कि यदि चरण-अप प्रक्रिया के दौरान निर्दिष्ट वोल्टेज में असामान्य वृद्धि होती है,यह स्वचालित रूप से समाप्त हो जाएगा और शून्य पर वापस आ जाएगा

(4) उच्च वोल्टेज यांत्रिक सीमाः यदि सॉफ्टवेयर प्रणाली नियंत्रण खो देती है, तो वोल्टेज बढ़ता रहता है, और यह स्वचालित रूप से उच्च वोल्टेज सीमा के बाद शून्य पर वापस आ जाएगा,यदि इसे टूटने के बाद नहीं रोका जाता है, ओवरकोर्ट प्रोटेक्टर द्वारा एकत्रित डेटा यह सुनिश्चित करेगा कि वोल्टेज स्वचालित रूप से एक उच्च वोल्टेज संकेतक के साथ शून्य हो जाए, and the state of the indicator light can be judged by observing the status of the indicator to determine whether the voltage is really boosted or at the zero position If the experiment is done for a long timeउपकरण के अच्छे कामकाज को सुनिश्चित करने के लिए, उपकरण में ट्रांसफार्मर के अच्छे कामकाज को सुनिश्चित करने के लिए एक ट्रांसफार्मर निकास बंदरगाह है,और सेवा जीवन का विस्तार किया जाता है यदि प्रयोग मेंयदि नमूने में गंध या जलन और धुआं है, तो इसे निकास प्रणाली द्वारा समाप्त किया जा सकता है।

(5) स्वतंत्र ग्राउंडिंग सुरक्षा

(6) शॉर्ट सर्किट सुरक्षा

(7) सॉफ्टवेयर के गलत कामकाज की सुरक्षा

(8) रिसाव सुरक्षा

(9) प्रयोग के अंत में डिस्चार्ज सुरक्षा।
