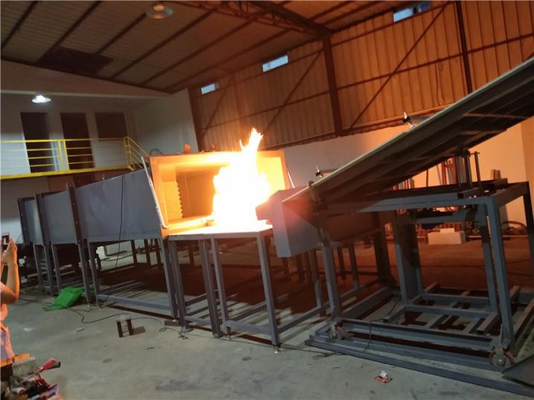

UL790 छत सामग्री, अग्नि प्रतिरोधक प्रदर्शन, फोटोवोल्टिक सेल लौ retardant प्रदर्शन परीक्षक

लागू दायरा:
इन आवश्यकताओं में भवन के बाहर सिमुलेटेड आग के संपर्क में आने वाली सभी छत सामग्री शामिल हैं, जिनका उपयोग ज्वलनशील या गैर-ज्वलनशील सब्सट्रेट पर स्थापित करने के लिए किया जाता है।यह सिमुलेटेड वास्तविक परिस्थितियों में छत और घटकों के अग्नि प्रतिरोध प्रदर्शन का मूल्यांकन करने के लिए है, और A1.82m, B2.4m, और C3.9m स्थितियों में नमूनों के AC स्तर का मूल्यांकन करने के लिए। इसका उपयोग फोटोवोल्टिक सेल मॉड्यूल के लौ retardant प्रदर्शन परीक्षण के लिए भी किया जा सकता है।
मानकों के अनुरूपः
यूएल 1730: बहु-घरों के आवासीय और होटल/मोटेल के कमरों में स्वतंत्र रहने वाली इकाइयों के लिए धुआं डिटेक्टर। मॉनिटरः आवासीय धुआं और धूल की स्थिति का पता लगाने के लिए विद्युत संकेत;
यूएल 790: छत की ढक्कनों की अग्नि प्रतिरोधकता परीक्षण के लिए मानक परीक्षण विधि;
आईईसी 61730-2 फोटोवोल्टिक मॉड्यूल परिशिष्ट ए अग्नि परीक्षण लौ फैलाव;
एएसटीएम एफ 108-04: छत कवरिंग की अग्नि प्रतिरोधकता परीक्षण के लिए मानक परीक्षण विधि;
एनएफपीए 256: छत की ढक्कनों की अग्नि प्रतिरोधक परीक्षण;

प्रदर्शन मापदंडः
डेक के ढलान को नियंत्रित करने के लिए सिलेंडरों का उपयोग करना
परीक्षण डेक के साथ अग्निरोधक बोर्ड
चरणों में तापमान को विनियमित करने के लिए स्वचालित नियंत्रण वाल्वों का उपयोग करना
परीक्षण नमूनों की स्थापना के लिए प्लाईवुड छत कवर सामग्री, आकार 1300 (W) × 1000 (D) × 120 (H);
गैर ज्वलनशील परीक्षण बोर्ड, परीक्षण बोर्ड के अंत में स्थापित, परीक्षण बोर्ड के नीचे टेम्परिंग की घटना को रोक सकता है;
स्टेनलेस स्टील पंखे के आकार की समायोजन प्लेट, समायोज्य परीक्षण कोण, आकारः 1440 (L) x 940 (H) मिमी;
गैर ज्वलनशील पैनल संयोजन, फ्रेम के सामने के छोर पर स्थापित, छतों और छतों का अनुकरण, बर्नर से नमूने तक लौ का विस्तार,330 (W) x 2130 (D) x 584 (H) मिमी के आयामों के साथ;
एक स्वतंत्र निकास नलिका जो प्रयोगशाला के बाहर से हवा निकाल सकती है;
वायु नलिका में मधुमक्खी फिल्टर स्थापित किया जाता है और गैस इनलेट पर गाइड फ्लेन स्थापित किए जाते हैं।
हवा के प्रवाह की दिशा को समायोजित करने के लिए वेंटिलेशन नलिका पर ढलान समायोजन पैनल स्थापित किया जाता है।
वेंटिलेशन डक्ट पर एक गाइड प्लेट लगायी गयी है, जो हवा की गति को बढ़ा सकती है ताकि यह सुनिश्चित किया जा सके कि परीक्षण प्लेट को आपूर्ति की जाने वाली वायु प्रवाह बाहरी हस्तक्षेप से प्रभावित न हो।गाइड प्लेट स्टेनलेस स्टील से बना है और इसकी स्थिति हवा के दबाव में बदलाव के साथ नहीं बदलता;
वायु नलिका सामग्री स्टेनलेस स्टील से बनी है, जो संक्षारण प्रतिरोधी और उच्च तापमान प्रतिरोधी है। आकार 2130 (W) x 762 (H) x 3000 (L) मिमी है;
फैन 220V, 50HZ, तीन चरण विद्युत है, एक रिवर्स प्रणाली से लैस है जो स्वचालित रूप से 300m3/min की प्रवाह दर के साथ हवा की गति को समायोजित कर सकता है;
निरंतर परिवर्तनीय गति रिवर्स कनवर्टर, 0 से 100% तक समायोजित किया जा सकता है;
गैस बर्नर (अवरोधक प्रज्वलन, लौ के प्रसार और उड़ान अग्नि परीक्षण के लिए उपयोग किया जाता है), 1.12 मीटर लंबा, 60.3 मिमी व्यास और 12.7 मिमी (डब्ल्यू) * 0 का संकीर्ण स्लिट।91 मीटर (एल) परीक्षण प्लेट के सामने एक तरफ;
गैस बर्नर 22000Btu/min (387kWh) प्रदान कर सकता है और तीन दहन स्तरों A, B और C के अनुसार स्वचालित रूप से गैस प्रवाह दर को समायोजित कर सकता है;
एक थर्मोकपल बर्नर के शीर्ष से 58.7 मिमी ऊपर स्थापित है, जो 888±28°C के तापमान का परीक्षण कर सकता है;
स्वचालित इग्निशन प्रणाली, परीक्षण की सुरक्षा प्रदर्शन सुनिश्चित, इग्निशन इलेक्ट्रोड उच्च वोल्टेज 1.8kVp द्रव्यमान प्रवाह नियंत्रक है;

स्वचालित तापमान नियंत्रण प्रणालीः
-वर्ग A और B: 760±28°C (1400±50°F) -21000~22000 Btu/min (369~387 kWh)
- वर्ग C: 704±28°C ((1300±50°F) -18000~19000 Btu/min (316~334 kWh) प्रत्येक गैस बर्नर के लिए अलग-अलग परीक्षण और नियंत्रण विधियों का पालन किया जाना चाहिए;

उच्च परिशुद्धता दबाव गेज और दबाव विनियमन वाल्व नियंत्रण गैस दबावः
-एलएनजी: एमएफएम का प्रयोग गैस प्रवाह दर को सटीक रूप से माप सकता है (गैस प्रवाह दर को एक स्वचालित नियंत्रण वाल्व द्वारा नियंत्रित किया जाता है);
-एलपीजी: हवा के प्रवाह की दर को विनियमित करने के लिए इन्वर्टर प्रणाली का प्रयोग करें: डेक पर गति को 19 ± 8 किमी/घंटा (5.5 मीटर/सेकंड) पर परीक्षण करें;
धातु जाल सामग्री को समर्थन देता है, और ट्रे सामग्री के पूर्ण दहन को सुविधाजनक बनाने के लिए घूम सकता है;
