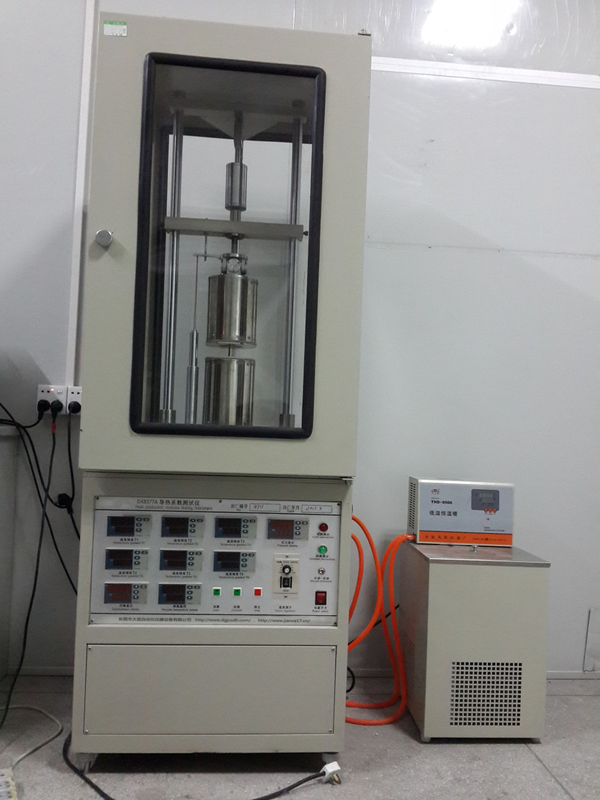

DX8377B थर्मल कंडक्टिविटी टेस्टर हीट फ्लो विधि

DX8377B थर्मल कंडक्टिविटी परीक्षक (हीट फ्लो विधि)

1. अवलोकन

यह उपकरण मुख्य रूप से पतले थर्मल कंडक्टरों, ठोस विद्युत अछूता सामग्री, थर्मल वसा, राल, रबर, बेरिलियम ऑक्साइड चीनी मिट्टी,एल्युमिना पोर्सिलेन और अन्य सामग्री, साथ ही ठोस इंटरफेस पर संपर्क थर्मल प्रतिरोध और सामग्री की थर्मल चालकता.और संलग्नक फ्रेम पाउडर राज्य सामग्री और पेस्ट सामग्री का पता लगा सकते हैं.

उपकरण संदर्भ मानकः MIL-I-49456A (इलाजिंग शीट, थर्मल कंडक्टिव राल, थर्मल कंडक्टिव ग्लास फाइबर रिफाइंस्ड);GB 5598-85 (बेरिलियम ऑक्साइड चीनी मिट्टी के बरतन की थर्मल चालकता निर्धारित करने की विधि)एएसटीएम डी 5470-2006 (पतली थर्मल कंडक्टिव ठोस विद्युत इन्सुलेशन सामग्री के गर्मी हस्तांतरण गुणों के लिए परीक्षण मानक) आदि।

उपकरण की विशेषताएंः स्वचालित दबाव, स्वचालित मोटाई मापने की डिवाइस के साथ, और स्वचालित नियंत्रण प्राप्त करने के लिए कंप्यूटर से जुड़ा हुआ है।उपकरण 6-बिंदु तापमान ढाल का पता लगाता हैयह विभिन्न दबावों के तहत थर्मल प्रतिरोध वक्र का पता लगा सकता है,और अनुकूलित गणितीय मॉडल का उपयोग कई मापदंडों जैसे कि सामग्री की थर्मल चालकता और थर्मल प्रतिरोध को मापने के लिए किया जा सकता है, साथ ही इंटरफेस पर संपर्क थर्मल प्रतिरोध।

इसका व्यापक रूप से कॉलेजों और विश्वविद्यालयों, वैज्ञानिक अनुसंधान इकाइयों, गुणवत्ता निरीक्षण विभागों और उत्पादन संयंत्रों में सामग्री थर्मल चालकता विश्लेषण और परीक्षण के लिए उपयोग किया जाता है।

2मुख्य मापदंड

1. नमूना आकारः ≤Φ30mm

2नमूना मोटाईः 0.02-20 मिमी

3थर्मल पोल तापमान नियंत्रण सीमाः कमरे का तापमान -99.99°C

4शीत ध्रुव तापमान नियंत्रण सीमाः 0-99.0°C

5थर्मल चालकता परीक्षण सीमाः 0.05 ~ 45 W/m*k

6थर्मल प्रतिरोध परीक्षण सीमाः 0.05 ~ 0.000005m2*K/W

7दबाव माप सीमाः 0~1000N

8विस्थापन माप सीमाः 0 ~ 30.00 मिमी

9परीक्षण सटीकताः 3% से बेहतर

10प्रयोगात्मक विधि: a. विभिन्न दबावों के तहत नमूना के थर्मल प्रतिरोध का परीक्षण b. सामग्री की थर्मल चालकता का परीक्षण c. संपर्क थर्मल प्रतिरोध का परीक्षण

11. कंप्यूटर पूरी तरह से स्वचालित परीक्षण है, और डेटा मुद्रित किया जाता है.
