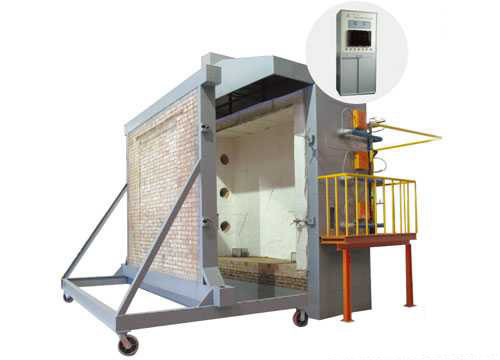

DX8342 भवन घटक अग्नि प्रतिरोध परीक्षण मशीन

आवेदन का दायरा: भवन के घटकों की अग्नि प्रतिरोधकता और भारवाहक ऊर्ध्वाधर विभाजन घटकों के अग्नि प्रतिरोधक प्रदर्शन के परीक्षण के लिए उपयुक्त है।
कामकाजी वोल्टेजः AC 380V ± 10% 50NZ.
भट्ठी का शरीरः प्रयोगात्मक भट्ठी का मार्ग ईंटों, इस्पात संरचना और अग्निरोधी सामग्रियों से बना है।
नमूना आकारः 300 मिमी चौड़ा × 300 मिमी ऊंचा (अनुकूलित) ।
भट्ठी के अंदर के आयाम लगभग हैंः
ऊर्ध्वाधर भट्ठी: L3.2m × W2.2m × H4.0m
क्षैतिज भट्ठी: L3.2m × W3.2m × H1.5m।
गैस प्रवाह दरः 0-100L/मिनट, 2.5 स्तरों की माप सटीकता के साथ।
वायु प्रवाह दरः 0-50m3/min, माप सटीकता≤±0.5m3/min.
गैस टैंक क्षमताः ≥ 50kg×6
भार माप उपकरणःभार मूल्य का ±2.5% जोड़ा जाना चाहिए (भार प्रकार परीक्षण के लिए आवश्यक) ।
परीक्षण टुकड़ा अंतर माप जांचः एक व्यास 6mm±0.1mm और एक व्यास 25mm±0.2mm के साथ।
दहन प्रणालीः गैस वितरण प्रणाली (10 मीटर के भीतर), नोजल (कम से कम 20) और नियामक वाल्व।
दहन गैस स्रोत: प्रोपेन, तरलीकृत गैस।
ओवन तापमान नियंत्रण प्रणालीः अधिकतम नमूनाकरण बिंदु 10 अंक है।
वेंटिलेशन प्रणाली और नियंत्रण वायु वाल्व आदि
नमूने की पिछली आग की सतह पर विकिरण गर्मी का माप सीमा 0 ~ 10W/cm2 है।
भट्ठी के दबाव माप सीमाः 0-100pa
माप की सटीकताः≤±3pa.
परीक्षण तापमानः भट्ठी तापमान नियंत्रण T-T0=3451g (8t+1) की आवश्यकता को पूरा करता है और इसके तापमान नियंत्रण विचलन
जब 0 मिनटजब 10 मिनटजब T>30min, d≤5%
ओवन का तापमानः±15°C.
नमूने का आंतरिक तापमानः±10°C.
परीक्षण टुकड़ा वापस आग का तापमानः ± 4°C.
भट्ठी के दबाव के लिए माप की शर्तेंः
प्रयोग के 5 मिनट के बाद, भट्ठी निम्नलिखित निर्दिष्ट सकारात्मक दबाव स्थितियों तक पहुंचनी चाहिए।
क्षैतिज घटक - परीक्षण टुकड़े के नीचे 100 मिमी के क्षैतिज विमान पर, भट्ठी का दबाव 15pa±5pa है।
ऊर्ध्वाधर घटक - भट्ठी के अंदर 3 मीटर की ऊंचाई पर और परीक्षण-टुकड़े की सतह से 100 मिमी दूर स्थित है। भट्ठी का दबाव 15pa±5pa है।
प्रयोग के 10 मिनट के बाद, भट्ठी को निम्नलिखित निर्दिष्ट सकारात्मक दबाव स्थितियों तक पहुंचना चाहिए।
क्षैतिज घटक - परीक्षण-टुकड़े के नीचे 100 मिमी के क्षैतिज विमान पर, भट्ठी का दबाव 17pa±3pa है।
ऊर्ध्वाधर घटक - भट्ठी के अंदर 3 मीटर की ऊंचाई पर और परीक्षण टुकड़े की सतह से 100 मिमी दूर स्थित है। भट्ठी का दबाव 17pa±3pa है।
भट्ठी का तापमानः±15°C, 1 मिमी के व्यास के थर्मोकपल का प्रयोग करते हुए।
परीक्षण टुकड़ा वापस आग तापमानः ± 4 °C, 0.5 मिमी के तार व्यास के साथ एक थर्मोकपल के साथ।
बख्तरबंद प्लेटिनम रोडियम प्लेटिनम एस-मूल्य थर्मोकपल, सटीकता स्तर II.
बख्तरबंद निकेल क्रोमियम निकेल सिलिकॉन के-मूल्य थर्मोकपल, वर्ग II.
टाइमिंग रेंजः 0-120 मिनट टाइमिंग सटीकताः <± 1s.
नमूना तापमान का पता लगाने की प्रणालीः अधिकतम नमूनाकरण बिंदु 20 अंक है।

आवेदन का दायराः परीक्षण भट्ठी राष्ट्रीय मानक GB/T7633-2008 में निर्दिष्ट तकनीकी संकेतकों और आवश्यकताओं को पूरा करती है,और गैर-लोडिंग क्षैतिज दरवाजे और रोलिंग शटर की अग्नि प्रतिरोध प्रदर्शन परीक्षण के लिए उपयुक्त है.
मुख्य मापदंडः
बिजली की खपतः 6 किलोवाट
ओवन दबाव माप सीमाः 0-100Pa माप की सटीकताः ≤ ± 3Pa
वायु प्रवाह दरः 0-50m3/min माप की सटीकताः ≤ ± 0.5 m3/min
दहन गैस स्रोतः प्रोपेन, तरलीकृत गैस (उपयोगकर्ता द्वारा प्रदान की गई)
गैस टैंक क्षमताः 50 किलोग्राम × 6
नमूने की पिछली आग की सतह पर विकिरण गर्मी की माप सीमाः 0-10W/cm2;
भट्ठी के दबाव की माप सीमाः 15Pa ± 5Pa;
परीक्षण तापमानः कार्यक्रम तापमान 15 मिनट के लिए वृद्धि, कमरे का तापमान ~ 718 °C,
30 मिनट कमरे का तापमान ~ 821 °C, 60 मिनट कमरे का तापमान ~ 925 °C,
90 मिनट कमरे का तापमान ~ 986 °C; 120 मिनट कमरे का तापमान ~ 1029 °C;
180 मिनट कमरे का तापमान ~ 1115 °C, 240 मिनट कमरे का तापमान ~ 1150 °C;
तापमान माप सेंसरः भट्ठी के अंदरः 9 बख्तरबंद निकेल क्रोमियम निकेल सिलिकॉन के-मूल्य थर्मोकपल्स, सटीकता स्तरः II
बैकफायरः 29 बख्तरबंद निकेल क्रोमियम निकेल सिलिकॉन के-मूल्य थर्मोकपल्स, सटीकता स्तरः II
समय सीमाः 0-240 मिनट समय सटीकताः <± 1 सेकंड
बाहरी नमूना आकारः (विशेष विनिर्देशों उपयोगकर्ताओं द्वारा अनुकूलित किया जा सकता है)
उपकरण का व्यावहारिक क्षेत्रः लंबा × चौड़ा × ऊंचा (3.8 × 2.4 × 4.5) मीटर;
उपकरण का वजनः 4500 किलोग्राम (परीक्षण भट्ठी को साइट पर स्थापित किया जाना चाहिए);
गैसीकरण प्रणालीः 150 किलोग्राम/घंटा (वैकल्पिक)

आईएसओ 9705:2003 एक छोटे कमरे के कोने में होने वाली आग का अनुकरण करने के लिए एक परीक्षण विधि निर्दिष्ट करता है।यह विधि एक मानक प्रज्वलन स्रोत का उपयोग करती है और इसका उद्देश्य आग के विकास पर सतह उत्पादों के प्रभाव का मूल्यांकन करना है. यह विधि मानक प्रज्वलन स्रोत के तहत उत्पन्न होने वाली आग के प्रज्वलन से लेकर प्रज्वलन तक जलने के बारे में डेटा प्रदान करती है; आईएसओ 9705:2003 में भी कमरे के अंदर और बाहर मापने की विभिन्न तकनीकें पेश की गई हैं।इस लेख में आईएसओ 9705 प्रयोग संभावित उपयोगकर्ताओं के लिए पृष्ठभूमि जानकारी और समर्थन प्रदान करता है। यह उपयोगकर्ताओं को आग स्रोत परीक्षण पर तकनीकी जानकारी प्रदान करता है,कमरे में बर्नर का गर्मी प्रवाह, आग में कमरे का ताप संतुलन, उत्पन्न धुएं और विषाक्त गैसों के प्रकार और इन परीक्षणों के अनुकरण परिणाम।यह उपयोगकर्ताओं को विशिष्ट परियोजनाओं या विनियमों के लिए परीक्षण चरणों का चयन करने में मदद करने के लिए आवश्यक जानकारी प्रदान करता है.
हमारे देश में परीक्षण विधि इस परीक्षण विधि को समकक्ष रूप से अपनाती है और विकसित मानक GB 20286 के परिशिष्ट B और परिशिष्ट C हैं।
मानकों के अनुरूपः आईएसओ 9705, एनएफपीए 266, जीबी20286 परिशिष्ट बी और परिशिष्ट सी, आदि

तकनीकी मापदंडः
1. 19 इंच का उपकरण रैक, जिसमें ऑक्सीजन, कार्बन डाइऑक्साइड और कार्बन मोनोऑक्साइड विश्लेषक शामिल हैं
2ऑक्सीजन विश्लेषक गैस में ऑक्सीजन की एकाग्रता का पता लगाने के लिए पैरामैग्नेटिक दबाव में परिवर्तन को मापने की विधि का उपयोग करता है। प्रतिक्रिया समय (T90) 3.5 s, आंतरिक संकेत प्रसंस्करण समय < 1 s,दबाव सेंसर (आंतरिक) 50-200 kpa, नाम प्लेट पर न्यूनतम सीमा का शून्य विचलन <0.5%/महीना, वर्तमान माप सीमा का 0.5%/महीना, दोहराव त्रुटि <1% वर्तमान माप सीमा,न्यूनतम पता लगाने की सीमा<वर्तमान माप सीमा का 1%, रैखिक त्रुटि वर्तमान माप सीमा का < 1%
3कार्बन डाइऑक्साइड विश्लेषक और कार्बन मोनोऑक्साइड विश्लेषक गैर-विशिष्ट अवरक्त प्रकार के होते हैं, जो इस सिद्धांत पर आधारित होते हैं कि गैस अणुओं में विशिष्ट अवरक्त प्रकाश अवशोषण बैंड होते हैं।और एकल बीम अल्टरनेटिंग इन्फ्रारेड विश्लेषण विधि को अपनाएं. न्यूनतम पता लगाने की निचली सीमा वर्तमान माप सीमा का 1% है। जब रैखिक त्रुटि माप अधिकतम सीमा के भीतर है, तो यह पूर्ण सीमा का ± 1% से कम है।पुनरावृत्ति नाम प्लेट पर न्यूनतम सीमा के ± 1% से कम है. प्रतिक्रिया समय (T90 समय) 30 सेकंड से कम है जब नमूना गैस प्रवाह दर लगभग 1.2L/मिनट है
4. ऑक्सीजन विश्लेषक की सीमा 0-25%, कार्बन डाइऑक्साइड विश्लेषक की सीमा 0-10% और कार्बन मोनोऑक्साइड विश्लेषक की सीमा 0-1% है
5. ठंड के जाल को नियंत्रित करने के लिए एक तापमान नियंत्रक का उपयोग करके, प्रयोग की गैस निष्कर्षण प्रक्रिया के दौरान पर्याप्त नमी हटा दी जाती है
6गैस नमूनाकरण दोहरे सिर वाला पंप, जो दहन के दौरान उत्पन्न गैस के नमूनों को लगभग 30 मीटर दूर स्थित एक विश्लेषक को प्रेषित करने में सक्षम है
7डेटा संग्रह प्रणाली (प्रचालन और नियंत्रण कार्यक्रमों सहित)
8अधिग्रहण बोर्ड 16 बिट व्यापक लाभ रेंज को अपनाता है, जिसमें एनालॉग और डिजिटल I/O बोर्ड हैं।
9थर्मोकपल प्रकारः K-प्रकार, सीमाः परिवेश तापमान ~ 1500 डिग्री सेल्सियस
10डेटा संग्रह प्रणाली को डेटा संग्रह करने के लिए डेटा रिकॉर्डर या ऑन-साइट पॉइंटर स्थापित करके शुरू किया जा सकता है।
11डेटा संग्रह प्रणाली में निम्नलिखित घटक शामिल हैंः
12बिट थर्मोकपल इनपुट मॉड्यूल, 16 बिट एनालॉग इनपुट मॉड्यूल, डिजिटल इनपुट/आउटपुट मॉड्यूल, 12 बिट एनालॉग आउटपुट मॉड्यूल, 4 और 8 स्लॉट बेसबोर्ड, कनेक्शन सॉकेट, नेटवर्क मॉड्यूल,बिजली की आपूर्ति 24V 5A DC सार्वभौमिक शक्ति इनपुट, डेटा अधिग्रहण कंप्यूटर, प्रिंटर।
