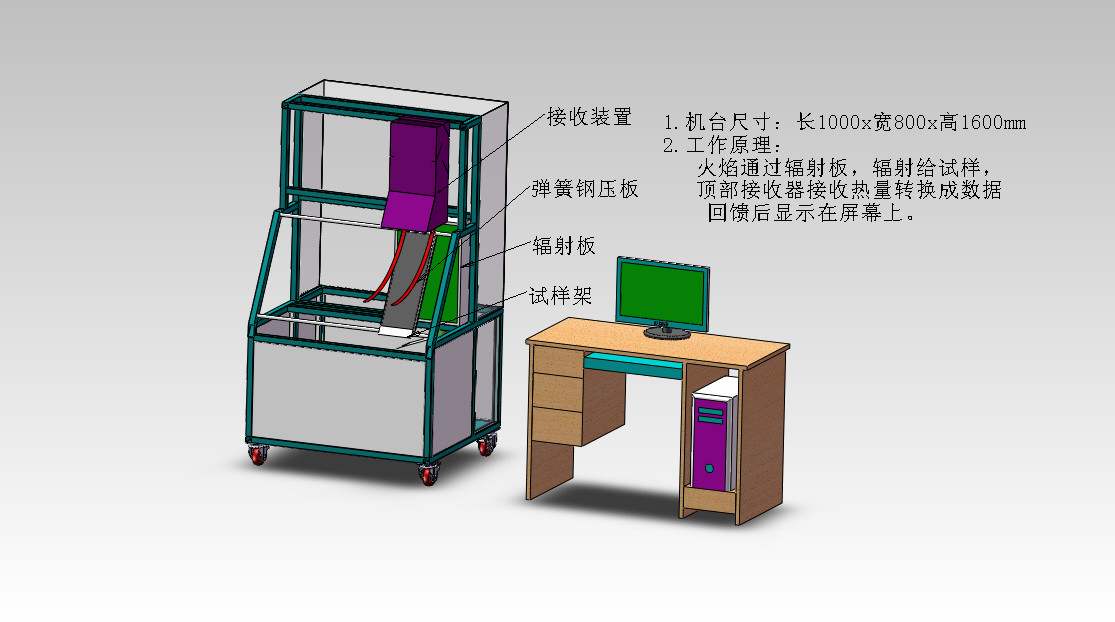

DX8335A विकिरण प्लेट लौ प्रसार परीक्षक

उत्पाद का परिचय:

रेडिएंट पैनल लौ फैलाव परीक्षक का उपयोग गैस थर्मल रेडिएंट पैनल का उपयोग करके भवन सतह सामग्री (ASTM E162) और फोम प्लास्टिक (ASTM D3675) की ज्वलनशीलता का परीक्षण करने के लिए किया जाता है।लौ फैलाव सूचकांक (आईएस) लौ फैलाव और गर्मी अपव्यय जैसे कारकों द्वारा निर्धारित किया जाता हैयह कई उद्योग मानकों में एक आवश्यक पैरामीटर है, विशेष रूप से सार्वजनिक परिवहन (ट्रेन और बसों) के लिए। डेटा संग्रह और विश्लेषण स्वचालित रूप से सॉफ्टवेयर द्वारा पूरा किया जाता है।

संदर्भ मानक:

एएसटीएम ई 162 रेडिएंट हीट एनर्जी का उपयोग करने वाली सामग्रियों की सतह ज्वलनशीलता के लिए मानक परीक्षण विधि • एएसटीएम डी 3675:रेडिएंट हीट एनर्जी का उपयोग करने वाली लचीली छिद्रित सामग्रियों की सतह ज्वलनशीलता के लिए मानक परीक्षण विधि

उत्पाद की विशेषताएंः

l फ्रेम संरचना स्टेनलेस स्टील सामग्री से बनी है; सुंदर और संक्षारण प्रतिरोधी; परावर्तक प्लेट एक कास्ट आयरन फ्रेम से बनी है, जिसकी सतह का आकार 305X457 मिमी है।यह छिद्रपूर्ण अग्निरोधी सामग्री से बना है और 815 °C के तापमान पर काम करता है;

l फिल्टर एक पंखे से लैस है जो परावर्तक प्लेट को हवा की आपूर्ति कर सकता है;

l उपकरण में एक इग्निटर, इलेक्ट्रॉनिक इग्निशन और स्वचालित फ्लेमआउट सुरक्षा निगरानी उपकरण शामिल है।

1. स्टेनलेस स्टील के नमूना धारक के साथ अवलोकन बिंदुओं को प्रत्येक 3 इंच पर सेट किया जाता है ताकि लौ के सामने की प्रगति का अवलोकन किया जा सके;

पाइरोमीटर, विकिरण प्लेट, ब्रैकेट सहित सतह तापमान को मापता है; तापमान 815 °C तक पहुंचता है;

l स्टेनलेस स्टील नमूना धारक और इग्निशन नोजल डिवाइस;

l वायु प्रवाह मीटर, गैस नियंत्रण वाल्व, विकिरण प्लेट में भेजे जाने वाले गैस के मिश्रण को नियंत्रित करता है;

थर्मोकपल्स की आसान सफाई के लिए अलग किए जाने वाले भाग के साथ स्टेनलेस स्टील के निकास पाइप। निकास पाइप मानक के अनुसार 8 थर्मोकपल्स से लैस है;

l बर्नर को 1.8 मिमी के छेद के साथ 16 अलग-अलग कोणों पर और केंद्र रेखा के साथ कैलिब्रेट करें;

l परावर्तक के सतह के तापमान को नियंत्रित करने के लिए, 180 °C ~ 230 °C का एक ब्लैकबॉडी तापमान सेट करना आवश्यक है, ± 5 °C तक सटीक,2M की दूरी से 250 मिमी की सतह त्रिज्या के साथ परावर्तक के सतह तापमान का अवलोकन करने के लिए उपयुक्त;

l अछूता थर्मोकपल के साथ तापमान माप स्टैक;

एल आयातित गर्मी प्रवाह मीटर (सर्कुलर पन्नी प्रकार) विकिरण प्लेट (0-100kW/m2) की थर्मल विकिरण स्थिति का परीक्षण करने के लिए;

l DAQ प्रणाली स्वचालित नियंत्रण और माप प्राप्त कर सकती है;

l गैस सुरक्षा नियंत्रण और सर्किट कट-ऑफ डिवाइस;

नियंत्रण प्रणाली:

1. स्वतंत्र विद्युत नियंत्रण कैबिनेट;

2मानक नियंत्रण कैबिनेट, कंप्यूटर+लैबव्यू बुद्धिमान नियंत्रण प्रणाली;

3. बुद्धिमान प्रणाली परीक्षण और आसान संचालन;

4. आयातित गैस प्रवाह मीटर, गैस प्रवाह दर के सटीक नियंत्रण;

5. विकिरण स्तरों का स्वचालित कैलिब्रेशन और प्रयोगात्मक विकिरण स्तरों का स्वचालित नियंत्रण;

6. 0.5m/s की निकास पंखे प्रवाह दर;

7कंप्यूटर से लैस, प्रयोगात्मक डेटा स्वचालित रूप से सहेजा जाता है।

8गैस: औद्योगिक प्रोपेन गैस (उपयोगकर्ता द्वारा प्रदान की जाती है) ।
