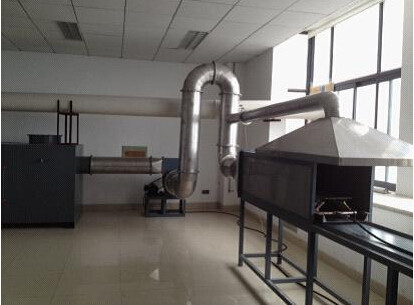

DX8332B रोडवेज प्रोपेन दहन प्रदर्शन परीक्षक

आवेदन का दायरा: मुख्य रूप से कोयले की खानों में उपयोग किए जाने वाले पूरे कोर कपड़े के साथ लौ retardant कन्वेयर बेल्ट के प्रोपेन दहन प्रदर्शन का परीक्षण करने के लिए उपयुक्त है।MT914-2008 के अनुसार "कोयला खदान के कपड़े के लिए पूर्ण कोर लौ retardant कन्वेयर बेल्ट", सुरंगों में प्रोपेन के दहन प्रदर्शन का परीक्षण किया जाता है।निकास पंखे प्रणाली पानी पर्दे सक्रिय कार्बन के माध्यम से निकास गैस को शुद्ध करने और इसे छुट्टी देने के लिए सक्रिय है, राष्ट्रीय उत्सर्जन मानकों को पूरा करते हैं।

मुख्य तकनीकी मापदंडः

1लेन: एक कक्ष से मिलकर, कक्ष की बाहरी दीवार 25 मिमी की अग्निरोधक सामग्री से निर्मित है, जिसमें 460 मिमी x 460 मिमी का इनलेट आकार और 1676 मिमी की लंबाई है।यह एक 1 के माध्यम से एक 300 मिमी व्यास निकास पाइप से जुड़ा हुआ है.5 मिमी मोटी स्टेनलेस स्टील शंकु कनेक्टर

2. निकास हुडः 1.5 मिमी मोटी स्टेनलेस स्टील से बना, सीधे परीक्षण कक्ष के ऊपर रखा गया, जिसका उपयोग परीक्षण प्रक्रिया के दौरान भट्ठी के बाहर से फैलने वाले धुएं को निकालने के लिए किया जाता है;

3. ब्रैकेट: फिक्स्ड कन्वेयर बेल्ट के नमूनों को रखने के लिए उपयोग किया जाता है। परीक्षण बेंच में 1500 मिमी की लंबाई, 220 मिमी की चौड़ाई और 160 मिमी की ऊंचाई के विनिर्देश हैं, जिसमें 10 मिमी के व्यास के स्टील की सलाखें शामिल हैं।

4बेंज़ीन अल्किल बर्नर: छह दहन इंजेक्टरों से बना है, जिसमें नोजल 45 डिग्री के कोण पर अंदर की ओर झुका हुआ है

5परीक्षण सामग्रीः ≥ 95% प्रोपेन गैस से भरी हुई (उपयोगकर्ता द्वारा प्रदान की गई)

6. नमूनेः लौ retardant कन्वेयर बेल्ट

7भार यंत्र: परीक्षण से पहले और बाद में कन्वेयर बेल्ट के नमूने और गैस सिलेंडर के वजन को तौलने के लिए प्रयोग किया जाता है; 30kg/0.001kg

8वायुमापक: कक्ष के तल से 310 मिमी और कक्ष के प्रवेश द्वार से 285 मिमी की दूरी पर केंद्र रेखा पर रखा जाता है।

9थर्मोकपल्स: K प्रकार, बाहरी व्यास 3 मिमी से अधिक नहीं; तार व्यास 0.5 मिमी, सटीकता स्तर II से कम नहीं, 1300 °C सीमा;

10तापमान नियंत्रण प्रणाली: कम्प्यूटर द्वारा नियंत्रित, थर्मोकपल द्वारा उत्पन्न मिलीवोल्ट सिग्नल सिग्नल समायोजन बोर्ड को भेजा जाता है।एनालॉग सिग्नल को डेटा अधिग्रहण कार्ड के माध्यम से डिजिटल सिग्नल में परिवर्तित किया जाता है, और फिर कंप्यूटर सॉफ्टवेयर द्वारा नियंत्रित और रिपोर्ट;

11टाइमरः रिज़ॉल्यूशनः 0.1S, त्रुटि 1s/h से अधिक नहीं

12. ईंधन प्रवाह मीटरः 35~350L/H समायोज्य,नियंत्रण सटीकता ± 2L/h

13ईंधन की खपत नियंत्रण सटीकताः 565 ± 2g/50min

14. बिजली आपूर्ति वोल्टेजः AC380V 50Hz तीन चरण पांच तार प्रणाली;

15बिजली की खपतः 4.01 किलोवाट;

16परीक्षण वातावरण का तापमानः 5 °C -30 °C

17ऊर्ध्वाधर मोड़ 6800 * 4400 * 2700 मिमी या क्षैतिज सीधी रेखा 9500 * 1800 * 2700 मिमी।

उपकरण संरचनाः चार मुख्य भागों से मिलकर बना हैः मुख्य नियंत्रण बॉक्स, ब्लोअर डिवाइस, दहन ब्रैकेट और दहन नोजल।

नियंत्रण बॉक्स चलती है।

निकास पंखे की वायु शुद्धिकरणः निकास पंखे पर निकास नलिका स्थापित करने के बाद, हवा सुरंग के माध्यम से गुजरती है और हवा की प्रवाह दर को एक नियंत्रण वाल्व द्वारा नियंत्रित किया जाता है।

फ्रेम सामग्री उच्च गुणवत्ता वाले 304 स्टेनलेस स्टील वर्ग वेल्डिंग से बना है, और नियंत्रण बॉक्स सामग्री (t=1.2mm) इलेक्ट्रोस्टैटिक स्टील प्लेट है। सतह प्लास्टिक के साथ छिड़का हुआ है,जो अधिक चिकनी और सुंदर है.

स्प्रे लैंप: SUS304 सामग्री, हमारी कंपनी द्वारा स्वयं निर्मित।

नियंत्रण प्रणाली:

1 नियंत्रण बॉक्स रिले नियंत्रण प्रणाली को अपनाता है, और सभी इलेक्ट्रॉनिक घटक अग्रणी घरेलू ब्रांडों से हैं, जो मशीन के कार्य प्रदर्शन और पता लगाने की सटीकता को बेहतर ढंग से सुनिश्चित कर सकते हैं।

तापमान आयातित बुद्धिमान पीआईडी तापमान नियंत्रक (स्वचालित गणना समारोह के साथ) और उच्च परिशुद्धता पीटी 100 थर्मोकपल सेंसर और टाइमर को अपनाता है।

3 उपकरण में निम्नलिखित सुरक्षा सुरक्षा उपकरण हैंः पावर ओवरलोड, शॉर्ट सर्किट सुरक्षा, कंट्रोल सर्किट ओवरलोड सुरक्षा, और अल्ट्रा-उच्च तापमान सुरक्षा।
