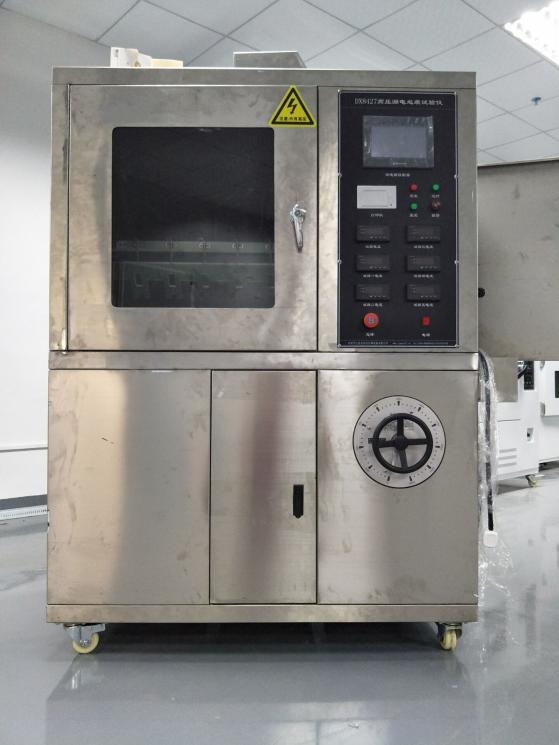

DX8427 उच्च वोल्टेज रिसाव निशान परीक्षण मशीन

डीएक्स8427एचigh-वोल्टेज रिसाव ट्रेस परीक्षण मशीन

1,एसआवेदन का सामना:

मुख्य रूप से विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों और उनकी सामग्रियों के विद्युत ट्रेस और संक्षारण के प्रतिरोध का परीक्षण करने के लिए उपयुक्त है, जो बिजली आवृत्ति (48 हर्ट्ज -62 हर्ट्ज) पर तरल प्रदूषकों और झुकी हुई सतह के नमूनों के उपयोग का अनुकरण करता है। विद्युतीकरण और संक्षारण के प्रतिरोध के माप के माध्यम से कठोर पर्यावरणीय परिस्थितियों में उपयोग की जाने वाली विद्युत इन्सुलेशन सामग्री के प्रतिरोध स्तर का मूल्यांकन करें। विद्युत उत्पादों में नमी और अशुद्धियों के प्रभाव में, विभिन्न ध्रुवों के चार्ज किए गए हिस्सों के बीच या चार्ज किए गए हिस्सों और ग्राउंडेड धातु के बीच इन्सुलेशन रिसाव हो सकता है। परिणामस्वरूप चाप टूटने, शॉर्ट सर्किट, या डिस्चार्ज के कारण सामग्री के क्षरण का कारण बन सकता है और यहां तक ​​कि आग भी लग सकती है। यह परीक्षक एक विनाशकारी परीक्षण है जो इन्सुलेशन सामग्री पर उपरोक्त स्थिति का अनुकरण करता है, जिसका उपयोग एक विद्युत क्षेत्र और एक निर्दिष्ट वोल्टेज पर पानी युक्त अशुद्धता की कार्रवाई के तहत इंसुलेटर के रिसाव और अंकन के सापेक्ष प्रतिरोध को मापने और मूल्यांकन करने के लिए किया जाता है। यह विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों, जैसे रिले सॉकेट, रूपांतरण स्विच कवर, कॉन्टैक्टर आदि में ठोस विद्युत इन्सुलेशन सामग्री और उनके उत्पादों के लिए उपयुक्त है।

2, मानकों के अनुरूप:

GB/T6553-2014/IEC60587-1984 की आवश्यकताओं के अनुसार "गंभीर पर्यावरणीय परिस्थितियों में ट्रेसिंग और संक्षारण के लिए विद्युत इन्सुलेशन सामग्री के प्रतिरोध का मूल्यांकन करने के लिए परीक्षण विधि" और DL/T810-2002 "± 500kV डीसी रॉड सस्पेंशन कंपोजिट इंसुलेटर के लिए तकनीकी स्थितियां", मानक में निर्दिष्ट सिमुलेशन परीक्षण आइटम इन्सुलेशन सामग्री का एसी/डीसी रिसाव ट्रेसिंग परीक्षण, रबर, प्लास्टिक और अन्य विद्युत इन्सुलेशन सामग्री जैसे इच्छुक विमान विधि पर लागू होता है। सिलिकॉन रबर परीक्षकों और सिलिकॉन परीक्षकों के पांच सेटों के लिए मानक

तकनीकी मापदंड:

इलेक्ट्रोड: 0.5 मिमी मोटी सामग्री: स्टेनलेस स्टील;

ऊपरी और निचले इलेक्ट्रोड के बीच की दूरी: 50.0 मिमी ± 0.1;

टेस्ट वोल्टेज: 100V-6000V स्टीप्लेस एडजस्टेबल;

वोल्टेज नियामक: आउटपुट: 0 ~ 250V से समायोज्य, 5KVA की क्षमता के साथ;

जब सर्किट करंट 60mA हो, तो वोल्टेज आउटपुट काट दें;

परीक्षण का समय: 6 घंटे;

गिरने की सटीकता: 0.5%;

वोल्टेज स्थिरता: ± 1%;

उच्च परिशुद्धता वोल्टेज नियामक: आउटपुट AC220V। पावर 6000W. सटीकता ± 1%;

परीक्षण ट्रांसफार्मर: क्षमता 5KVA. अधिकतम आउटपुट वोल्टेज AC6000V (या DC6000V वैकल्पिक);

ट्रेस डिटेक्शन: मानक GB/T6553-2003/4.1.2 के अनुसार, एक वोल्टेज (2.5kV, 3 5kV और 4.5kV) लागू करें, और एक निश्चित प्रवाह दर पर दूषित तरल को ड्रिप करें। यदि धारा बिना प्रवाहित हुए 6 घंटे तक 60mA से नीचे है, तो इसे प्रवाहित माना जाता है;

ड्रॉपिंग डिवाइस: 0.00185-20 मिलीलीटर प्रति मिनट की प्रवाह सीमा, 0.1-50 क्रांति प्रति मिनट की कार्य गति और 0.5% से कम की प्रवाह सटीकता त्रुटि के साथ, राल्फ प्रिसिजन पेरिस्टाल्टिक पंप का उपयोग करना;

आउटपुट वोल्टेज: एसी/डीसी (स्विच करने योग्य)

केस: SUS304 स्टेनलेस स्टील (ब्रश सतह) से बना;

सीवेज टैंक 316 स्टेनलेस स्टील से बना है और एक सीलिंग डिवाइस से सुसज्जित है।

वॉल्यूम 0.56m3 है, स्टूडियो वॉल्यूम: 900L * 650W * 950H (मिमी);

उपकरण आयाम: 1200L * 750W * 1800H (मिमी), लंबाई 750 * चौड़ाई 1180 * ऊंचाई 1760 मिमी, लकड़ी का बक्सा 890 * 1320 * 1900

वजन: लगभग 200KG

नियंत्रण उपकरण: पीएलसी + ताइवान वेनव्यू टच स्क्रीन नियंत्रण, सटीक नियंत्रण, सरल संचालन, पूरी तरह से मानवीकृत डिजाइन, परीक्षण के बाद स्वचालित रिपोर्ट पीढ़ी और पैनल थर्मल प्रिंटर को अपनाना समय पर परीक्षण परिणाम प्रिंट कर सकता है;

परीक्षण समूहों की संख्या: पांच समूह (परीक्षण के दौरान, एक पंप बूंदों के एक समूह को नियंत्रित करता है, और परीक्षण प्रक्रिया एक दूसरे को प्रभावित नहीं करती है, जो आमतौर पर बाजार में नहीं देखा जाता है क्योंकि एक पंप पांच समूहों को नियंत्रित करता है) (अलग-अलग या एक साथ परीक्षण किया जा सकता है)

परीक्षण चरण:

प्रयोग के लिए तैयारी: जब तक अन्यथा निर्दिष्ट न हो, प्रयोग (23±2)℃ के परिवेश तापमान पर आयोजित किया जाना चाहिए, जिसमें प्रत्येक सामग्री के लिए पांच नमूनों का परीक्षण किया जाना चाहिए। नमूना स्थापित करते समय, मैट परीक्षण सतह नीचे की ओर होनी चाहिए, जिससे यह क्षैतिज तल के साथ 45° का कोण बने। जैसा कि चित्र 3बी में दिखाया गया है, दो इलेक्ट्रोडों के बीच की दूरी (50 ± 0.5) मिमी है

टिप्पणी:प्रत्येक प्रयोग के लिए नए फिल्टर पेपर पैड का उपयोग करें।

सबसे पहले, फिल्टर पेपर को पूरी तरह से गीला करने के लिए दूषित तरल को फिल्टर पेपर लाइनर में इंजेक्ट करें। दूषित तरल की प्रवाह दर को समायोजित करें और तालिका 1 के प्रावधानों के अनुसार प्रवाह दर को सही करें। यह सुनिश्चित करने के लिए कम से कम 10 मिनट तक प्रवाह का निरीक्षण करें कि दूषित तरल दो इलेक्ट्रोडों के बीच नमूने की सतह से लगातार नीचे बहता है। दूषित तरल को फिल्टर पेपर के किनारे या ऊपर से बहने के बजाय ऊपरी इलेक्ट्रोड के अक्षीय छेद से बाहर निकलना चाहिए।

वोल्टेज लागू करें

विधि 1: लगातार वोल्टेज अनुरेखण विधि।

जब दूषित तरल तालिका 1 में निर्दिष्ट प्रवाह दर पर समान रूप से बहता है, तो स्विच बंद करें और वोल्टेज को 2.5 केवी, 3.5 केवी, या 4.5 केवी के अधिक उपयुक्त वोल्टेज मानों में से एक तक बढ़ाएं। टाइमिंग शुरू करें और वोल्टेज को 6 घंटे तक स्थिर रखें।

यदि उच्च या निम्न वोल्टेज पर परीक्षण करना आवश्यक है, तो परीक्षण के लिए प्रत्येक पसंदीदा परीक्षण वोल्टेज के लिए पांच नमूनों का एक और सेट लिया जाएगा।

निरंतर विद्युत ट्रेस वोल्टेज उच्चतम वोल्टेज है जिस पर 6 घंटे के अधीन रहने के बाद सभी पांच नमूने क्षतिग्रस्त नहीं हुए हैं।

सामग्रियों को इस प्रकार वर्गीकृत किया गया है:

स्तर 1ए0 या 1बी0: निर्णय मानक ए या निर्णय मानक बी के अनुसार, यदि कोई नमूना 2.5 केवी पर 6 घंटे के भीतर विफल हो जाता है;

स्तर 1ए2.5 या 1बी2.5: यदि सभी पांच नमूने 6 घंटे तक 2.5kV के वोल्टेज का सामना कर सकते हैं और कोई भी नमूना 3.5kV पर 6 घंटे के भीतर विफल हो जाता है;

स्तर 1ए3.5 या 1बी3.5: यदि सभी पांच नमूने 6 घंटे तक 3.5 केवी के वोल्टेज का सामना कर सकते हैं और कोई भी नमूना 4.5 केवी पर 6 घंटे के भीतर विफल हो जाता है;

स्तर IA4.5 या 1B4.5: यदि सभी पांच नमूने 6 घंटे तक 4.5kV के वोल्टेज का सामना कर सकते हैं; प्रत्येक मामले में, कटाव की अधिकतम गहराई की सूचना दी जानी चाहिए

विधि 2: चरणबद्ध वोल्टेज अनुरेखण विधि:

शुरुआत से शुरू करते हुए 250V के गुणक वाले मान के साथ एक शुरुआती वोल्टेज चुनें, ताकि तीसरे स्तर के वोल्टेज (प्रारंभिक परीक्षण की आवश्यकता हो सकती है) से पहले निर्णय मानक ए (60 एमए से अधिक वर्तमान) का कोई उल्लंघन न हो। जब दूषित तरल निर्दिष्ट प्रवाह दर पर समान रूप से बहता है, तो स्विच बंद करें और वोल्टेज को चयनित मान तक बढ़ाएं, वोल्टेज को 1 घंटे तक बनाए रखें, और फिर धीरे-धीरे हर घंटे वोल्टेज को 250 V तक बढ़ाएं जब तक कि निर्णय मानक ए के अनुसार क्षति न हो जाए, और इसे रिकॉर्ड करें। जब वोल्टेज बढ़ता है, तो दूषित तरल की प्रवाह दर और श्रृंखला अवरोधक का प्रतिरोध मान भी तालिका 1 के प्रावधानों के अनुसार बढ़ना चाहिए।

चरणबद्ध इलेक्ट्रोकेमिकल वोल्टेज उच्चतम वोल्टेज है जिस पर सभी पांच नमूने Ih के अधीन होने के बाद क्षतिग्रस्त नहीं हुए हैं।

सामग्रियों को इस प्रकार वर्गीकृत किया गया है:

2Ax स्तर, जहां x उच्चतम वोल्टेज है जिसे परीक्षण की गई सामग्री झेल सकती है, केवी में व्यक्त किया गया है।

नोट1: अनिवार्य रूप से महत्वपूर्ण झिलमिलाहट घटना होगी। यदि नहीं, तो सर्किट, दूषित तरल का प्रवाह और दूषित तरल की प्रतिरोधकता की सावधानीपूर्वक जाँच की जानी चाहिए।

फ्लैशिंग से तात्पर्य एक छोटे से पीले से सफेद (कभी-कभी कुछ सामग्रियों में नीला) चाप से है जो वोल्टेज लगाने के कुछ मिनटों के भीतर सीधे निचले इलेक्ट्रोड दांतों के ऊपर दिखाई देता है।

हालाँकि अंततः एक स्थिर छोटे चमकीले "हॉटस्पॉट" के घटित होने से पहले डिस्चार्ज एक दाँत से दूसरे दाँत में जा सकता है, ये डिस्चार्ज मूल रूप से निरंतर तरीके से होते हैं। ये "हॉटस्पॉट" नमूने की सतह को जला सकते हैं और अंततः विद्युत रासायनिक क्षति का कारण बन सकते हैं। दो इलेक्ट्रोडों के बीच नमूने की सतह पर तेजी से डिस्चार्ज के कारण ट्रैकिंग नहीं हो सकती है।

कैथोड किरण ऑसिलोस्कोप का उपयोग करके महत्वपूर्ण जगमगाहट घटना को भी देखा जा सकता है। एक ओवरकरंट डिवाइस के साथ श्रृंखला में जुड़े अवरोधक (जैसे 3301Z, 2W) के दोनों सिरों से एक सिग्नल प्राप्त किया जा सकता है।

सामान्य झिलमिलाहट को हर आधे चक्र में निरंतर, लेकिन असमान, और बाधित बिजली आवृत्ति वर्तमान तरंग से देखा जा सकता है।

नोट2: ट्रेस के ऊपरी इलेक्ट्रोड तक पहुंचने से पहले, जब प्रवाहकीय ट्रेस के माध्यम से 60mA करंट प्रवाहित होता है और इलेक्ट्रोलाइट नमूने की सतह पर बना रहता है, तो ओवरकरंट डिवाइस को सक्रिय किया जाना चाहिए।

नोट3: विघटित इन्सुलेशन और मलबे को हटाने के लिए कटाव की गहराई को खुरचने या अन्य तरीकों का उपयोग करने के बाद मापा जाना चाहिए। सावधान रहें कि क्षतिग्रस्त परीक्षण सामग्री को न हटाएं।

यह उपकरण कड़ाई से GB/T6553-2003 और IEC60587-2007 मानकों के अनुसार डिज़ाइन किया गया है।

मानक पर आधारित: GB/T6553-2014/IEC60587:2007 गंभीर पर्यावरणीय परिस्थितियों में उपयोग की जाने वाली विद्युत इन्सुलेशन सामग्री के पता लगाने की क्षमता और संक्षारण के प्रतिरोध के मूल्यांकन के लिए परीक्षण विधि

विधि 1: लगातार वोल्टेज अनुरेखण विधि;

विधि 2: चरणबद्ध वोल्टेज अनुरेखण विधि।

नवीनतम मानक जीबी/टी6553-2014/आईईसी60587:2007

GB/T6553-2014 और GB/T6553-2003 के बीच मुख्य अंतर हैं:

यह मानक जीबी/टी 1.1-2009 में दिए गए नियमों के अनुसार तैयार किया गया है।

यह मानक जीबी/टी 6553-2003 <<गंभीर पर्यावरणीय परिस्थितियों में ट्रेसिंग और संक्षारण के लिए विद्युत इन्सुलेशन सामग्री के प्रतिरोध का मूल्यांकन करने के लिए परीक्षण विधि> का स्थान लेता है।

जीबी/टी 6553-2003 की तुलना में, इस मानक में मुख्य परिवर्तन इस प्रकार हैं:

——इस मानक का नाम बदलकर "गंभीर पर्यावरणीय परिस्थितियों में प्रयुक्त विद्युत इन्सुलेशन सामग्री के पता लगाने की क्षमता और संक्षारण के प्रतिरोध के मूल्यांकन के लिए परीक्षण विधि" कर दिया गया है;

——पावर फ़्रीक्वेंसी को "48 हर्ट्ज़ -62 हर्ट्ज़" से "45 हर्ट्ज़ -65 हर्ट्ज़" में बदल दिया गया है (अध्याय 1, 2003 संस्करण अध्याय 1 देखें);

——नमूना तैयार करने में नमूने की सफाई स्पष्ट रूप से निर्दिष्ट है (3.2, 2003 संस्करण 3.2 देखें);

——बदलें "... 60 एमए से अधिक होने पर 2 सेकंड के लिए कार्य कर सकता है..." से "... 60 एमए से अधिक होने पर कार्य कर सकता है या 6 एमए 2 से 3 सेकंड के लिए कार्य कर सकता है..." (संस्करण 4.1.4, 2003 का 4.1.4 देखें);

——"4.6 वेंटिलेशन डिवाइस" जोड़ा गया (4-6 देखें);

-1. "क्षैतिज से 45° के कोण पर" को "क्षैतिज से 45°±2° के कोण पर" में बदलें और सामग्री जोड़ें "5 नमूनों का एक साथ या स्वतंत्र रूप से परीक्षण किया जा सकता है" (संस्करण 5.1.2, 2003 का 5.1.2 देखें);

1. "ब्रैकेट" और "सचित्र उदाहरण" की सामग्री जोड़ी गई (संस्करण 5.1.3, 2003 का 5.1.3 देखें);

यह मानक 5.4 जीबी/टी 6553...2003 के अध्याय 1 में समापन बिंदु निर्णय मानक की सामग्री को प्रतिस्थापित करता है और सामग्री जोड़ता है "जब नमूने में संकेंद्रित जंग के कारण छेद होता है या आग पकड़ता है, तो इसे अंतिम बिंदु तक पहुंच गया माना जाता है" (संस्करण 5.42003 का अध्याय एल देखें)।

इस मानक में उपयोग की गई अनुवाद विधि आईईसी 60587:2007 <गंभीर पर्यावरणीय परिस्थितियों में प्रयुक्त विद्युत इन्सुलेशन सामग्री के पता लगाने की क्षमता और संक्षारण के प्रतिरोध के मूल्यांकन के लिए परीक्षण विधि> का उपयोग करने के बराबर है।

यह मानक चीन इलेक्ट्रिकल इंडस्ट्री एसोसिएशन द्वारा प्रस्तावित है।

यह मानक विद्युत इन्सुलेशन सामग्री और इन्सुलेशन सिस्टम (एसएसी/टीसी 301) के मूल्यांकन और मानकीकरण के लिए राष्ट्रीय तकनीकी समिति के अधिकार क्षेत्र में है।

इस मानक की मुख्य प्रारूपण इकाइयाँ गुइलिन इलेक्ट्रिक उपकरण विज्ञान अनुसंधान संस्थान कंपनी लिमिटेड, शेन्ज़ेन इंस्टीट्यूट ऑफ स्टैंडर्ड्स एंड टेक्नोलॉजी, गुआंग्डोंग बियाओमी सिलिकॉन फ्लोराइड न्यू मटेरियल्स कंपनी लिमिटेड, और मशीनरी उद्योग में बीजिंग इंस्टीट्यूट ऑफ इलेक्ट्रिकल टेक्नोलॉजी एंड इकोनॉमिक्स हैं।

इस मानक के मुख्य प्रारूपकार वांग जियानफेंग, लियू झियुआन, सन रोंग, सोंग यान, हुआंग जेनहोंग, लियू याली, चेन युहुई, वेंग सिमीई, लू वेनकैन, तांग यिंग और गुओ लिपिंग हैं।

इस मानक के पिछले संस्करण इस प्रकार जारी किए गए हैं:

——जीबी/टी 6553-1986, जीबी/टी 6553-2003।
