DX8427A AC/DC कोरोना एजिंग टेस्ट मशीन

DX8427A AC/DC कोरोना एजिंग टेस्ट मशीन

सिलिकॉन रबर कोरोना एजिंग का प्रयोगात्मक विश्लेषण, एसी/डीसी कोरोना एजिंग विशेषताओं पर अनुसंधान, कम्पोजिट इन्सुलेटर सामग्री कोरोना एजिंग प्रयोगात्मक उपकरण,कार्बनिक इन्सुलेशन सामग्री कोरोना उम्र बढ़ने परीक्षण प्रणाली, कोरोना उम्र बढ़ने परीक्षण बॉक्स प्रणाली,

उपकरण का अवलोकनः

वैज्ञानिक अनुसंधान संस्थानों के लिए उपयुक्त, विकसित ठोस इन्सुलेशन सामग्री कोरोना एजिंग प्रतिरोध परीक्षण प्रणाली विभिन्न कोरोना परीक्षण स्थितियों को प्राप्त कर सकती है,और एक साथ 5 नमूनों पर कोरोना एजिंग परीक्षण कर सकते हैं।साथ ही, इस प्रणाली का उपयोग कोरोना डिस्चार्ज के खिलाफ ठोस इन्सुलेशन सामग्री के वोल्टेज प्रतिरोध परीक्षण के लिए भी किया जा सकता है।विभिन्न परिस्थितियों में एचटीवी सिलिकॉन रबर की कोरोना उम्र बढ़ने की घटना पर व्यवस्थित प्रयोगात्मक अनुसंधान कर सकता हैसाथ ही, इस प्रणाली के विकास से ठोस इन्सुलेशन सामग्री के कोरोना उम्र बढ़ने के प्रतिरोध पर घरेलू अनुसंधान के लिए एक मानक परीक्षण मंच प्रदान करने की उम्मीद है।जो विभिन्न ठोस इन्सुलेशन सामग्रियों की कोरोना उम्र बढ़ने प्रतिरोधक विशेषताओं पर शोध करने में मदद करेगा।.

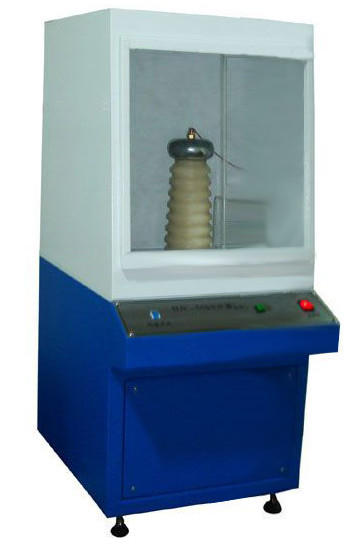

मुख्य घटक:1) कोरोना जनरेशन डिवाइस, 2) माप प्रणाली, 3) सुरक्षा प्रणाली, 4) पर्यावरण नियंत्रण और निगरानी प्रणाली।ठोस इन्सुलेशन सामग्री के लिए कोरोना एजिंग प्रतिरोध परीक्षण प्रणाली का वास्तविक उपकरण चित्र 1 में दिखाया गया है

उपकरण संदर्भ मानकः

अमेरिकी एएसटीएम डी 2275-14 "आंशिक डिस्चार्ज (कोरोना) के लिए ठोस विद्युत इन्सुलेशन सामग्री के सतह वोल्टेज प्रतिरोध के लिए मानक परीक्षण विधि" परीक्षण मानक का संदर्भ लें।

तकनीकी मापदंडः

(1) कोरोना जनरेशन डिवाइसः

1. YDT-5/50 पावर फ्रीक्वेंसी कोरोना मुक्त परीक्षण ट्रांसफार्मर का उपयोग करना, वोल्टेज रेंजः 0-50KV

2. वोल्टेज नियामक स्वचालित रूप से ट्रिगर के बाद शून्य पर लौटता है;

3. शून्य स्थिति बंद, स्वचालित वोल्टेज वृद्धि और गिरावट के साथ;

4. आयातित रिसाव रक्षक, व्यक्तिगत सुरक्षा की विश्वसनीय सुरक्षा;

5. अतिप्रवाह सुरक्षा, सीमा और अन्य सुरक्षा सुरक्षा कार्य;

6. वोल्टेज और वर्तमान प्रदर्शन, माप सटीकता ± 0.2%, ब्रेकडाउन वोल्टेज बनाए रखा;

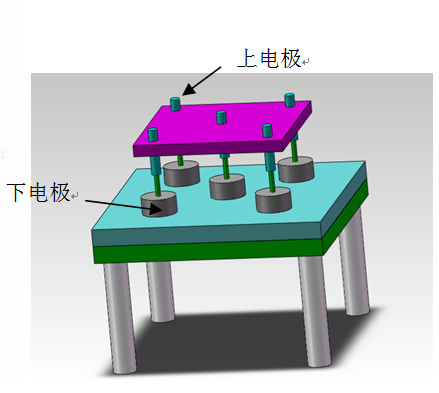

7प्रयोगात्मक इलेक्ट्रोड: इलेक्ट्रोड क्षेत्र में टिप कोरोना डिस्चार्ज का अनुकरण करने के लिए पारंपरिक सुई प्लेट मोड को अपनाता है। एक स्टेनलेस स्टील सुई इलेक्ट्रोड जिसमें वक्रता त्रिज्या 0 है।2mm ऊपरी इलेक्ट्रोड के रूप में प्रयोग किया जाता है, और एक तांबा प्लेट इलेक्ट्रोड का उपयोग किया जाता है के रूप में निचले इलेक्ट्रोड के साथ एक व्यास के 30 मिमी. पूरे इलेक्ट्रोड प्रणाली में शामिल है 5 सेट की सुई प्लेट इलेक्ट्रोड,जैसा कि चित्र 3 में दिखाया गया है (उच्च वोल्टेज तेल डूबने वाले कंडेन्सर)

8इलेक्ट्रोड की दूरीः 100 मिमी

9इलेक्ट्रोडों की संख्याः 5

10सुई की नोक इलेक्ट्रोड और नमूना के बीच की दूरी 15 मिमी की दूरी के साथ समायोज्य है।

11उच्च वोल्टेज ट्रांसफार्मर की नाममात्र क्षमताः 5KVA;

12. नामित इनपुट/आउटपुट वोल्टेजः 200V/50KV;

13. नामित इनपुट/आउटपुट करंटः 20A/0.04A;

14नियंत्रण प्रणालीः सीमेंस पीएलसी नियंत्रण को अपनाना

15. बूस्ट के लिए पांच गति विकल्पः 5V, 50V, 100V, 500V, 1000, 2000V मनमाने ढंग से सेट किया जा सकता है;

16. रिसाव, अधिभार, शॉर्ट सर्किट, टूटने, और उच्च वोल्टेज सुरक्षा कार्यों के साथ सुसज्जित;

17उपकरण के घटक: एक विद्युत संपर्क वोल्टेज नियामक, नियंत्रण बॉक्स, सुरक्षात्मक प्रतिरोधक और इलेक्ट्रोड बॉक्स से मिलकर;

18यह उपकरण एक साथ कोरोना एजिंग, वोल्टेज ब्रेकडाउन और वोल्टेज टेस्ट कर सकता है।

19. वोल्टेज ब्रेकडाउन ग्रेड 25 और ग्रेड 75 के स्टेनलेस स्टील इलेक्ट्रोड से लैस है, और उच्च तापमान परीक्षण परीक्षण बेंच का एक सेट

20कोरोना एजिंग टेस्ट में 5 सेट सुई इलेक्ट्रोड, तांबा प्लेट इलेक्ट्रोड और एक सेट कोरोना एजिंग सैंपल रैक शामिल हैं।

21. पेशेवर परीक्षण सॉफ्टवेयर का एक सेट

22. एक प्रिंटर से लैस ब्रांडेड कंप्यूटरों का एक सेट:

(2) पर्यावरण नियंत्रण उपकरण

1तापमान सेंसरः ताइवान के पी-टी-100 उच्च परिशुद्धता सेंसर का उपयोग करना

2तापमान और आर्द्रता नियंत्रण विधि: संतुलित तापमान और आर्द्रता नियंत्रण विधि (बीटीएचसी) पीआईडी बुद्धिमान समायोजन

3. तापमान सीमाः -10 °C~150 °C सेट किया जा सकता है

4आर्द्रता 20-98% आरएच

5तापमान और आर्द्रता नियंत्रण सटीकताः ± 0.2 °C; ± 2.5% आरएच

6तापमान और आर्द्रता कक्ष के अंदर एकरूपताः ± 0.5 °C~± 0.2 °C; ± 4.0% आरएच

7नियंत्रक संकल्प सटीकताः ± 0.01% °C; ± 1% आर.एच.

8ताप दरः ≥ 2.5 °C/मिनट

9शीतलन दर: औसत 1 °C/मिनट

10तापमान विचलनः ≤ ± 0.5 °C -10 ~ + 99 °C पर, ≤ ± 1.0 °C 100 ~ + 150 °C पर

11आर्द्रता विचलन ± 2.5% आरएच (> 75% आरएच), ± 4.0% आरएच (≤ 75% आरएच)

12उच्च गुणवत्ता वाली कोल्ड रोल्ड स्टील प्लेट बाहरी खोल सामग्री, इलेक्ट्रोस्टैटिक उच्च तापमान बेकिंग पेंट आंतरिक बॉक्स सामग्री, स्टेनलेस स्टील प्लेट (SUS304)

13थर्मल इन्सुलेशन सामग्रीः उच्च घनत्व वाले पॉलीयूरेथेन फोम + ग्लास फाइबर

14अवलोकन खिड़की तीन परत वाली वैक्यूम ग्लास खिड़की है।

15बक्से के अंदर प्रकाश व्यवस्थाः चौड़ा कोण प्रक्षेपण प्रकाश व्यवस्था, सील दरवाजे के साथ दो परत वाले दरवाजे

16परीक्षण बॉक्स के अंदर अंतरिक्ष का आकारः 500 * 500 * 600 मिमी

17परीक्षण कक्ष की आंतरिक दीवारों पर 50 केवी के वोल्टेज प्रतिरोध स्तर के साथ इन्सुलेशन उपचार लागू किया जाएगा।

(3) एसी/डीसी कोरोना एजिंग टेस्टिंग मशीन के आयाम:

कोरोना जनरेशन डिवाइस का आकारः 850 * 740 * 1500 मिमी;

पर्यावरण नियंत्रण उपकरण का आकारः 700 * 1100 * 1700 मिमी;

(4) एसी/डीसी कोरोना एजिंग टेस्टिंग मशीन के लिए डेटा अधिग्रहण प्रणाली

1एडवांटेक के 16 बिट पीसीआई उच्च परिशुद्धता डेटा अधिग्रहण कार्ड का उपयोग करते हुए, इनपुट सिग्नल वोल्टेज रेंज ± 5 वी या ± 10 वी है, और नमूनाकरण दर 3 एमएस/सेकंड है।एक साथ कई कोरोना करंट और वोल्टेज सिग्नल एकत्र कर सकता है, और प्रसंस्करण के लिए कंप्यूटर को माप के परिणाम भेजें।

2अनुकूल लैबव्यू सॉफ्टवेयर इंटरफ़ेस कोरोना वोल्टेज के तरंग रूप को प्रदर्शित कर सकता है; यह कोरोना डिस्चार्ज करंट के सकारात्मक और नकारात्मक आधे चक्रों की चार्ज राशि प्रदर्शित कर सकता है,साथ ही समय के साथ छुट्टी ऊर्जा की प्रवृत्ति.

3प्रयोग के बाद परीक्षण डेटा को एक रिपोर्ट में उत्पन्न किया जा सकता है और मुद्रित या सहेजा जा सकता है।

(5) एसी/डीसी कोरोना एजिंग टेस्टिंग मशीन के मुख्य सामान

1. 1 कोरोना जनरेटर

2. 1 पर्यावरण नियंत्रण यंत्र

3एक ब्रांडेड कंप्यूटर

4. पेशेवर संग्रह सॉफ्टवेयर का एक सेट

5. एक डाल दिया
