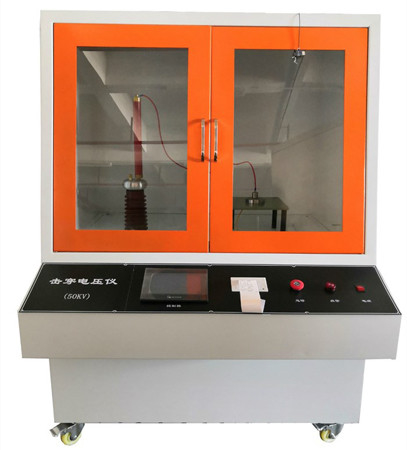

DX8388 ठोस इन्सुलेशन सामग्री विद्युत शक्ति परीक्षण मशीन विद्युत डाइलेक्ट्रिक शक्ति परीक्षक

DX8388 ठोस इन्सुलेशन सामग्री विद्युत शक्ति परीक्षण मशीन (विद्युत dielectric शक्ति परीक्षक)

मानकों के अनुरूपः

GB1408 की आवश्यकताओं को पूरा करता है।1, आईईसी 60243-1 "ठोस इन्सुलेशन सामग्रियों की विद्युत शक्ति के लिए परीक्षण विधियाँ - शक्ति आवृत्ति पर परीक्षण", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333, GB12656 और ASTM D149 परीक्षण मानक।

लागू दायरा:

मुख्य रूप से ठोस इन्सुलेशन सामग्री जैसे प्लास्टिक, फिल्म, राल, मीका, सिरेमिक, सिलिकॉन, ग्लास, इन्सुलेटिंग पेंट आदि के लिए उपयुक्त है।टूटने की ताकत को मापें और हवा या तरल माध्यम में बिजली आवृत्ति (48-62 हर्ट्ज) या संबंधित डीसी वोल्टेज पर वोल्टेज समय का सामना करें. निरंतर और समान रूप से बढ़ाने के लिए उपयुक्त या चरणबद्ध वृद्धि, टूटने तक नमूना करने के लिए एसी / या डीसी वोल्टेज लागू, टूटने वोल्टेज मूल्य को मापने,और नमूने के टूटने की ताकत की गणना; तेजी से वोल्टेज बढ़ाने की विधि का उपयोग करके, वोल्टेज को निर्दिष्ट मूल्य तक बढ़ाएं और नमूने को एक निश्चित अवधि के लिए टूटने के बिना बनाए रखें।इस समय निर्दिष्ट मूल्य नमूना के प्रतिरोध वोल्टेज मूल्य है.

मुख्य तकनीकी मापदंडः

1परीक्षण वोल्टेजः एसी 0-50 kV निरंतर समायोज्य डीसी 0-50 kV निरंतर समायोज्य

2ट्रांसफार्मर क्षमता: 10 केवीए

3ब्रेकडाउन वोल्टेजः 0-50kV

4गति बढ़ाने की गतिः 6 गियर में विभाजितः 50, 100, 200, 500, 1000, 2000 (केवी/एस)

5गति विनियमनः विद्युत स्वचालित गति विनियमन के लिए

6वोल्टेज माप की सटीकताः ≤ 2%

7. रिसाव वर्तमान का चयनः 1-20 mA

8परीक्षण विधियाँ: डीसी परीक्षण, एसी परीक्षण

9प्रवर्धन विधि: स्वचालित प्रोग्रामेबल प्रवर्धन

10. बिजली की आपूर्ति आवृत्तिः 50 हर्ट्ज साइन तरंग

11बिजली की आपूर्तिः AC220V 50/60Hz

12बाहरी आयाम: लंबाई 1400* चौड़ाई 1040* ऊंचाई 1500 मिमी

13वजन: 200 किलोग्राम

मानक विन्यासः

परीक्षण मेजबानःएक इकाई

नियंत्रण यंत्र: एक सेट

परीक्षण इलेक्ट्रोड (जीबी 1408.1):दो सेट

परीक्षण ईंधन टैंकः दो

निर्वहन प्रणालीःएक सेट

नियंत्रण प्रणाली:एक सेट

डेटा संग्रह प्रणाली:एक सेट

परीक्षण सॉफ्टवेयरःएक सेट सीडी

ब्रांड कंप्यूटरः एक सेट

ब्रांड इंकजेट प्रिंटरःएक सेट

उत्पाद उपयोगकर्ता पुस्तिका:एक प्रति

उत्पाद योग्यता प्रमाणपत्रःएक प्रति

उपयोगःनिर्वहन छड़ी बाहर ले लो और दूरबीन छड़ी सीधा, निर्वहन छड़ी के धातु जांच सॉकेट में ग्राउंडिंग क्लिप के दूसरे छोर में डाल,और फिर उपकरण ग्राउंडिंग टर्मिनल ए या बी पर ग्राउंडिंग क्लिप को क्लैंप करें. अछूता हैंडल को उपकरण के आवरण से यथासंभव दूर रखें, खड़े हों, थोड़ा आगे झुकें, परीक्षण बॉक्स का कांच का दरवाजा खोलें,और उच्च वोल्टेज ट्रांसफार्मर आउटपुट समानांतर गेंद से संपर्क करने के लिए धातु जांच का उपयोग, नमूना इलेक्ट्रोड, और संधारित्र उच्च वोल्टेज अंत एक एक करके.एक मल्टीमीटर का उपयोग करें एसी वोल्टेज रेंज में (एसी20वी रेंज) यह जांचने के लिए कि इलेक्ट्रोड और मानव शरीर के बीच वोल्टेज 36वी से कम है या नहीं, यह दर्शाता है कि अवशिष्ट वोल्टेज पूरी तरह से खाली हो गया है)

ध्यान दें:प्रत्येक प्रयोग के बाद नमूना निकालने से पहले, इसे पहले से पूरी तरह से डिस्चार्ज करना आवश्यक है। डिस्चार्ज के दौरान, प्रत्येक डिस्चार्ज बिंदु पर संपर्क ठहराव का समय 2 सेकंड से अधिक होना चाहिए।

सुरक्षा निर्देश:

1उपकरण को पृथक सुरक्षात्मक ग्राउंड वायर से लैस किया जाना चाहिए।सुरक्षात्मक जमीन तार ग्राउंडिंग मुख्य रूप से आसपास के क्षेत्र पर नमूना टूटने से उत्पन्न मजबूत विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए हैयह कंप्यूटर पर नियंत्रण खोने से भी बचा सकता है।

2इस परीक्षण उपकरण का सर्किट कई सुरक्षा उपायों से सुसज्जित है, जिसमें मुख्य रूप से अधिप्रवाह संरक्षण, वोल्टेज हानि संरक्षण, रिसाव संरक्षण, शॉर्ट सर्किट संरक्षण,डीसी परीक्षण डिस्चार्ज अलार्मआदि।

3. ग्राउंडिंग आवश्यकताएं: एक अलग ग्राउंडिंग की आवश्यकता होती है, और ग्राउंडिंग राष्ट्रीय मानकों के अनुरूप होनी चाहिए। धातु की छड़ी को कम से कम 1.5 मीटर भूमि के नीचे दफनाया जाना चाहिए।

4इस परीक्षण उपकरण का सर्किट कई सुरक्षा उपायों से सुसज्जित है, जिसमें मुख्य रूप से अधिप्रवाह संरक्षण, वोल्टेज हानि संरक्षण, रिसाव संरक्षण, शॉर्ट सर्किट संरक्षण,डीसी परीक्षण डिस्चार्ज अलार्मआदि।

उत्पाद की विशेषताएं

1. स्वतंत्र स्थापना सॉफ्टवेयर WIN XP/WIN7/WIN8 प्रणाली पर चल रहा है, एक उपयोगकर्ता के अनुकूल इंटरफ़ेस और सरल संचालन के साथ

2प्रयोगात्मक प्रदर्शन वक्र, स्वचालित डेटा भंडारण, स्वचालित खोज।

3बहुउद्देश्यीय, सटीक, विश्वसनीय और सुरक्षित एसी और डीसी परीक्षण के लिए इस्तेमाल किया जा सकता है।

4कम्प्यूटर नियंत्रित प्रयोगात्मक प्रक्रिया, स्वचालित निर्णय रोक, स्वचालित रीसेट।

5. कई सुरक्षा जैसे कि ओवरवोल्टेज, ओवर करंट, शॉर्ट सर्किट, रिसाव, और गलत ऑपरेशन।

नोट्स:

1प्रयोग के दौरान, संबंधित कर्मियों को संपर्क करने की अनुमति नहीं दी जानी चाहिए, क्योंकि यह परीक्षण उपकरण उच्च वोल्टेज उत्पन्न कर सकता है और अप्रशिक्षित कर्मियों को उपकरण का उपयोग करने की अनुमति नहीं है।प्रयोग के दौरानकिसी भी अप्रत्याशित स्थिति के मामले में, एक पर्यवेक्षक होना चाहिए और किसी को भी अकेले इसका उपयोग नहीं करना चाहिए।

2यदि उपकरण का उपयोग लंबे समय तक नहीं किया जाता है, तो पुनः उपयोग करने से पहले, पहले उपकरण को बिना भार के दबाव में रखें, अर्थात, उच्च वोल्टेज इलेक्ट्रोड की वायरिंग को बराबरी करने वाली गेंद से हटा दें।उच्च वोल्टेज सामान्य है देखने के लिए कंप्यूटर परीक्षण इंटरफ़ेस की जाँच करें.

3प्रयोग के दौरान अप्रत्याशित परिस्थितियों के मामले में, समय पर बिजली काट दी जानी चाहिए, और समस्या हल होने के बाद ही प्रयोग जारी रखा जा सकता है।

4उपकरण को स्थिर रूप से रखा जाना चाहिए और जमीन मज़बूत होनी चाहिए। प्रतिध्वनित होने से बचने के लिए सीमेंट के फर्श का उपयोग करना सबसे अच्छा है।

5उपकरण का आवरण उपयोग के दौरान सुरक्षात्मक ग्राउंड वायर से जमी होना चाहिए, जिससे ऑपरेटरों और उपकरण संचालन की सुरक्षा सुनिश्चित हो सके।

6उपकरण का उपयोग करने के बाद, प्रणाली के सभी भागों की शक्ति बंद करें और बिजली के साथ पावर कॉर्ड को प्लग या अनप्लग न करें।

7. उपकरण को निर्धारित बिजली आपूर्ति वोल्टेज के अनुसार कनेक्ट करें. सुनिश्चित करें कि सर्किट वायरिंग सही है. अन्यथा, यह उपकरण को नुकसान पहुंचाएगा.

8उपकरण को घर के अंदर रखा जाना चाहिए और प्रयोगशाला स्वच्छ, सूखी और संक्षारक मीडिया से मुक्त होनी चाहिए। गैर-संबंधित कर्मियों को इसे आकस्मिक रूप से संचालित नहीं करना चाहिए।

9. केबल को भारी वस्तुओं के नीचे दबाने की अनुमति न दें ताकि केबल टूटने और आग लगने से बच सके;वस्तुओं को खींचने या बांधने के लिए केबल का उपयोग न करें, क्योंकि इससे केबल टूटने के कारण उपकरण में खराबी हो सकती है।

10. उपकरण को पानी, संक्षारक गैसों, ज्वलनशील गैसों और ज्वलनशील पदार्थों से छिड़काव न होने दें। यदि इससे बचा नहीं गया तो आग लग सकती है।

11उपकरण को स्थानांतरित करते समय, बिजली की आपूर्ति को काट दें और प्लग को सोकेट से खींचें। उपकरण को स्थानांतरित करते समय डिवाइस को उल्टा न रखें या डिवाइस को 45 डिग्री से अधिक कोण पर झुकाएं।

12. डिवाइस के पावर प्लग को न निकालें जब यह चल रहा हो.
