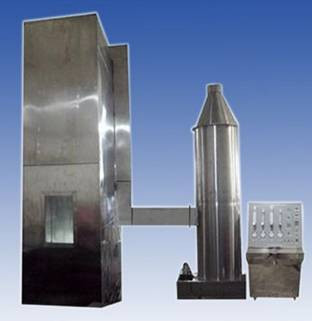

DX8349 तार और केबल बंडल दहन परीक्षक

आवेदन का दायरा:इसका उपयोग ऊर्ध्वाधर स्थापित बंडल तारों और केबलों या ऑप्टिकल केबलों की विशिष्ट परिस्थितियों में लौ के ऊर्ध्वाधर प्रसार को रोकने की क्षमता का मूल्यांकन करने के लिए किया जाता है,और उपयोग की प्रक्रिया धुआं धूल हटाने के टावरों के साथ सहयोग करने की जरूरत हैपूरी मशीन कई भागों से बनी है, जैसे कि एक परीक्षण कक्ष, एक वायु स्रोत, एक इस्पात सीढ़ी, एक उत्सर्जन शुद्धिकरण प्रणाली और एक इग्निशन स्रोत।

मानक के अनुरूपःGB/T18380.31-2008 के अनुसार, IEC60332-3-10-2018 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों के दहन परीक्षण का भाग 31:ऊर्ध्वाधर स्थापित बंडल तार और केबल लौ ऊर्ध्वाधर प्रसार परीक्षण उपकरण" GB/T18380 की आवश्यकताओं को पूरा कर सकते हैं.32-2008/IEC60332-3-21:2000 भाग 32: ऊर्ध्वाधर स्थापित बंडल तारों और केबलों के ऊर्ध्वाधर फैलाव परीक्षणएF/R वर्ग", GB/T18380.33-2008/IEC60332-3-22:2000 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों के ज्वलन परीक्षण भाग 33:ऊर्ध्वाधर रूप से स्थापित बंडल किए गए तारों और केबलों के लौ के ऊर्ध्वाधर प्रसार का परीक्षण - वर्ग ए", GB/T18380.35-2008/IEC60332-3-24:2000 ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों का लौ परीक्षण भाग 35: ऊर्ध्वाधर माउंट किए गए बंडल किए गए तारों और केबलों का लौ का ऊर्ध्वाधर प्रसार परीक्षण श्रेणीसी", GB/T18380.36-2008/IEC60332-3-25:2000 भाग 36: ऊर्ध्वाधर माउंट किए गए बंडल किए गए तारों और केबलों के लौ प्रसार परीक्षण श्रेणीD"।

तकनीकी मापदंडः

• परीक्षण कक्ष: प्रयोगात्मक उपकरण एक स्व-सहायक कक्ष होना चाहिए जिसकी चौड़ाई (1000±100) मिमी, गहराई (2000±100) मिमी और ऊंचाई (4000±100) मिमी हो।परीक्षण कक्ष की पिछली दीवार और दोनों तरफ गर्मी हस्तांतरण गुणांक लगभग 0 होना चाहिए.7W?m-2? K-1 थर्मल इन्सुलेशन, 1.5mm मोटी USU304 स्टेनलेस स्टील प्लेट, बीच में 65mm मोटी इन्सुलेशन खनिज फाइबर, 1.5mm मोटी USU304 स्टेनलेस स्टील प्लेट बाहर

2वायु स्रोत:

हवा के इनलेट में डिजिटल वायु वेग anemometer से लैस है, और हवा का गैस प्रवाह दर (5000±500) L/min है।

परीक्षण पूरा होने के बाद: यदि नमूना आग बंद करने के बाद एक घंटे तक जलता रहता है, तो एक अलार्म और एक उपकरण होता है जो वर्षा के कारण बलपूर्वक दहन को रोकता है।

3. इस्पात सीढ़ी का प्रकारः चौड़ी (500±5) मिमी मानक इस्पात सीढ़ी (800±10) मिमी चौड़ी इस्पात सीढ़ी USU304 स्टेनलेस स्टील से बनी गोल

4. निर्वहन शुद्धिकरण यंत्र:

परीक्षण कक्ष के ऊपरी भाग में एक डिजिटल एनेमोमीटर लगाया गया है ताकि यह सुनिश्चित किया जा सके कि हवा का प्रवाह 8M/S से कम हो, जिससे परीक्षण कक्ष में वायु प्रवाह प्रभावित न हो।

धुआं संकलन और धोने का उपकरण: SUS304 स्टेनलेस स्टील, व्यास 800 मिमी, ऊंचाई 3500 मिमी।

इग्निशन स्रोत

1प्रकार: इग्निशन स्रोत में एक या दो बेल्ट प्रोपेन गैस ब्लोटॉर्च और उनके सहायक प्रवाहमीटर और वेंचुरी मिक्सर शामिल होने चाहिए।आग की सतह को 242 समतल धातु प्लेटों के साथ 1 के व्यास के साथ ड्रिल किया जाना चाहिए.32 मिमी, इन छेदों की केंद्र दूरी 3.2 मिमी है, और वे तीन पंक्तियों में बिखरे हुए हैं, प्रत्येक पंक्ति 81, 80 और 81 है, 257×4.5 मिमी नाममात्र आकार की सीमा में वितरित। इसके अलावा,अग्निशामक के प्रत्येक पक्ष पर छोटे छेद की एक पंक्ति काटी जाती है, और ये पायलट छेद लौ को लगातार जलते रहने में मदद कर सकते हैं। प्रत्येक ब्लोटॉच को प्रोपेन और हवा के प्रवाह की दर को नियंत्रित करने के लिए एक सटीक उपकरण से लैस किया जाना चाहिए।रोटेमीटर या द्रव्यमान प्रवाह मीटर का प्रयोग किया जा सकता है

2प्रज्वलन स्रोत पर ब्लोटॉर्च को क्षैतिज रूप से, केबल के नमूने की सामने की सतह से (75±5) मिमी दूर, परीक्षण कक्ष के तल से (600±5) मिमी दूर रखा जाना चाहिए।और इस्पात सीढ़ी की धुरी के साथ सममितब्लोटॉर्च का इग्निशन बिंदु स्टील सीढ़ी के दो पदों के मध्य में और नमूना के निचले छोर से कम से कम 500 मिमी दूर स्थित होना चाहिए।
