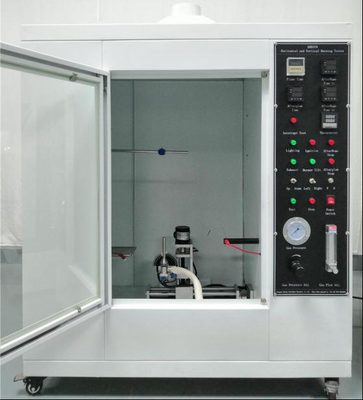

DX8379 प्लास्टिक और प्लास्टिक घटकों के लिए ऊर्ध्वाधर और क्षैतिज दहन परीक्षण मशीनें

DX8379 प्लास्टिक और प्लास्टिक घटकों के लिए ऊर्ध्वाधर और क्षैतिज दहन परीक्षण मशीनें

लागू दायरा:

मुख्य रूप से एक निर्दिष्ट अग्नि स्रोत से प्रत्यक्ष दहन के तहत प्लास्टिक या फिल्मों के गैर ज्वलनशील प्रदर्शन को निर्धारित करने के लिए उपयोग किया जाता है ताकि उनके अग्नि प्रतिरोध रेटिंग को निर्धारित किया जा सके।

मानकों के अनुरूपः

UL94 और GB/T2408 परीक्षण मानकों की आवश्यकताओं को पूरा करता है। GBT5169.1

दहन कक्षः

बॉक्स बॉडी 1 घन मीटर से अधिक है और इसे सीएनसी मशीन टूल्स का उपयोग करके संसाधित और आकार दिया गया है। गोलाकार चाप का आकार सुंदर और उदार है।उच्च गुणवत्ता वाली SUS304 स्टेनलेस सामग्री/बेकिंग पेंट में सुंदरता की विशेषताएं हैं, जंग रोकथाम, और संक्षारण रोकथाम।

बॉक्स के ऊपर एक वेंटिलेशन और धुआं निकास प्रणाली से लैस है जो परीक्षण पूरा होने के बाद निकास गैस को बाहर निकाल सकती है। प्रयोग के दौरान,प्रणाली एक बंद राज्य में था.

बॉक्स के सामने एक टेम्पर्ड ग्लास ऑब्जर्वेशन विंडो है जिसे परीक्षण प्रक्रिया के दौरान सील किया जा सकता है, जिससे परीक्षण की स्थिति का अवलोकन करना आसान हो जाता है।

दहन ब्लोटॉर्च:

हमारी कंपनी के स्व-निर्मित blowtorch पूरी तरह से एएसटीएम डी 5025-99 की आवश्यकताओं को पूरा करता है

मानक शक्तिः 500W समायोज्य, ऊर्ध्वाधर और क्षैतिज दहन के लिए उपयुक्त।

नोजल का व्यास 9.5 ± 0.03mm है, नोजल प्रकाश की लंबाई 160 ± 0.05mm है, और हवा के इनलेट से नोजल की ऊंचाई 100 ± 10mm है

छिड़काव कोणः क्षैतिज रूप से 90 डिग्री और लंबवत रूप से 45 डिग्री पर समायोज्य, स्वाभाविक रूप से सोख लिया जाता है, 12-40 मिमी की आंतरिक लौ और 20-125 मिमी की बाहरी लौ के साथ, समायोज्य।

वाष्प नोजल: Ф 0.9 ± 0.03 मिमी,

लौ की ऊंचाईः 20 ± 20.

तापमान माप प्रणालीः

थर्मल सेंसर (कापर कंडक्ट्स और थर्मोकपल्स) - कंडक्ट संरचना अत्यंत उच्च चालकता के साथ इलेक्ट्रोलाइटिक तांबा होना चाहिए। लंबाई 19.14 ± 0.02 मिमी है

0.5 मिमी के तार व्यास के साथ K प्रकार के थर्मोकपल।

बुद्धिमान पीआईडी तापमान नियंत्रण मीटर को के-प्रकार के थर्मोकपल के साथ जोड़ा जाता है। इसके रीडिंग को 1000 °C तक बढ़ाया जा सकता है।

पूरी परीक्षण प्रणाली चलती है, और इसे तापमान माप के लिए परीक्षण बॉक्स में रखा जाता है।

इलेक्ट्रॉनिक टाइमवॉच से सुसज्जित: 0.1S तक सटीक (तापमान कैलिब्रेशन के दौरान बैकअप के लिए)

मुख्य उपकरण:

परीक्षण ब्रैकेटः स्टेनलेस स्टील से बना, क्षैतिज ब्रैकेट और ऊर्ध्वाधर ब्रैकेट में विभाजित।ऊर्ध्वाधर ब्रैकेट उस विमान के समानांतर है जहां स्प्रे लैंप स्थित है और अवलोकन खिड़की विमान, जिससे इसे देखना और संचालित करना आसान हो जाता है।

कंकड़ फ्रेम: कंकड़ जोड़ें, आवश्यकतानुसार स्प्रे लैंप को कंकड़ पर लगाएं, और निर्दिष्ट स्थिति में सटीक रूप से लौटते हुए इसे स्थानांतरित करना आसान बनाएं।

एक ऐसे नियम के साथ सुसज्जित जो क्षैतिज और ऊर्ध्वाधर दहन के दौरान आंतरिक और बाहरी लौ को माप सकते हैं।

परीक्षण के प्रयोजनों के लिए 500 मिमी से 1 मिमी की सटीकता के साथ एक स्टेनलेस स्टील के शासक से लैस करें।

मानक नमूना विनिर्देशः 125 मिमी लंबा, 13 मिमी चौड़ा, 3 < मोटाई < 13 मिमी (या परीक्षण मानकों के अनुसार)

ऑपरेटिंग सिस्टम:

रिले नियंत्रण प्रणाली सभी घटकों के लिए प्रसिद्ध घरेलू/विदेशी ब्रांडों को अपनाती है, जिससे परीक्षण की सटीकता को बेहतर सुनिश्चित करते हुए गुणवत्ता सुनिश्चित होती है।

जलने का समयः जब जलने वाला नोजल निर्दिष्ट स्थिति तक पहुँचता है, तो छिड़काव का समय स्वचालित रूप से दर्ज किया जाता है (नियमों के अनुसार, जैसे कि 15 सेकंड तक जलना) ।परीक्षक सेट समय का निरीक्षण करता है और स्वचालित रूप से नोजल दूर ले जाता है जब छिड़काव समय तत्काल तक पहुँच जाता है.

दहन टाइमर को रोकना: जब उपरोक्त दहन टाइमर तक पहुंच जाता है, तो यह टाइमर स्वचालित रूप से गिना जाता है; यदि एक निर्दिष्ट समय के भीतर (जैसे 15 सेकंड के लिए आग की आपूर्ति बंद करना), इस प्रक्रिया के दौरान,यदि जले हुए नमूने की लौ बुझ जाती है, दूसरा दहन किया जाता है और पहली दहन प्रक्रिया दोहराई जाती है।

विलंबित दहन टाइमरः यदि यह पिछले चरण में निर्दिष्ट समय के भीतर नहीं जाता है, तो एक और विलंबित दहन टाइमर शुरू करें। यदि यह निर्दिष्ट विलंबित दहन समय के भीतर बंद हो जाता है, तोपहला दहन परीक्षण दोहराएंयदि यह निर्दिष्ट समय के भीतर बाहर नहीं जाता है, तो परीक्षण को सीधे विफल माना जाता है।

गैस प्रवाह सीमाः 10-1000mL/मिनट;

प्रज्वलन विधिः उच्च वोल्टेज इलेक्ट्रॉनिक प्रज्वलन।

इस उपकरण को परीक्षण के लिए बिना वेंटिलेटेड वातावरण में रखा जाता है।

UL94HB, UL94-V0, UL94-V1, UL94-V2 को कैसे समझें

प्लास्टिक की लौ retardant रेटिंग HB, V-2, V-1 से V-0 तक धीरे-धीरे बढ़ जाती हैः

UL94V0, V1, V2 विभिन्न लौ retardant ग्रेड हैं, और उनके स्तर अलग हैं। लौ प्रतिरोध के लिए परीक्षण के तरीके भी अलग हैं,और परीक्षण और निर्णय के लिए मानक भी अलग हैं

V0 के लिए परीक्षण विधि परीक्षण वस्तु को 45 डिग्री तक झुका देना है, इसे एक शराब दीपक के साथ प्रज्वलित करना है, प्रज्वलन स्रोत को निकालना है और इसे 10 सेकंड के भीतर बंद करना है

V1 और V2 के लिए परीक्षण विधियां V0 के समान हैं, लेकिन अंतर यह है कि ओपन सोर्स पर जाने के बाद, बंद होने का समय V0 से अधिक है,

यही है, V0 सबसे अच्छा लौ retardant है, V1 दूसरे स्थान पर है, V3 तीसरे स्थान पर है, और V4 गैर लौ retardants के रूप में एक ही लौ retardant है

एचबीः UL94 मानक में सबसे कम लौ retardant रेटिंग। 3 से 13 मिलीमीटर मोटी नमूनों के लिए प्रति मिनट 40 मिलीमीटर से कम की दहन दर की आवश्यकता होती है;3 मिलीमीटर से कम मोटे नमूनों की दहन दर 70 मिलीमीटर प्रति मिनट से कम होती है; या 100 मिमी के निशान से पहले बंद करो।

वी-2: नमूना पर दो 10 सेकंड के दहन परीक्षण करने के बाद, 30 सेकंड के भीतर लौ बुझ जाती है। 30 सेमी से नीचे कपास को जला सकती है।

V-1: नमूना पर दो 10 सेकंड के दहन परीक्षण करने के बाद, लौ 30 सेकंड के भीतर बुझ जाती है। 30 सेमी से नीचे कपास को प्रज्वलित नहीं कर सकती।

V-0: नमूना पर दो 10 सेकंड के दहन परीक्षणों के बाद, लौ 10 सेकंड के भीतर बुझ जाती है। कोई दहनशील नहीं गिरना चाहिए।

मानकों के अनुरूपः GB/T2408-2008, GB13488, ISO1210, UL94 V-0 V-1 V-2, ASTM D635, D4804, 3801, IEC707 और IEC 60695-11-10:1999 मानकों की परीक्षण आवश्यकताओं को पूरा करें।
