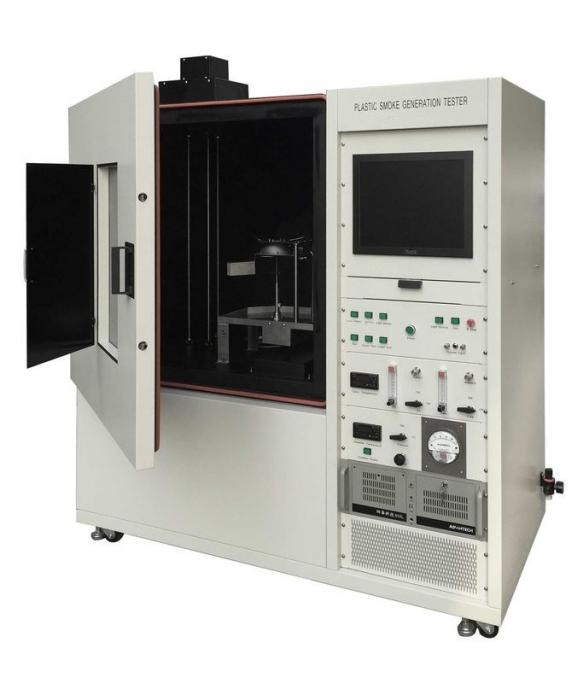

DX8368 प्लास्टिक धुआं घनत्व परीक्षक GB8323.2-2008 मानक के साथ

DX8368 प्लास्टिक धुआं घनत्व परीक्षक

1, मानकों के अनुरूपः GB8323.2-2008 "प्लास्टिक धुआं उत्पादन भाग 2: धुआं घनत्व निर्धारित करने के लिए एकल कक्ष विधि" और ISO5659 की आवश्यकताओं को पूरा करें।2-2006 "प्लास्टिक धुएं का उत्पादन भाग 2: ऑप्टिकल घनत्व निर्धारित करने के लिए एकल कक्ष विधि" परीक्षण मानक।

2अनुप्रयोग का दायराः प्लास्टिक के दहन के दौरान उत्पन्न धुएं के विशिष्ट ऑप्टिकल घनत्व को मापने के लिए उपयुक्त है और परीक्षण परिणाम के रूप में अधिकतम विशिष्ट ऑप्टिकल घनत्व लेता है।इसका उपयोग निर्दिष्ट परिस्थितियों में प्लास्टिक के धूम्रपान प्रदर्शन का मूल्यांकन करने के लिए किया जाता है.

प्लास्टिक धुआं घनत्व परीक्षक मानक GB/8323 में विनिर्दिष्ट तकनीकी शर्तों के आधार पर विकसित परीक्षण उपकरण का एक नया प्रकार है।2-2008 और ISO5659-2 "प्लास्टिक धुएं का उत्पादन - भाग 2: धुएं के घनत्व को मापने के लिए एकल कक्ष विधि".

3मुख्य मापदंडः पूरे उपकरण में एक बंद परीक्षण कक्ष, एक फोटोमीटर माप प्रणाली, एक विकिरण शंकु, एक दहन प्रणाली, एक इग्निटर, एक परीक्षण बॉक्स, एक ब्रैकेट,एक तापमान माप उपकरण, और धुआं घनत्व परीक्षण सॉफ्टवेयर; सर्किट एक माइक्रोकंट्रोलर का उपयोग करके विकसित किया गया है, जिसमें उच्च तकनीकी सामग्री और स्थिर प्रदर्शन है।यह उपकरण सभी प्लास्टिक के लिए उपयुक्त है और अन्य सामग्रियों (जैसे रबर) के मूल्यांकन के लिए भी इस्तेमाल किया जा सकता है।यह व्यापक रूप से प्लास्टिक और ठोस सामग्री उद्योगों में उत्पादन कारखानों और अनुसंधान और परीक्षण इकाइयों में उपयोग किया जाता है।

1परीक्षण बॉक्सः सामने के दरवाजे में एक खिड़की और एक अपारदर्शी सनशेड है जो खिड़की की गति को रोक सकता है।

चौकोर बॉक्स के नीचे विस्फोट-सबूत एल्यूमीनियम पन्नी से लैस है ताकि अधिक दबाव को रोका जा सके। यह 0.04 मिमी मोटाई, 405 मिमी लंबाई, 200 मिमी चौड़ाई,और एक कुल क्षेत्रफल 81000mm2बॉक्स एक आंतरिक दबाव विनियमन उपकरण से लैस है (चित्र 2) ।

प्रकाश खिड़कीः ऊपर और नीचे दो Ø 75 मिमी प्रकाश खिड़की हैं, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceऊपरी प्रकाश खिड़की परीक्षण बॉक्स के शीर्ष पर स्थित है, और परीक्षण बॉक्स के बाहर प्रकाश खिड़की के चारों ओर एक 8 मिमी मोटी ऑप्टिकल मंच स्थापित है।ऑप्टिकल प्लेटफार्म स्थिर है आंतरिक आयाम: ऊंचाई 914 मिमी x चौड़ाई 914 मिमी x गहराई 610 मिमी

Ø 15 मिमी की धातु की छड़ी के साथ जो स्थिर प्लेटफार्म और परीक्षण बॉक्स को जोड़ सकती है।

बाहरी आयामः ऊंचाई 16800 मिमी, चौड़ाई 14500 मिमी, गहराई 850 मिमी (यह आयाम केवल संदर्भ के लिए है)

सामग्री: तीन परतों से बनी हैः 1.5 मिमी मोटी स्टील प्लेट की बाहरी परत, सफेद पेंट से उच्च तापमान इलेक्ट्रोस्टैटिक बेकिंग, 60 मिमी मोटी एस्बेस्टोस परत की मध्य परत, 1.2 मिमी मोटी USU304 स्टेनलेस स्टील, उच्च तापमान इलेक्ट्रोस्टैटिक बेकिंग काला पेंट, साफ करने में आसान है।

हवा के प्रवेश द्वार और निकास द्वार: हवा के प्रवेश द्वार को परीक्षण बॉक्स के शीर्ष पर स्थापित किया जाता है, जिसका व्यास Φ 65 मिमी होता है, जिसे बंद और बंद दोनों स्थितियों में एक फ्लैन्ज वाले सोलेनोइड वाल्व द्वारा नियंत्रित किया जाता है।निकास बंदरगाह बाईं ओर नीचे स्थापित है, जिसका व्यास Φ 80 मिमी है, जिसे बंद और बंद दोनों स्थितियों में एक फ्लैंग्ड सोलेनोइड वाल्व द्वारा नियंत्रित किया जाता है, और एक निकास पंखे से सुसज्जित है।

2ऑप्टोइलेक्ट्रॉनिक माप प्रणालीः बिजली की आपूर्ति, फोटोमल्टिप्लायर ट्यूब, प्रवर्धक पारदर्शी फिल्म, शटर, फ़िल्टर, तटस्थ पारदर्शी फिल्म, लेंस, ऑप्टिकल सिस्टम डार्क बॉक्स से बनी,प्रकाश स्रोत, और प्रकाश खिड़की हीटर।

प्रकाश स्रोतः एक 6.5V दागदीपक दीपक, एक ट्रांसफार्मर जो शक्ति प्रदान करता है (इनपुट 220V आउटपुट 6.5V), और एक परिवर्तनीय प्रतिरोध से बना है।

स्थापनाः प्रकाश बल्ब को परीक्षण बॉक्स के नीचे एक अपारदर्शी अंधेरे बॉक्स में स्थापित किया जाता है, जिसमें प्रकाश स्रोत, उत्तल लेंस, प्रकाश खिड़की हीटर और ऑप्टिकल खिड़की होती है।

प्रकाश खिड़की एक्ट्यूएटरः AC220V द्वारा संचालित, 9W प्रतिरोध तार से घिरा, ताकि प्रकाश खिड़की की सतह का तापमान (50°C~55°C) उचित हो।

घुमावदार लेंसः 51 मिमी के व्यास के साथ, इसे 51 मिमी के व्यास के साथ एक अंगूठी बनाने के लिए समायोजित और कैलिब्रेट किया गया है, जिसमें अंगूठी के बाहर कोई अन्य प्रकाश किरण नहीं है।

ऑप्टिकल खिड़की: एक अनब्लॉक पारदर्शी फिल्म और एक डार्क बॉक्स से बनी होती है।

फोटो डिटेक्टर: फोटो गुणक ट्यूब, प्रवर्धन फिल्टर, शटर, फिल्टर, तटस्थ फिल्टर, उत्तल लेंस, ऑप्टिकल विंडो आदि से बना है।

फोटोमल्टिप्लियर ट्यूब के पैरामीटरः वोल्टेजः DC 1000V, बिजली की आपूर्तिः इनपुट 12V, आउटपुट 0-1200V2mA

ऑप्टोइलेक्ट्रॉनिक प्रणाली प्रसंस्करण: फोटोडटेक्टर एक फोटोमल्टिप्लियर ट्यूब है जो एक ए/डी संख्या टेम्पलेट से जुड़ा हुआ है और एक बहु-चरण प्रवर्धन माइक्रो कंप्यूटर द्वारा संसाधित किया जाता है।समय के साथ संबंधित ऑप्टिकल घनत्व के प्रसारण को लगातार माप सकता है, जो स्पेक्ट्रल संवेदनशीलता प्रतिक्रिया की 5 मात्रा है, जो नग्न आंख और 0.001uA से नीचे अंधेरे धारा की प्रतिक्रिया के समान है।एक फोटोमल्टिप्लायर ट्यूब की न्यूनतम संवेदनशीलता एक 0 के माध्यम से 100% पढ़ी जा सकती है.5 तटस्थ फिल्टर और ऑप्टिकल पथ पर एक ND-2 एम्पलीफिकेशन फिल्टर।

एम्पलीफिकेशन फिल्टर: ND-2.0 0.95% के पारगम्यता के साथ और एक प्रकाश स्रोत रंग तापमान K=2854.

प्रकाश गेटः 0% पारगम्यता के बेफिल और सुधार के लिए प्रयोग किया जाता है।

फ़िल्टर: फ़िल्टर की भरपाई के लिए, 0.1 से 1.0 और 2 के बीच ऑप्टिकल घनत्व वाले कुल 11 टुकड़े हैं।0.

तटस्थ फ़िल्टर: ND-0.5, पारगम्यता 31.7%, एक प्रकाश स्रोत रंग तापमान K=2854.

उत्तल लेंसः 51 मिमी के व्यास के साथ, प्रकाश की प्रत्यक्ष किरण को ऊपरी और निचले अंधेरे बक्से के बीच पारदर्शी प्लेट पर एक छोटे से मजबूत स्थान पर केंद्रित किया जा सकता है।

ऑप्टिकल प्रणालियों का कैलिब्रेशन: ऑप्टिकल घनत्व 3.0 और तरंग दैर्ध्य 550-650nm के साथ एक तटस्थ फ़िल्टर का उपयोग करके पता लगाना।

3विकिरण शंकुः 2600W की नाममात्र शक्ति वाले हीटिंग तत्वों से बना है, जो नमूना सतह के केंद्र में 10KW/m2~50KW/m2 विकिरण तीव्रता प्रदान करने में सक्षम है।नमूना के केंद्र से 25 मिमी की दूरी पर दो अन्य स्थानों पर विकिरण परीक्षण करते समय, इन दोनों स्थानों पर विकिरण नमूना के केंद्र में विकिरण का 85% से कम नहीं होना चाहिए।

विकिरण शंकु हीटरः एक स्वतंत्र बिजली स्रोत द्वारा संचालित, 3000W की एकल-चरण अलगाव ट्रांसफार्मर शक्ति के साथ। तापमान नियंत्रण तेजी से चक्र के साथ थाइरिस्टोर नियंत्रण को अपनाता है,जो तापमान को ± 2 °C पर स्थिर कर सकता है.

हीट फ्लोमीटर: 50kw/m2 की रेंज के साथ एक सपाट क्षेत्र और 10 मिमी के प्राप्त विकिरण क्षेत्र व्यास के साथ। सतह को मैट ब्लैक से लेपित किया जाता है और पानी के ठंडा द्वारा ठंडा किया जाता है।

4इग्निटर: इग्निटर नोजल Φ से बना है जो 4.0 मिमी की एपर्चर वाली तांबे की ट्यूब से बना है, लौ की लंबाई और क्षैतिज माप 30 मिमी है।

गैस आपूर्ति प्रणालीः

गैस स्रोतः 95% शुद्धता, प्रोपेन और हवा मिश्रित गैस, 170Kpa का दबाव

प्रोपेन प्रवाह मीटरः 1-100cm3/min

समग्र प्रदर्शन:

वायु प्रवाह मीटरः 5 ~ 500cm3/min

पारदर्शिता संकल्पः 0.0001%;

माप सीमाः 0-100%; माप के दौरान स्वचालित रूप से गियर बदलें।

माप की सटीकताः ± 3%;

कामकाजी वोल्टेजः AC200-240V 50Hz;

पर्यावरणीय आर्द्रताः कमरे का तापमान -40 °C

कार्य वातावरणः जब उपकरण चल रहा हो, तो उसे प्रत्यक्ष सूर्य के प्रकाश से बचना चाहिए और कोई मजबूर वायु प्रवाह नहीं होना चाहिए।

माप सॉफ्टवेयरः विंडोज एक्सपी ऑपरेटिंग इंटरफ़ेस और लैबवीव शैली पर आधारित है। समय वक्र के विपरीत प्रसारण प्रदर्शित करें। चीनी और अंग्रेजी इंटरफ़ेस प्रदान करें,साथ ही एक चीनी और अंग्रेजी निर्देश पुस्तिका.
