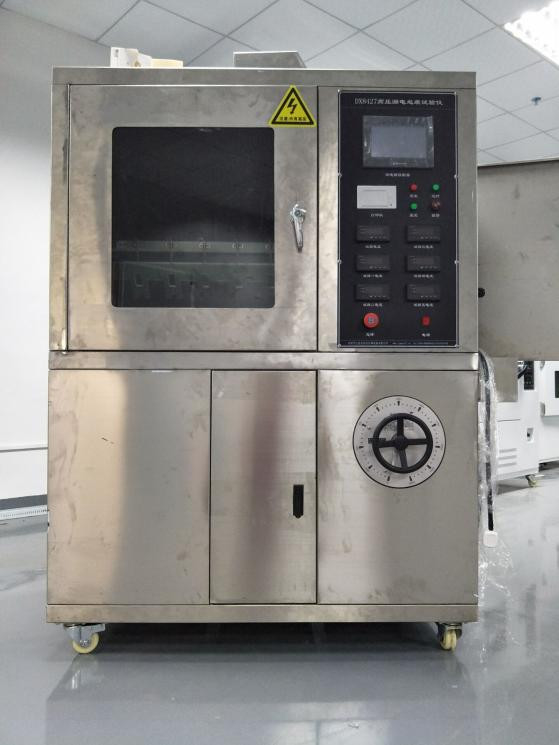

DX8427 उच्च वोल्टेज रिसाव निशान परीक्षण मशीन

मुख्य रूप से विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों और उनकी सामग्रियों के विद्युत ट्रेस और संक्षारण के प्रतिरोध के परीक्षण के लिए उपयुक्त है, जो बिजली आवृत्ति (48Hz -62Hz) पर तरल प्रदूषक और झुके हुए सतह के नमूनों के उपयोग का अनुकरण करता है। प्रतिरोध के माप के माध्यम से कठोर पर्यावरणीय परिस्थितियों में उपयोग की जाने वाली विद्युत इन्सुलेशन सामग्री के प्रतिरोध स्तर का मूल्यांकन करें। विद्युत उत्पादों में नमी और अशुद्धियों के प्रभाव के तहत, विभिन्न ध्रुवों के चार्ज किए गए भागों के बीच या चार्ज किए गए भागों और ग्राउंडेड धातु के बीच इन्सुलेशन रिसाव हो सकता है। परिणामी चाप डिस्चार्ज के कारण टूटना, शॉर्ट सर्किट या सामग्री क्षरण का कारण बन सकता है, और आग का कारण भी बन सकता है। यह परीक्षक एक विनाशकारी परीक्षण है जो इन्सुलेशन सामग्री पर उपरोक्त स्थिति का अनुकरण करता है, जिसका उपयोग निर्दिष्ट वोल्टेज पर एक विद्युत क्षेत्र और अशुद्धता युक्त पानी की क्रिया के तहत इन्सुलेटरों के रिसाव और अंकन के सापेक्ष प्रतिरोध को मापने और मूल्यांकन करने के लिए किया जाता है। यह विद्युत और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों, जैसे रिले सॉकेट, रूपांतरण स्विच कवर, संपर्ककर्ता आदि में ठोस विद्युत इन्सुलेशन सामग्री और उनके उत्पादों के लिए उपयुक्त है।

2, मानकों के अनुरूप:

जीबी/टी6553-2014/आईईसी60587-1984 "कठोर पर्यावरणीय परिस्थितियों में ट्रेसिंग और संक्षारण के प्रतिरोध के मूल्यांकन के लिए विद्युत इन्सुलेशन सामग्री की परीक्षण विधि" और डीएल/टी810-2002 "± 500kV डीसी रॉड सस्पेंशन कम्पोजिट इन्सुलेटर के लिए तकनीकी स्थितियां" की आवश्यकताओं के अनुसार, इन्सुलेशन सामग्री के एसी/डीसी लीकेज ट्रेसिंग टेस्ट के लिए मानक में निर्दिष्ट सिमुलेशन परीक्षण आइटम, रबर, प्लास्टिक और अन्य विद्युत इन्सुलेशन सामग्री जैसे झुके हुए प्लेन विधि पर लागू होते हैं। पांच सिलिकॉन रबर टेस्टर और सिलिकॉन टेस्टर के लिए मानक

तकनीकी पैरामीटर:

इलेक्ट्रोड: 0.5 मिमी मोटी सामग्री: स्टेनलेस स्टील;

ऊपरी और निचले इलेक्ट्रोड के बीच की दूरी: 50.0 मिमी ± 0.1;

परीक्षण वोल्टेज: 100V-6000V स्टेपलेस समायोज्य;

वोल्टेज नियामक: आउटपुट: 0～250V से समायोज्य, 5KVA की क्षमता के साथ;

जब सर्किट करंट 60mA हो, तो वोल्टेज आउटपुट काट दें;

परीक्षण समय: 6 घंटे;

ड्रॉपिंग सटीकता: 0.5%;

वोल्टेज स्थिरता: ± 1%;

उच्च परिशुद्धता वोल्टेज नियामक: आउटपुट AC220V। पावर 6000W। सटीकता ± 1%;

परीक्षण ट्रांसफार्मर: क्षमता 5KVA। अधिकतम आउटपुट वोल्टेज AC6000V (या DC6000V वैकल्पिक);

ट्रेस डिटेक्शन: मानक जीबी/टी6553-2003/4.1.2 के अनुसार, एक निश्चित प्रवाह दर पर एक वोल्टेज (2.5kV, 3 5kV और 4.5kV) लागू करें, और दूषित तरल को टपकाएं। यदि 6 घंटे के लिए 60mA से नीचे का करंट बिना प्रवाह के रहता है, तो इसे पास माना जाता है;

ड्रॉपिंग डिवाइस: राल्फ प्रिसिजन पेरिस्टाल्टिक पंप का उपयोग करना, 0.00185-20 मिलीलीटर प्रति मिनट के प्रवाह रेंज के साथ, 0.1-50 क्रांतियों प्रति मिनट की कार्य गति, और 0.5% से कम की प्रवाह सटीकता त्रुटि;

आउटपुट वोल्टेज: एसी/डीसी (स्विचेबल)

केस: SUS304 स्टेनलेस स्टील (ब्रश्ड सतह) से बना;

सीवेज टैंक 316 स्टेनलेस स्टील से बना है और इसमें सीलिंग डिवाइस लगा है।

वॉल्यूम 0.56m3 है, स्टूडियो वॉल्यूम: 900L * 650W * 950H (मिमी);

उपकरण आयाम: 1200L * 750W * 1800H (मिमी), लंबाई 750 * चौड़ाई 1180 * ऊंचाई 1760 मिमी, लकड़ी का बक्सा 890 * 1320 * 1900

वजन: लगभग 200 किग्रा

नियंत्रण उपकरण: पीएलसी नियंत्रण + ताइवान वेनव्यू टच स्क्रीन नियंत्रण को अपनाना, सटीक नियंत्रण, सरल संचालन, पूरी तरह से मानवीकृत डिजाइन, परीक्षण के बाद स्वचालित रिपोर्ट पीढ़ी, और पैनल थर्मल प्रिंटर परीक्षण परिणामों को समय पर प्रिंट कर सकता है;

परीक्षण समूहों की संख्या: पांच समूह (परीक्षण के दौरान, एक पंप एक समूह की बूंदों को नियंत्रित करता है, और परीक्षण प्रक्रिया एक दूसरे को प्रभावित नहीं करती है, जो बाजार में आम तौर पर नहीं देखा जाता है क्योंकि एक पंप पांच समूहों को नियंत्रित करता है) (अलग-अलग या एक साथ परीक्षण किया जा सकता है)
