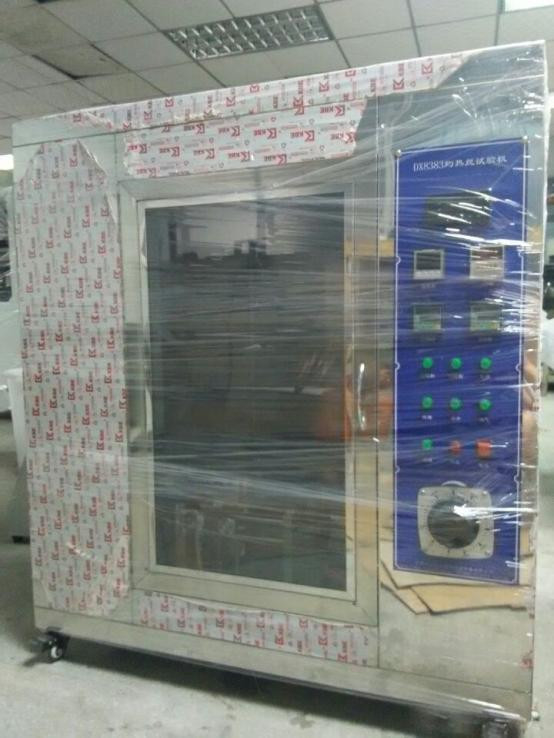

डीएक्स8383 डिजिटल डिस्प्ले के साथ गर्म तार परीक्षण मशीन

परिचय: गर्म तार परीक्षण का उपयोग ऑपरेशन के दौरान इलेक्ट्रॉनिक और विद्युत उत्पादों की स्थिरता का परीक्षण करने के लिए किया जाता है। गर्म तार स्वयं वास्तव में एक निश्चित विनिर्देश प्रतिरोध तार अंगूठी है।परीक्षण के दौरान, इसे विद्युत द्वारा निर्दिष्ट तापमान तक गर्म करने की आवश्यकता है, ताकि गर्म तार का शीर्ष आवश्यक समय के लिए नमूने के संपर्क में हो, और फिर इसकी स्थिति का निरीक्षण और माप किया जा सके।परीक्षण सीमा विशिष्ट परीक्षण प्रक्रिया पर निर्भर करती है.

अनुप्रयोग का दायरा: गर्म तार परीक्षण मशीन मुख्य रूप से विद्युत, इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों और उनके घटकों पर अग्नि जोखिम परीक्षण करने के लिए उपयुक्त है,गर्मी स्रोतों या ज्वलन स्रोतों जैसे गर्म घटकों या अधिभार प्रतिरोधों द्वारा कम अवधि में उत्पन्न थर्मल तनाव का अनुकरण करनायह ठोस विद्युत इन्सुलेशन सामग्री या अन्य ठोस दहनशील सामग्री के लिए भी उपयुक्त है।

मानकों के अनुरूपः GB/T5169 में "ग्लू वायर टेस्ट विधि" की आवश्यकताओं के अनुसार डिजाइन और निर्मित।10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, UL817 मानकों।

तकनीकी मापदंडः

1परीक्षण कक्ष की मात्राः 0.5M3, गहराई x चौड़ाई x ऊंचाईः 60x 95x 90cm

2सीमा आयाम: गहराई x चौड़ाई x ऊंचाई: 61x 120x 105 सेमी

3. चमकती तार: एक 4.0 मिमी व्यास की अंगूठी निकल/क्रोमियम तार से बना है

4तापमान मापने वाला यंत्र: 0.5 मिमी का बख्तरबंद ठीक तार थर्मोकपल, जो 1050 °C के उच्च तापमान का सामना करने में सक्षम है

5हीटिंग करंटः जब तापमान 960 °C होता है, तो करंट 120~150A के बीच होता है

6परीक्षण के लिए बल लागू करेंः 0.8 ~ 1.2N, और प्रेसिंग गहराई को कम से कम 7 मिमी तक सीमित करें

7टाइमर: प्रज्वलन (Ti) और लौ बुझाने के समय (Te) के लिए टाइमर। रेंजः 0~99.99S

8चमकती तारः 4mm±0.04mm Ni/Cr (80/20) विशेष रूप से डिजाइन मानक अंगूठी, क्षैतिज स्थिर;

9थर्मोकपलः 0.5 मिमी आयातित K-प्रकार के थर्मोकपल, बख्तरबंद आस्तीन 1100 °C तक गर्मी प्रतिरोधी;

10गर्म तार का विद्युत ताप तापमानः 500 °C~960 °C (डिजिटल डिस्प्ले पूर्व निर्धारित किया जा सकता है), तापमान उतार-चढ़ाव <3 °C;

11. गर्म तार के परीक्षण के लिए परीक्षण नमूना का दबावः 1.0N ± 0.1N (वास्तविक स्थिति के अनुसार समायोज्य);

12अधिकतम प्रवेश गहराईः 7 मिमी ± 0.5 मिमी (वास्तविक परिस्थितियों के अनुसार समायोजित);

13परीक्षण नमूना आंदोलन गतिः 10mm/s ~ 25mm/s.

14गंभीरता का स्तरः लागू परीक्षण लौ (टीए) की अवधि के लिए पसंदीदा मान हैंः 5s, 10s, 20s, 30s, 60s, 120-1s;

15. लौ की ऊंचाई: परीक्षण लौ की ऊंचाई 12 मिमी है;

16गैस स्रोतः ब्यूटेन गैस (उपयोगकर्ता द्वारा प्रदान की जाती है) ।

17बाहरी बॉक्स सामग्रीः दर्पण स्टेनलेस स्टील।

परीक्षण विधिः मानक प्रतिरोध तार की अंगूठी को निर्दिष्ट तापमान तक गर्म करें और फिर गर्म तार और परीक्षण नमूने को प्लग, सॉकेट, रबर,प्लास्टिक और अन्य उत्पाद परीक्षण स्थितियों में.

गर्म तारों के दहन परीक्षण मशीन के लिए संबंधित परीक्षण विधिः

तैयार उत्पादों के लिए जलती हुई तार की ज्वलनशीलता परीक्षण विधि (IEC 60695-2-11:2000/GB/T 5169.11-2006)

सामग्री के लिए जलती हुई तार की ज्वलनशीलता परीक्षण विधि (IEC 60695-2-12:2000/GB/T 5169.12-2006)

गर्म तार का उपयोग करने वाली सामग्री के इग्निशन प्रदर्शन के लिए परीक्षण विधि (IEC 60695-2-13:2000/GB/T 5169.13-2006)

ज्वलनशीलता सूचकांक GWFI, GWFI - चमकदार तारों की ज्वलनशीलता सूचकांक

तीन लगातार परीक्षणों में निर्दिष्ट मोटाई के साथ एक परीक्षण नमूना का अधिकतम परीक्षण तापमान निम्नलिखित शर्तों में से एक को पूरा करना चाहिएः

a) गर्म तार को निकालने के 30 सेकंड के भीतर, परीक्षण नमूना की लौ या गर्मी बुझ जाती है, और परीक्षण नमूना के नीचे रखे गए पैकेजिंग पेपर में आग नहीं लगती है;

(ख) परीक्षण के नमूने में आग नहीं लगी।

GWIT, GWIT - चमकदार तार की प्रज्वलन तापमान

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

नमूना आवश्यकताएंः एसजीएस सामग्री प्रयोगशाला के पास परीक्षण के लिए निम्नलिखित आवश्यकताएं हैंः

नमूने का पर्याप्त बड़ा फिक्स्ड साइज वाला सपाट हिस्सा होना चाहिए और परीक्षण के दौरान परीक्षण विमान को ऊर्ध्वाधर स्थिति में रखा जाना चाहिए।

परीक्षण के नमूने कई तरीकों से बनाए जा सकते हैंः

संपीड़न मोल्डिंग, इंजेक्शन मोल्डिंग या कास्टिंग, या पर्याप्त रूप से बड़ी सतह के साथ शीट धातु जैसे तैयार भागों से काटना।

फ्लैट भाग के आयाम होना चाहिएः लंबाईः ≥ 60 मिमी, चौड़ाई (फिक्स्चर के अंदर): ≥ 60 मिमी

इस प्रयोग की आवश्यकताओं के अनुसार, ज्वलनशीलता का मूल्यांकन करने के लिए आम तौर पर 10 परीक्षण नमूनों के सेट की आवश्यकता होती है।
