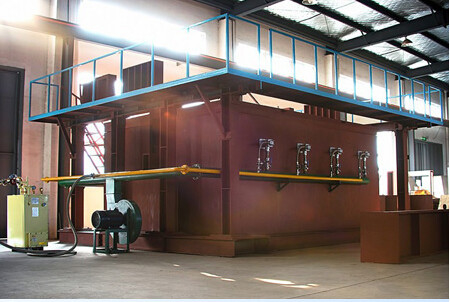

DX8364 भवन घटक की अग्नि प्रतिरोध परीक्षण ऊर्ध्वाधर भट्ठी और क्षैतिज भट्ठी (EN13381-8)

DX8364 बिल्डिंग कंपोनेंट अग्नि प्रतिरोध परीक्षण ऊर्ध्वाधर भट्टी और क्षैतिज भट्टी (EN13381-8)

क्षैतिज भट्ठी:

परीक्षण का दायरा:

1. 3000×3000 (मिमी) के एकल-पक्षीय अग्नि क्षेत्र के साथ प्रबलित कंक्रीट लोड-असर वाली दीवारें, सुरक्षात्मक परत (अग्निरोधी कोटिंग्स) के साथ स्टील संरचना लोड-असर वाली दीवारें, हल्के स्टील की कील प्लेट लोड-असर वाली दीवारें, ग्लुलम लोड-असर वाली दीवारें, आदि, और दीवार के अंदर विभिन्न वर्गों और विभिन्न चौड़ाई के साथ चयनित बिंदुओं का तापमान निर्धारण।

2. गैर-असर वाली पुनर्निर्मित फिटिंग का अग्नि प्रतिरोध परीक्षण। गैर-लोड-असर वाली दीवार के अग्नि प्रतिरोध के लिए बुद्धिमान परीक्षण उपकरण

भट्ठी का शुद्ध आकार 4200×4800×1500 (मिमी) है, और नमूने का अग्नि क्षेत्र 4200×4800 (मिमी) है

परीक्षण का दायरा: यह एक ही समय में समान कामकाजी परिस्थितियों में सममित और असममित संरचनात्मक नमूनों के अग्नि प्रतिरोध प्रदर्शन का पता लगा सकता है, जैसे: अग्निरोधक दरवाजे और खिड़कियां, कांच, अग्निरोधक प्लगिंग सामग्री, आदि, और बड़े अग्निरोधक विभाजन और अग्निरोधक विभाजन घटकों जैसे सुपर-बड़े फ़ायरवॉल, अग्निरोधक ग्लास विभाजन दीवारों और अग्निरोधक रोलर शटर पर अग्नि प्रतिरोध परीक्षण भी कर सकते हैं। दक्षता, और एक ही समय में कई अलग-अलग या समान नमूनों का परीक्षण कर सकता है।

3. लोड-बेयरिंग कॉलम के अग्नि प्रतिरोध के लिए बुद्धिमान परीक्षण उपकरण,

भट्ठी का शुद्ध आकार 3000×3000×4700 (मिमी) है, और नमूने की आग की ऊंचाई 3000~4600 मिमी है (स्तंभ की कुल ऊंचाई 3600~5200 मिमी है)। नमूने का अधिकतम क्रॉस-सेक्शनल आकार 800 मिमी× 800 मिमी या Φ800 मिमी है।

कुल अक्षीय भार 15000kN है, और ऊपरी और निचले विलक्षण भार प्रत्येक 1000kN हैं।

परीक्षण का दायरा:

1. स्तंभ की ऊंचाई 3600 ~ 5300 मिमी है, आग की ऊंचाई 3000 ~ 4700 मिमी है, और एकल और एकाधिक समग्र भार वाले प्रबलित कंक्रीट कॉलम के विभिन्न क्रॉस-अनुभागीय आकार और आकार का अग्नि प्रतिरोध परीक्षण।

2. स्तंभ की ऊंचाई 3600 ~ 5300 मिमी है, आग की ऊंचाई 3000 ~ 4700 मिमी है, और एक सुरक्षात्मक परत (अग्निरोधी कोटिंग) के साथ स्टील संरचना स्तंभ का अग्नि प्रतिरोध परीक्षण एकल और एकाधिक समग्र भार के विभिन्न क्रॉस-अनुभागीय आकार और आकार के अधीन है।

3. कॉलम के अंदर विभिन्न खंडों और विभिन्न गहराई के साथ चयनित माप बिंदुओं का तापमान निर्धारण।

4. अन्य वस्तुओं (जैसे तिजोरियां) का अग्नि प्रतिरोध परीक्षण, जिनमें हर तरफ आग लगी हो।

फायर डैम्पर के अग्नि प्रतिरोध प्रदर्शन के लिए बुद्धिमान परीक्षण उपकरण। हमारे द्वारा नीचे दिए गए कॉन्फ़िगरेशन केवल संदर्भ के लिए हैं;

आवेदन का दायरा:यह लोड-असर और गैर-लोड-असर घटकों जैसे दीवारों, बीम, कॉलम, फर्श, छत और छतों के लिए उपयुक्त है, और अन्य संरचनाओं, सहायक उपकरण या संरचनाओं को संदर्भ के रूप में उपयोग किया जा सकता है। यह परीक्षण मशीन GB/T9978.1~9 और ISO834-1~9 मानकों के सभी घटकों के परीक्षण के लिए उपयुक्त है।

मानकों के अनुरूप:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "भवन घटकों के लिए अग्नि प्रतिरोध परीक्षण विधियाँ भाग I: सामान्य आवश्यकताएँ", ISO834-1:1999 "अग्नि प्रतिरोध परीक्षण भवन घटकों भाग I: सामान्य आवश्यकताएँ"

मुख्य पैरामीटर:

प्रयोगशाला: 4.5M(लंबाई)x4.5M(चौड़ाई)x3.5M(ऊंचाई), उच्च तापमान इन्सुलेशन सामग्री का इनडोर उपयोग।

लोडिंग डिवाइस: भवन में ओवरहेड क्रेन को स्थानांतरित करने के लिए मैकेनिकल लोडिंग को अपनाया जाता है। सजातीय, केंद्रीय, निर्णायक या विलक्षण लोडिंग का अनुकरण किया जा सकता है।

सहायक फ्रेम: चार रोलर्स द्वारा फ्रेम पर एक वेज ब्रैकेट से जुड़ा हुआ है।

थर्मोकपल: फर्नेस थर्मोकपल, बैकसाइड हीट कपल, मोबाइल थर्मोकपल, आंतरिक थर्मोकपल और परिवेश तापमान थर्मोकपल सहित विभिन्न क्षेत्रों में वितरित किए जाते हैं।

फर्नेस दबाव माप जांच: टी-आकार की माप जांच, माप सटीकता ± 2Pa

नमूना अंतर मापने की जांच: 6 मिमी व्यास ± 0.1 मिमी व्यास ± 0.2 मिमी व्यास

दहन प्रणाली: गैस वितरण प्रणाली (10 मीटर के भीतर), फ्लेमेथ्रोवर (20 से कम नहीं) और विनियमन वाल्व

दहन गैस स्रोत: 95% से अधिक शुद्धता वाला प्रोपेन, तरलीकृत गैस (उपयोगकर्ता द्वारा प्रदान किया गया)

गैस प्रवाह: 0~100L/मिनट माप सटीकता 2.5 ग्रेड

वायु प्रवाह: 0~50m3/मिनट माप सटीकता≤±0.5m3/मिनट

गैस टैंक क्षमता: ≥50kg×6

फर्नेस तापमान नियंत्रण प्रणाली: अधिकतम नमूना बिंदु 10 अंक है

वेंटिलेशन सिस्टम और नियंत्रण डैम्पर, आदि

नमूने की बैकफ़ायर सतह पर उज्ज्वल गर्मी की माप सीमा: 0~10W/cm2

भट्टी में तापमान और दबाव नियंत्रण को कंप्यूटर के RS485 को नियंत्रण प्रणाली से जोड़कर महसूस किया जाता है, और थर्मोकपल और दबाव सेंसर जैसे दहन परीक्षण सेंसर के डीसी आउटपुट वोल्टेज को डिजिटल रूप में परिवर्तित किया जाता है, जिसे फिर डिस्प्ले और स्टोरेज के लिए कंप्यूटर सिस्टम में प्रेषित किया जा सकता है।

टिप्पणी:भवन घटकों के अग्नि प्रतिरोध परीक्षण उपकरण को उन उत्पादों के अनुसार महसूस किया जाना चाहिए जिन्हें ग्राहकों द्वारा परीक्षण करने की आवश्यकता है, ताकि अनावश्यक लागत से बचा जा सके। उदाहरण के लिए, सार्वजनिक सुरक्षा मंत्रालय के तियानजिन फायर रिसर्च इंस्टीट्यूट के पास विभिन्न भवन घटकों के लिए 5 अग्नि प्रतिरोध परीक्षण उपकरण हैं, अर्थात् लोड-असर बीम प्लेट के अग्नि प्रतिरोध के लिए बुद्धिमान परीक्षण उपकरण, लोड-असर वाली दीवार के अग्नि प्रतिरोध के लिए बुद्धिमान परीक्षण उपकरण, भट्ठी का शुद्ध आकार 3000 × 3000 × 1500 (मिमी) है, नमूने का अग्नि क्षेत्र 3000 × 3000 (मिमी) है, और कुल लोडिंग क्षमता 2000kN है

लंबवत भट्टी:

आवेदन का दायरा: यह मानक अग्नि स्थितियों के तहत उनकी अग्नि प्रतिरोध विशेषताओं को निर्धारित करने के लिए दीवारों, बीम, कॉलम, फर्श स्लैब और छत जैसे क्षैतिज भवन घटकों के लिए उपयुक्त है।

मानकों को पूरा करें:GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008, ISO834-6: :200 और अन्य परीक्षण आवश्यकताएँ।

प्रदर्शन विशेषताएँ:उच्च परिशुद्धता मल्टी-बिट अधिग्रहण कार्ड का उपयोग, तापमान, दबाव, प्रवाह और डेटा के अन्य पहलुओं का संग्रह, माइक्रो कंप्यूटर विश्लेषण, प्रसंस्करण और नियंत्रण के माध्यम से दहन की वास्तविक जानकारी के वास्तविक समय के पुनरुत्पादन का उत्पादन करने के लिए, और माइक्रो कंप्यूटर विश्लेषण के माध्यम से इसकी दहन विशेषताओं को निर्धारित करने के लिए, पूरी मशीन उच्च गुणवत्ता वाले उपकरणों का उपयोग करती है, यह सुनिश्चित करने के लिए कि सिस्टम उन्नत के साथ उच्च गुणवत्ता, उच्च गति संचालन है।

तकनीकी मापदंड:

1. उपकरण संरचना: दुर्दम्य परीक्षण भट्ठी, गैस प्रवाह माप प्रणाली, तापमान माप प्रणाली और दबाव माप और नियंत्रण प्रणाली।

2. दुर्दम्य परीक्षण भट्टी: यह एक ऊर्ध्वाधर परीक्षण भट्टी है जिसका आंतरिक आकार 4.5 मीटर (लंबाई), × 3.5 मीटर (गहराई) × 1.25 मीटर (ऊंचाई) है।

3. भट्ठी संरचना: स्टील संरचना फ्रेम को अपनाया जाता है, भट्ठी की दीवार स्टील संरचना फ्रेम के बीच में दुर्दम्य ईंटों से बनाई जाती है, और भट्ठी की दीवार का आंतरिक भाग उच्च तापमान प्रतिरोधी थर्मल इन्सुलेशन सामग्री से बना होता है, जिसका घनत्व 1000kgpm3 से अधिक होता है। बाहरी तरफ रंगीन स्टील से लपेटा गया है, भट्ठी की अस्तर सामग्री की मोटाई 65 मिमी है, और भट्ठी में तापमान परीक्षण तापमान 1250 डिग्री सेल्सियस तक है।

4. तापमान माप प्रणाली:

1. भट्ठी में थर्मोकपल: भट्ठी जीबी/टी 16839.1 के अनुसार 2.0 मिमी के तार व्यास के साथ के-प्रकार निकल-क्रोमियम-निकल-क्रोमियम थर्मोकपल को अपनाती है, बाहरी आवरण गर्मी प्रतिरोधी स्टेनलेस स्टील पाइप आस्तीन है, और मध्य गर्मी प्रतिरोधी सामग्री से भरा है, और गर्म अंत उभरी हुई आस्तीन की लंबाई 25 मिमी से कम नहीं है, कुल 5 टुकड़े, और तापमान सटीकता <± 15 डिग्री सेल्सियस है।

2. बैक फायर सतह का तापमान माप: 0.5MM के व्यास वाले थर्मोकपल का उपयोग करना, 0.2MM की मोटाई और 12MM के व्यास पर वेल्डिंग करना

गोल तांबे की शीट पर, GB/T16839.1 के अनुसार बड़े निकल-क्रोम-निकल-सिलिकॉन थर्मोकपल को 30MM लंबी, चौड़ाई और 2.0MM मोटाई के एस्बेस्टस गैसकेट से कवर किया जाएगा। कुल 20

3. औसत तापमान माप: 8 थर्मोकपल, GB/T7633-2008 और GB/T17428-2009 के लिए उपयुक्त

4. अधिकतम तापमान माप: थर्मोकपल प्रावरणी के साथ 20 डबल दरवाजों का माप है जो 1200 मिमी की अधिकतम दरवाजे की चौड़ाई तक कवर कर सकता है।

5. मोबाइल थर्मोकपल: इन्फ्रारेड थर्मामीटर द्वारा मापा जाता है

6. आंतरिक थर्मोकपल: 4 थर्मोकपल हैं, जो वेंटिलेशन नलिकाओं के आंतरिक तापमान को मापने के लिए उपयुक्त हैं।

7. परिवेश का तापमान माप: 3.0MM व्यास वाले बख्तरबंद थर्मोकपल का उपयोग किया जाता है, और GB/T16839.1 के अनुरूप बड़े निकल-क्रोमियम-निकल-सिलिकॉन K-प्रकार थर्मोकपल को अपनाया जाता है।

8. फर्नेस दबाव माप: टी-आकार की माप जांच, माप सटीकता ± 2pa। तीन

9. लोडिंग सिस्टम: मापने के लिए प्रेशर सेंसर अपनाएं

10. विरूपण माप उपकरण: इलेक्ट्रॉनिक विरूपण माप उपकरण अपनाया जाता है

11. गैप जांच: GB/T9978.1 मानक के अनुसार बनाया गया

12. बर्नर: भट्ठी की दीवारों में दोनों तरफ 8 हाई-स्पीड बर्नर लगे हुए हैं, प्रत्येक तरफ छह। भट्टी में गर्म होने के लिए आवश्यक ऊष्मा प्रदान करता है।

13. धुआं निकास: भट्ठी की दीवार के पीछे भट्ठी की दीवार पर तीन धुआं निकास छेद होते हैं, जो भट्ठी के शरीर में ग्रिप गैस को डिस्चार्ज करने के लिए पीछे की ओर ग्रिप से जुड़े होते हैं। तनाव पर नियंत्रण रखें.

14. अवलोकन छिद्र: भट्ठी की बॉडी की साइड की दीवार पर दो देखने के छिद्र होते हैं, जिनका उपयोग परीक्षण के दौरान नमूने की आग की सतह और लौ का निरीक्षण करने के लिए किया जाता है।

15. लोडिंग डिवाइस: एक ट्रॉली का उपयोग करना, 3.5M ऊंचा, 3.0M चौड़ा, एक कार बॉडी और एक टेस्ट पीस प्लेटफॉर्म से बना। कार बॉडी को चार ग्राउंड पहियों के साथ डिज़ाइन किया गया है, जो रेल पर चल सकता है, और परीक्षण प्लेटफ़ॉर्म: 3.0m*3.0m वर्ग स्टील संरचना फ्रेम। परीक्षण के दौरान, परीक्षण टुकड़े के साथ परीक्षण टुकड़ा प्लेटफ़ॉर्म को इलेक्ट्रिक लहरा के साथ कार बॉडी पर फहराया जाता है, और फिर गाड़ी को परीक्षण स्थिति में धकेल दिया जाता है और स्थिर किया जाता है, और फिर परीक्षण शुरू किया जाता है।

16. विद्युत नियंत्रण भाग: एकीकृत औद्योगिक कंप्यूटर के एमसीजीएस कॉन्फ़िगरेशन सॉफ्टवेयर और पीएलसी प्रोग्राम को अपनाया जाता है।

इसमें शामिल हैं: मुख्य नियंत्रण इंटरफ़ेस, भट्टी तापमान वक्र इंटरफ़ेस, नमूना तापमान इंटरफ़ेस, ऐतिहासिक रिकॉर्ड इंटरफ़ेस और पैरामीटर निर्धारण इंटरफ़ेस।
