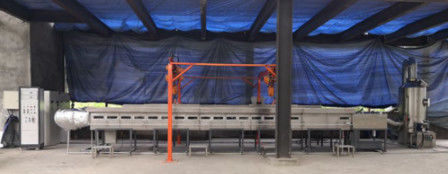

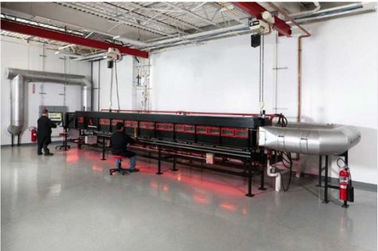

UL910/NFPA 262 स्टेनर क्षैतिज सुरंग भट्ठीएएसटीएमई 84
मानक:
UL910, NFPA262
स्थापना की आवश्यकताएं
|
1
|
विद्युत
|
AC 380V, 50/60hz, 30A
|
|
2
|
परिवेश का तापमान
|
15°C से 35°C तक काम करना
|
|
3
|
गैस
|
मीथेन और वायु कंप्रेसर
|
|
4
|
उपयोगिता
|
क्रेन
|
|
5
|
आकार
|
1300 मिमी (एल) x 1100 मिमी (डी) x 2100 मिमी (एच)
|
|
6
|
वजन
|
1700 किलो
|
|
7
|
लागू मानक
|
UL910,NFPA262,ASTM E84,UL723
|

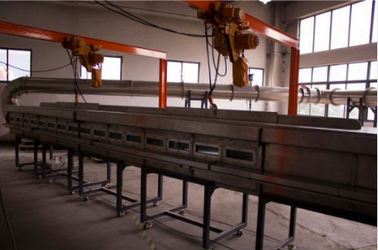

निलंबन हार्डवेयर
1एक ही समय में दो स्टेशन लिफ्ट करें। कंप्यूटर नियंत्रण सुचारू लिफ्टिंग सुनिश्चित करता है।
2निलंबन हार्डवेयर को ऊपर और नीचे,बाएं और दाएं स्थानांतरित किया जा सकता है जो नमूना स्थापना और कमीशन के लिए सुविधाजनक है।
3. सुरक्षा सुरक्षा मंच से लैस, नमूना स्थापना और कमीशन के लिए सुविधाजनक।
दहन प्रणाली
1. 10 केवी की चिंगारी से आग लगाने वाला उपकरण एक सुरक्षा बंदूक से लैस है।
2.बर्नर की दहन गर्मी को गैस प्रवाह प्रणाली द्वारा स्वचालित रूप से नियंत्रित किया जाता है। पढ़ने की सटीकता 1% है।
3बर्नर का हीट आउटपुट कंप्यूटर द्वारा स्वचालित रूप से नियंत्रित किया जा सकता है। जापानी द्रव्यमान प्रवाह नियंत्रक से लैस है।
4विद्युत चुम्बकीय वाल्व की विफलता के कारण होने वाले रिसाव से बचने के लिए गैस प्रवाह वाल्व नियंत्रण प्रणाली, जिसके परिणामस्वरूप विस्फोट का खतरा होता है।
5आवृत्ति पंखे स्वचालित रूप से धुआं के अंदर हवा की गति को नियंत्रित करता है, पंखे की शक्ति 3KW, वोल्टेज 380V
6गैस के दबाव को सटीक रूप से नियंत्रित करने के लिए गैस प्रेशर गेज और दबाव विनियमन वाल्व।
7गैस प्रवाह को सटीक रूप से नियंत्रित करने के लिए आयातित गैस प्रवाह नियंत्रण वाल्व
परीक्षण प्रणाली
1धुआं घनत्व परीक्षणःधुआं घनत्व को दाहक प्रकाश प्रणाली द्वारा मापा जाता है।रंग तापमान 2900±100K;वर्तमान उतार-चढ़ाव सीमा + 0.5% है;धुआं घनत्व मूल्य का रैखिक आउटपुट;समय मुआवजा समारोह के साथ.
2लेंस प्रकाश को 20 मिमी समानांतर बीम में परिवर्तित करता है; d/f < 0.04.
3. डिटेक्टर: स्पेक्ट्रल वितरण सीआईई के अनुरूप है; रंग मानक फलन की सटीकता + 5% है; आउटपुट की रैखिकता 3% पारगम्यता या पूर्ण पारगम्यता का 1% से कम है।;प्रणाली 90% का प्रतिक्रिया समय 3S से अधिक नहीं है
4थर्मोकपल के प्रकार का बख्तरबंद थर्मोकपल है, 0.5 मिमी व्यास; तापमान सटीकता 0.5 डिग्री है।
5.दबाव सेंसर रेंज 0 ~ 100pa; सटीकता + 2pad है;दबाव सेंसर 90% का प्रतिक्रिया समय 1s है.
6.पर्यावरण दबाव सटीकता + 200Pa
7.सिस्टम रिकॉर्ड समय कम से कम 3 सेकंड है
8.सिस्टम समय रिकॉर्डिंग सटीकता 0.1s
9धूम्रपान घनत्व जनरेशन वक्र का वास्तविक समय कंप्यूटर प्रदर्शन
10विकल्पःप्रणाली में एक कैमरा प्रणाली है जो प्रयोग प्रक्रिया का निरीक्षण करती है और नमूना के लागू होने और दहन के बाद बर्नर अवशेष की विशेषताओं को रिकॉर्ड करती है।
धुआं घनत्व परीक्षण प्रणाली
1प्रकाश स्रोतः यूएसए से आयातित 0.5W हीलियम नीयन लेजर
2.अमेरिका से आयातित फोटोइलेक्ट्रिक रिसीवरः तरंग दैर्ध्य सीमा 350-1100nm;पीक मानः 0.65A/W;अधिकतम आउटपुट करंटः 100mA;गीन कंट्रोल 70dB.
3धूम्रपान घनत्व परीक्षण को अधिक सटीक बनाने के लिए Thorlabs फिल्टर (यूएसए से आयातित) ।
4स्टीनर सुरंग दहन कक्ष में प्रतिपूर्ति फोटोइलेक्ट्रिक डिटेक्शन सिस्टम है, जो प्रकाश स्रोत के उतार-चढ़ाव के हस्तक्षेप को प्रभावी ढंग से रोकता है।
हवा की गति नियंत्रण प्रणाली
पाइप की निकास क्षमताः
1डेल्टा इन्वर्टर धुआं गैस की गति को सटीक रूप से नियंत्रित करता है।
2धुआं समाप्त करने की क्षमताः पिटो ट्यूब और आयातित माइक्रो प्रेशर ट्रांसमीटर के साथ हवा के दबाव और हवा की गति का माप।
3अंतर दबाव प्रेषकः माप सीमा 0 ~ 2000pa; सटीकताः + 1% FS; हिस्टेरिसिस + 0.1% FS; अधिकतम रैखिक दबाव 69Kpa; दबाव सेंसर 90% का प्रतिक्रिया समय 1S है।
4. धुआं निकास क्षमताः 8000m3/H
5हवा की गति संकेत स्वचालित रूप से हवा की गति बंद-लूप नियंत्रण प्राप्त करने के लिए वापस खिलाया जाता है, अधिक स्थिर हवा की गति और मजबूत विरोधी हस्तक्षेप क्षमता के साथ।
दहन कक्ष की हवा की गति परीक्षण
1कंप्यूटर प्रणाली में स्टीनर सुरंग दहन कक्ष की गति सेट करें, और वास्तविक समय में हवा की गति की निगरानी करें, फिर हवा की गति वक्र आउटपुट करें।
2दहन कक्ष की गति सीमा 0~8m/s है और हवा की गति मापने का संकल्प 0.001m/s है।
3पता लगाने की सीमा 0 ~ 250Pa है, सटीकता ± 0.5Pa है, और सिस्टम संकेत दबाव परीक्षण सटीकता ± 2Pa है।
तापमान नियंत्रण संग्रह
1स्टीनर सुरंग भट्ठी कक्ष उपकरण 3 ओमेगा के बख्तरबंद थर्मोकपल्स से लैस है, जो निकास पाइप के तापमान परिवर्तन की निगरानी के लिए है, इसकी सटीकता 0.1 डिग्री सेल्सियस है।
2थर्मोकपल के मापदंडः0.25 मिमी से कम तार व्यास; तापमान सटीकता 0.1 डिग्री।
3. तापमान परीक्षण सीमा 0 C ~ 1300 C है.
डेटा अधिग्रहण और नियंत्रण प्रणाली
1. लैब व्यू नियंत्रण प्रणाली जो स्थिर और विश्वसनीय प्रणाली है;
2मानक नियंत्रण कैबिनेट, कंप्यूटर से लैस, 19 "एलसीडी डिस्प्ले;
3इस प्रणाली में 16 बिट्स का उच्च परिशुद्धता डेटा अधिग्रहण मॉड्यूल है।
4.सिस्टम समय रिकॉर्डिंग सटीकता 0.1s
5वास्तविक समय में डेटा निगरानी और सटीक रिकॉर्डिंग प्राप्त करना;
6. वास्तविक समय में सिस्टम के संचालन की स्थिति का प्रदर्शन; दोष की स्थिति में ध्वनि और प्रकाश अलार्म;
7.कंट्रोल कैबिनेट प्रिंटर और प्रिंट रिपोर्ट को जोड़ सकता है.
8ध्वनि अलार्म और अलार्म प्रदर्शन समारोह के साथ।
9.कंट्रोल कैबिनेट को कंप्यूटर से जोड़ा जा सकता है.
10स्वचालित इग्निशन, इग्निशन विफलता का पता लगाने के कार्यों के साथ पीएलसी नियंत्रण प्रणाली
11ऑपरेशन को नियंत्रित करने के लिए सॉफ्टवेयर इंटरफेस और कंट्रोल पैनल परस्पर क्रिया करते हैं।
Daxian कंपनी के बारे मेंः
DAXIAN के परीक्षण उपकरण का व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता हैः वैज्ञानिक संस्थान, कॉलेज, निरीक्षण संस्थान, ऑटो पार्ट्स, इलेक्ट्रॉनिक्स, इलेक्ट्रिकल, एलईडी, फोटोइलेक्ट्रिसिटी, मोबाइल,प्लास्टिक और रबर, दूरसंचार, रासायनिक उद्योग, एयरोस्पेस, निर्माण सामग्री और उत्पाद, तार और केबल, कपड़ा और कपड़े, आदि।सभी DAXIAN परीक्षण उपकरण अंतरराष्ट्रीय परीक्षण मानकों के अनुसार डिजाइन किए गए हैं, जैसे कि आईएसओ, एएसटीएम, डीआईएन, एन, जीबी, बीएस, जेआईएस, यूएल, टैपी, एएटीसीसी, आईईसी, वीडीई, सीएसए, सीईएन आदि।
