प्लास्टिक के लिए आईएसओ 5659-2 इलेक्ट्रिकल फ्लेमेबिलिटी टेस्ट, स्मोक डेंसिटी चैंबर

आईएसओ 5659 प्लास्टिक धुआँ घनत्व परीक्षक, धुआँ घनत्व परीक्षण कक्ष

उत्पाद विवरण:

प्लास्टिक ज्वलनशीलता धुआँ घनत्व मीटर एक नया प्रकार का माप धुआँ घनत्व है जिसे मानक GB/8323.2-2008 और ISO 5659-2 "प्लास्टिक सिगरेट के उत्पादन के लिए एकल कक्ष विधि का उपयोग करके धुआँ घनत्व के निर्धारण के लिए परीक्षण विधियाँ" में निर्धारित तकनीकी स्थितियों के अनुसार विकसित किया गया है। परीक्षण उपकरण प्लास्टिक के जलने पर उत्पन्न धुएँ के विशिष्ट प्रकाश घनत्व को निर्धारित करने के लिए उपयुक्त है, और अधिकतम विशिष्ट प्रकाश घनत्व परीक्षण परिणाम है। इसका उपयोग निर्दिष्ट परिस्थितियों में प्लास्टिक के धूम्रपान प्रदर्शन का आकलन करने के लिए किया जाता है।

मानक:

GB 8323.2-2008 "प्लास्टिक - धुआँ निर्माण - भाग 2: एकल कक्ष विधि द्वारा धुआँ घनत्व के निर्धारण के लिए परीक्षण विधि"

ISO 5659.2-2006 "प्लास्टिक - धुआँ निर्माण भाग 2: एकल कक्ष विधि द्वारा प्रकाश घनत्व का निर्धारण" परीक्षण मानक।

संरचना:

पूरा उपकरण एक सीलबंद कक्ष, एक प्रकाशमितीय मापने की प्रणाली, एक विकिरण शंकु, एक दहन प्रणाली, एक इग्नाइटर, एक परीक्षण बॉक्स, एक ब्रैकेट, एक तापमान मापने का उपकरण और एक धुआँ घनत्व परीक्षण सॉफ्टवेयर से बना है। सर्किट को सिंगल-चिप माइक्रो कंप्यूटर का उपयोग करके विकसित किया गया है और इसमें उच्च तकनीकी सामग्री और स्थिर प्रदर्शन है। यह उपकरण सभी प्लास्टिक के लिए उपयुक्त है, लेकिन अन्य सामग्रियों (जैसे रबर, कपड़ा कवरिंग, चित्रित सतहें, लकड़ी और अन्य सामग्री) के मूल्यांकन के लिए भी उपयुक्त है। इसका व्यापक रूप से प्लास्टिक उद्योग, ठोस-सामग्री विनिर्माण संयंत्रों और अनुसंधान और प्रयोगात्मक इकाइयों द्वारा उपयोग किया जाता है।

पैरामीटर:

1.1 सामने के दरवाजे में खिड़कियाँ और अपारदर्शी शटर लगे हैं जो खिड़कियों की गति को रोकते हैं।

1.2 चौकोर बॉक्स के तल पर ओवरप्रेशर को रोकने के लिए एक फटने वाला एल्यूमीनियम पन्नी लगाई गई है। फटने वाली डिस्क में 0.04 मिमी की मोटाई, 405 मिमी की लंबाई और 200 मिमी की चौड़ाई और 81000 मिमी2 का कुल क्षेत्रफल वाली एक सुरक्षा फटने वाली डिस्क शामिल है। बॉक्स के अंदर दबाव विनियमन उपकरण स्थापित है (चित्र 2 देखें)।)।

1.3 प्रकाश खिड़की: ऊपर और नीचे दो Ø75mm प्रकाश खिड़कियाँ, प्रकाश खिड़की के ऊपर एक 9W वलय विद्युत हीटर के साथ प्रकाश खिड़की की ऊपरी सतह के तापमान (50oC ~ 55oC उपयुक्त है) को सुनिश्चित करने के लिए सतह पर धुआँ सांद्रता को कम करने के लिए। न्यूनतम, खिड़की परीक्षण बॉक्स के शीर्ष पर है। परीक्षण बॉक्स के बाहर प्रकाश खिड़की के चारों ओर एक 8 मिमी मोटी ऑप्टिकल प्लेटफ़ॉर्म स्थापित है। ऑप्टिकल प्लेटफ़ॉर्म को एक Ø15mm धातु बार के साथ तय किया गया है जो तय प्लेटफ़ॉर्म और परीक्षण बॉक्स को जोड़ सकता है।

1.4 अंदर का आकार: ऊँचाई 914mmX चौड़ाई 914mmX गहराई 610mm

1.5 सामग्री: इसमें तीन परतें होती हैं: बाहरी 1.5 मिमी मोटी स्टील प्लेट, उच्च तापमान इलेक्ट्रोस्टैटिक बेकिंग सफेद पेंट, मध्य परत 60 मिमी मोटी एस्बेस्टस परत से बनी होती है, आंतरिक परत 1.2 मिमी मोटी USU304 स्टेनलेस स्टील, उच्च तापमान इलेक्ट्रोस्टैटिक बेकिंग ब्लैक पेंट, जिसे आसानी से साफ किया जा सकता है।

1.5 वायु प्रवेश और वायु निकास: वायु प्रवेश परीक्षण बॉक्स के शीर्ष पर स्थापित है और इसका व्यास Φ65mm है। फ्लैंज वाला सोलनॉइड वाल्व बंद और बंद स्थिति को नियंत्रित करता है; वायु निकास बाईं ओर के तल पर स्थापित है, और व्यास Φ80mm है। फ्लैंज का सोलनॉइड वाल्व बंद और बंद स्थिति को नियंत्रित करता है और इसमें एक निकास पंखा शामिल है।

विशेषताएँ:

फोटोइलेक्ट्रिक माप प्रणाली: बिजली की आपूर्ति, फोटोमल्टीप्लायर ट्यूब, प्रवर्धित पारभासी फिल्म, ऑप्टिकल शटर, फिल्टर, न्यूट्रल ट्रांसपेरेंट शीट, लेंस, ऑप्टिकल सिस्टम, कैमरा, प्रकाश स्रोत, प्रकाश खिड़की हीटर से।

2.1  प्रकाश स्रोत:

2.1.1 प्रकाश स्रोत: 6.5V का एक तापदीप्त लैंप, बिजली की आपूर्ति के लिए एक ट्रांसफार्मर (इनपुट 220V आउटपुट 6.5V), और एक चर प्रतिरोधक से बना है।

2.1.2 स्थापना: प्रकाश बल्ब परीक्षण बॉक्स के तल पर अपारदर्शी अंधेरे बॉक्स में स्थापित है और इसमें एक प्रकाश स्रोत, एक उत्तल लेंस, एक ऑप्टिकल विंडो हीटर और एक ऑप्टिकल विंडो शामिल है।

2.1.3 प्रकाश खिड़की योजक: AC220V बिजली की आपूर्ति, 9W प्रतिरोध तार को यह सुनिश्चित करने के लिए लपेटा जाता है कि प्रकाश खिड़की की ऊपरी सतह का तापमान (50 oC ~ 55oC) उपयुक्त है।

2.1.4 उत्तल लेंस: 51 मिमी का व्यास, 51 मिमी के व्यास के साथ एक अंगूठी बनाने और अंगूठी के बाहर कोई अन्य प्रकाश न होने के लिए समायोजित और कैलिब्रेट किया गया।

2.1.5 ऑप्टिकल विंडो: बिना किसी बाधा के प्रकाश संचरण फिल्म और अंधेरे बॉक्स से बना है।

2.2  फोटोइलेक्ट्रिक डिटेक्टर:

2.2.1 फोटोडेटेक्टर: इसमें फोटोमल्टीप्लायर ट्यूब, एम्प्लीफिकेशन फिल्टर, शटर, फिल्टर, न्यूट्रल फिल्टर, उत्तल लेंस, ऑप्टिकल विंडो आदि शामिल हैं।

2.2.2 फोटोमल्टीप्लायर ट्यूब:

2.2.2.1, फोटोमल्टीप्लायर ट्यूब पैरामीटर: वोल्टेज: DC 1000V, बिजली की आपूर्ति: इनपुट 12V, आउटपुट 0 ~ -1200V 2mA

2.2.2.2, फोटोइलेक्ट्रिक सिस्टम प्रोसेसिंग: फोटोइलेक्ट्रिक डिटेक्टर एक फोटोमल्टीप्लायर ट्यूब है, जो A/D नंबर टेम्पलेट से जुड़ा है, जिसे मल्टी-स्टेज एम्प्लीफिकेशन कंप्यूटर द्वारा संसाधित किया जाता है। समय के साथ संगत ऑप्टिकल घनत्व की प्रकाश संप्रेषण को लगातार माप सकता है, जो वर्णक्रमीय संवेदनशीलता प्रतिक्रियाओं की संख्या है, जो नग्न आंखों की प्रतिक्रिया के समान है और अंधेरा करंट 0.001uA से कम है। फोटोमल्टीप्लायर ट्यूब की न्यूनतम संवेदनशीलता को ऑप्टिकल पथ 0.5 न्यूट्रल फिल्टर और एक ND-2 एम्प्लीफिकेशन फिल्टर पर 100% पढ़ा जा सकता है।

2.2.3. फिल्टर को बढ़ाएँ: ND-2.0 की प्रकाश संप्रेषण 0.95% है और A प्रकाश स्रोत का तापमान K=2854 है।

2.2.4, प्रकाश द्वार: विक्षेपण के लिए, सही प्रकाश संप्रेषण 0% उपयोग करें।

2.2.5, फिल्टर: फिल्टर की भरपाई के लिए, 0.1 ~ 1.0 और 2.0 के कुल 11 टुकड़े का ऑप्टिकल घनत्व।

2.2.6, न्यूट्रल फिल्टर: ND-0.5, प्रकाश संप्रेषण 31.7%, A प्रकाश स्रोत रंग तापमान K = 2854।

2.2.7, उत्तल लेंस: 51 मिमी का व्यास प्रत्यक्ष बीम को ऊपरी और निचले कैमरा बॉक्स के बीच पारभासी प्लेट पर एक छोटे, तीव्र स्थान पर केंद्रित करने में सक्षम बनाता है।

2.2.7. ऑप्टिकल सिस्टम का अंशांकन: 3.0 के ऑप्टिकल घनत्व और 550-650 एनएम की तरंग दैर्ध्य के साथ एक न्यूट्रल फिल्टर का उपयोग किया जाता है।

2.2.8, ऑप्टिकल विंडो: बिना किसी बाधा के प्रकाश संचरण फिल्म और अंधेरे बॉक्स से बना है।

पैरामीटर:​

विकिरण शंकु:

3.1, विकिरण शंकु: 2600W की रेटेड शक्ति वाले हीटिंग तत्वों से बना है, नमूना सतह के केंद्र में 10KW/m2~50KW/m2 विकिरण तीव्रता प्रदान कर सकता है। नमूने के केंद्र से 25 मिमी की दूरी पर दो अन्य स्थानों पर विकिरण को मापते समय, इन दो स्थानों पर विकिरण नमूने के केंद्र पर विकिरण के 85% से कम नहीं होना चाहिए।

3.2 रेडिएंट कोन हीटर: यह एक स्वतंत्र बिजली आपूर्ति द्वारा संचालित होता है। सिंगल-फेज आइसोलेशन ट्रांसफार्मर की शक्ति 3000W है। तापमान नियंत्रण को एक रैपिड-साइकिल थाइरिस्टर द्वारा नियंत्रित किया जाता है, और नियंत्रण तापमान को ±2°C पर स्थिर किया जा सकता है।

3.3, हीट फ्लो मीटर: मापने की सीमा 50kw/m2 है, 10 मिमी व्यास के सपाट क्षेत्र का विकिरण क्षेत्र प्राप्त करना, सतह मैट ब्लैक से लेपित है, पानी ठंडा करने का उपयोग करना।

3.4. इग्नाइटर: इग्नाइटर नोजल Φ4.0mm एपर्चर कॉपर ट्यूब से बना है, लौ की लंबाई, स्तर माप 30mm है।

गैस आपूर्ति प्रणाली:

4.1, गैस स्रोत: 95% शुद्धता, प्रोपेन और हवा का मिश्रण, दबाव 170Kpa

4.2, प्रोपेन फ्लोमीटर: 1~100cm3/min

4.3, एयर फ्लो मीटर: 5~500cm3/min

पूरा प्रदर्शन:

1. प्रकाश संप्रेषण संकल्प: 0.0001%;

2. माप सीमा: 0-100%; माप करते समय स्वचालित शिफ्टिंग।

3. माप सटीकता: ± 3%;

4. कार्यशील वोल्टेज: AC200-240V 50Hz;

5. परिवेशी आर्द्रता: कमरे का तापमान -40 °C

6. कार्य वातावरण: जब उपकरण चल रहा हो, तो सीधी रोशनी से बचना चाहिए और कोई जबरदस्ती वायु प्रवाह नहीं होना चाहिए।

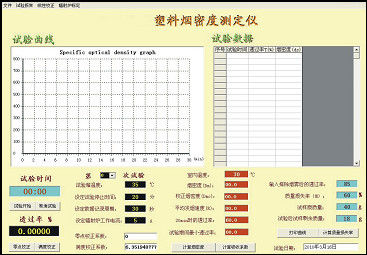

7. माप सॉफ्टवेयर: WINDOWS XP ऑपरेटिंग इंटरफेस, LabVIEW शैली पर आधारित है। संप्रेषण और समय वक्र प्रदर्शित करता है। चीनी और अंग्रेजी इंटरफेस, और चीनी और अंग्रेजी दोनों में निर्देश मैनुअल प्रदान करें। चित्र 3 देखें
