BS476-7सतह की लौ फैलने के परीक्षण उपकरण

BS476-7 उत्पाद का परिचयः

लौ फैलने का परीक्षक BS476-7 मानक के अनुसार विकसित और निर्मित किया गया है और इसका उपयोग भवन उत्पादों के पार्श्व लौ फैलने के प्रदर्शन को मापने के लिए किया जाता है।लौ फैलने की गति प्रदर्शन/ज्वाला फैलने की गति सामग्री के अग्नि retardant प्रदर्शन का मूल्यांकन कर सकते हैं.

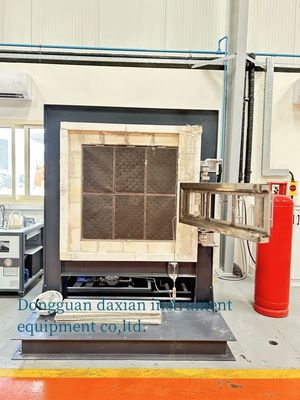

यह उपकरण एक गैस विकिरण प्लेट के माध्यम से गर्मी विकिरण करता है और विकिरण गर्मी को कैलिब्रेट करने के लिए आयातित गर्मी प्रवाह मीटर का उपयोग करता है।नमूना मिश्रित गैस बर्नर द्वारा प्रज्वलित किया जाता है ताकि कुछ विकिरण गर्मी स्थितियों में सामग्री के दहन का परीक्षण किया जा सके।; नमूना को स्पष्ट रूप से कैलिब्रेटेड विकिरण प्रवाह के साथ एक क्षेत्र में उजागर करें, प्रज्वलन समय, लौ का प्रसार और अंतिम बुझाने का समय मापें। परीक्षण नमूना को ऊर्ध्वाधर स्थिति में रखा जाता है,विकिरण प्लेट के समीप, और स्पष्ट रूप से कैलिब्रेटेड विकिरण प्रवाह वाले क्षेत्र में उजागर किया जाता है। इग्निशन लौ परीक्षण नमूने के करीब आती है लेकिन उसके संपर्क में नहीं आती है।नमूना के गर्म छोर सतह पर वाष्पित गैस द्वारा प्रज्वलित है.
प्रज्वलन के बाद, लौ के सामने के विकास को रिकॉर्ड किया जाता है और लौ के सामने के लिए नमूना सतह पर क्षैतिज रूप से जलने और प्रत्येक कैलिब्रेशन दूरी तक पहुंचने के लिए समय लगता है।सामग्री के प्रासंगिक मापदंडों का आगे परीक्षण, जिसमें इग्निशन हीट, निरंतर दहन हीट, महत्वपूर्ण प्रवाह दर, निरंतर दहन की औसत गर्मी, कुल गर्मी रिलीज़ आदि शामिल हैं।

मानक:

बीएस 476-7: निर्माण सामग्री और संरचनाओं पर अग्नि परीक्षण भाग 7. उत्पादों की सतहों के वर्गीकरण को निर्धारित करने के लिए परीक्षण विधि

संरचनात्मक विशेषताएं:

3.1. बॉक्स स्टेनलेस स्टील से बना है, जो सुंदर और संक्षारण प्रतिरोधी है; साफ करने में आसान है; मुख्य फ्रेमवर्कः इसमें दो स्वतंत्र भाग होते हैंःबर्नर फ्रेमवर्क और नमूना समर्थन फ्रेमवर्कदोनों भागों को बोल्टों से जोड़ा जाता है और लचीले यांत्रिक ट्यूनिंग के लिए बोल्ट होते हैं।
3.2. विकिरण प्लेट की केंद्र ऊंचाई 1250 ± 100 मिमी है, और विकिरण प्लेट की विकिरण सतह और सामने की सतह के बीच कोण 15 ± 3 ° द्वारा समायोजित किया जा सकता है;

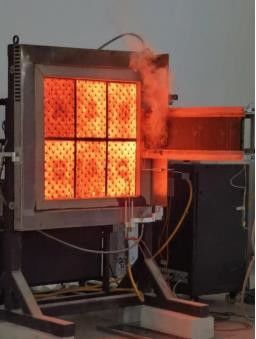

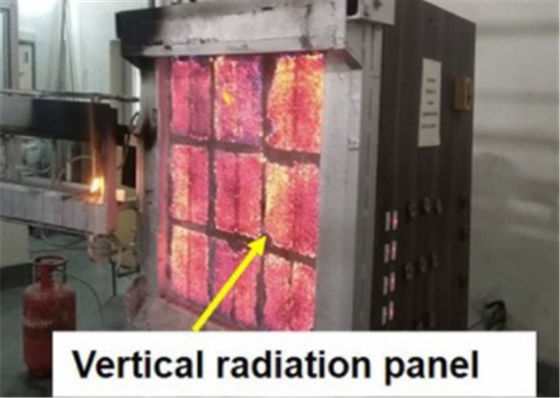

3.3. विकिरण बोर्ड का आकार 850 मिमी × 850 मिमी है, जो छिद्रित अग्निरोधक टाइलों से बना है; विकिरण तीव्रता लगभग 80kw/m2 तक पहुंच सकती है और सतह का तापमान लगभग 850 °C तक पहुंच सकता है।
3.4 बर्नर: (200 ± 10) मिमी लंबी डबल होल सिरेमिक ट्यूब, आंतरिक व्यास 3 मिमी, बाहरी व्यास 6.4 मिमी, खोखले स्टील पाइप से बना, प्रोपेन और वायु प्रवाह मीटर से सुसज्जित,मानक (100 ± 20) मिमी उच्च लौ आवश्यकताओं को पूरा करने के लिए समायोज्य छोटी लौ ऊंचाई.
3.5. अवलोकन स्तर चिह्नः उपयोगकर्ताओं को लौ के प्रसार का अवलोकन करने में सुविधा प्रदान करता है; स्टेनलेस स्टील से बना, क्षैतिज और ऊर्ध्वाधर में 50 मिमी की दूरी के साथ सेट;
3.6. स्टेनलेस स्टील से बने नमूना स्थापना गाइड रेल से लैस। गर्मी और संक्षारण प्रतिरोध; नमूना स्थापना एक खींचने के प्रकार है;
3.7 अवलोकन दर्पण: एक समायोज्य कोण अवलोकन दर्पण (750 मिमी × 120 मिमी) से लैस, परीक्षण के दौरान शीशे के दर्पण और नमूना रेक के माध्यम से लौ प्रसार दर का अवलोकन किया जा सकता है,और स्वचालित रूप से पैर स्विच के माध्यम से रिकॉर्ड किया जा सकता है.
3.8 नमूना क्लैंप का आकारः लंबाई 855 मिमी, चौड़ाई 275 मिमी. (3 ± 0.2) मिमी की मोटाई के साथ स्टेनलेस स्टील प्लेट से बना;
3.9एक नमूना चिमनी, 0.5 ± 0.05 मिमी मोटी स्टेनलेस स्टील शीट से बना, गैस और चिमनी धातु मुआवजा थर्मोकपल्स से सुसज्जित।
3.10 कैलिब्रेशन प्लेट: (850 ± 1) मिमी की लंबाई, 270 मिमी की चौड़ाई और (25 ± 2) मिमी की मोटाई के साथ गैर ज्वलनशील प्लेट, (950 ± 100) किलोग्राम/एम3 के सूखी घनत्व के साथ।वहाँ 25 मिमी के व्यास के साथ 8 छेद और 100 मिमी ± 1 मिमी के एक छेद दूरी है;
3.11 बैकबोर्ड और पोजिशनिंग प्लेटः बैकबोर्ड की लंबाई 885 मिमी, चौड़ाई 270 मिमी और (12 ± 3) मिमी मोटी गैर-ज्वलनशील बोर्ड है, जिसका सूखने का घनत्व (850 ± 100) किलोग्राम/एम3 है।पोजिशनिंग प्लेट सामग्री बैकबोर्ड के समान है और (25 ± 2) मिमी चौड़ी है.

बीएस 476 निर्माण सामग्री के लिए सामान्य मानकः

बीएस 476-3 भवन सामग्री और घटकों पर अग्नि परीक्षण - छतों के उजागर भागों पर अग्नि परीक्षण
बीएस 476-4 निर्माण सामग्री और संरचनाओं के लिए अग्नि परीक्षण - सामग्री की गैर-ज्वलनशीलता के परीक्षण
बीएस 476-6 निर्माण सामग्री और घटकों के लिए अग्नि परीक्षण - उत्पादों के अग्नि प्रसार के लिए परीक्षण विधियाँ
बीएस 476-7 निर्माण सामग्री और घटकों का अग्नि परीक्षण - उत्पादों के लौ सतह प्रसार के वर्गीकरण को निर्धारित करने के लिए परीक्षण विधि
बीएस 476-8 भवन सामग्री और घटकों की अग्नि प्रतिरोध परीक्षण - अग्नि प्रतिरोध परीक्षण विधियाँ और भवन घटकों का मूल्यांकन
बीएस 476-11 निर्माण सामग्री और घटकों के अग्नि परीक्षण - निर्माण सामग्री के थर्मल विकिरण का निर्धारण
बीएस 476-12 निर्माण सामग्री और घटकों के अग्नि परीक्षण - लौ के प्रत्यक्ष संपर्क में उत्पादों की ज्वलनशीलता के लिए परीक्षण विधि
बीएस 476-20 भवन सामग्री और घटकों के अग्नि परीक्षण - भवन घटकों के अग्नि प्रतिरोध के लिए परीक्षण विधियाँ (सामान्य सिद्धांत)
बीएस 476-21 निर्माण सामग्री और घटकों के लिए अग्नि परीक्षण - भार-धारी घटकों के अग्नि प्रतिरोध के लिए परीक्षण विधियाँ
बीएस 476-22 निर्माण सामग्री और घटकों के लिए अग्नि परीक्षण - गैर भारवाहक घटकों के अग्नि प्रतिरोध के लिए परीक्षण विधियाँ
बीएस 476-23 निर्माण सामग्री और घटकों के अग्नि परीक्षण - घटकों के अग्नि प्रतिरोध में घटकों के योगदान के लिए परीक्षण विधि
बीएस 476-24 निर्माण सामग्री और घटकों के लिए अग्नि परीक्षण - भाग 24: वेंटिलेशन नलिकाओं के अग्नि प्रतिरोध के लिए परीक्षण विधियां
बीएस 476-31.1 निर्माण सामग्री और घटकों के अग्नि परीक्षण - दरवाजे और खिड़की के संयोजनों के माध्यम से धुएं के प्रवेश को मापने के तरीके - कमरे के तापमान पर मापने के तरीके
