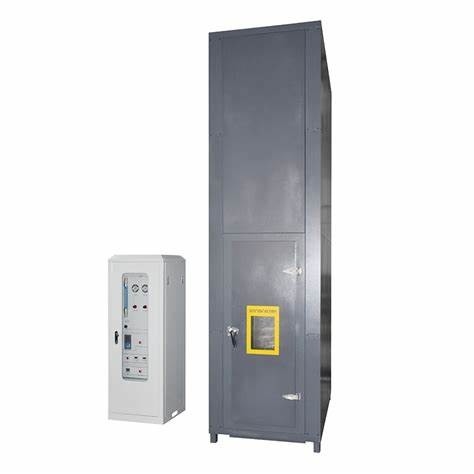

तार और केबल बंडल दहन परीक्षण मशीन

DX8349Wआईआरई और केबल बंडल दहन परीक्षणयंत्र

आवेदन का दायरा:इसका उपयोग ऊर्ध्वाधर स्थापित बंडल तारों और केबलों या ऑप्टिकल केबलों की विशिष्ट परिस्थितियों में लौ के ऊर्ध्वाधर प्रसार को रोकने की क्षमता का मूल्यांकन करने के लिए किया जाता है,और उपयोग की प्रक्रिया धुआं धूल हटाने के टावरों के साथ सहयोग करने की जरूरत हैपूरी मशीन कई भागों से बनी है, जैसे कि एक परीक्षण कक्ष, एक वायु स्रोत, एक इस्पात सीढ़ी, एक उत्सर्जन शुद्धिकरण प्रणाली और एक इग्निशन स्रोत।

मानक के अनुरूपःGB/T18380.31-2008 के अनुसार, IEC60332-3-10-2018 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों के दहन परीक्षण का भाग 31:ऊर्ध्वाधर स्थापित बंडल तार और केबल लौ ऊर्ध्वाधर प्रसार परीक्षण उपकरण" GB/T18380 की आवश्यकताओं को पूरा कर सकते हैं.32-2008/IEC60332-3-21:2000 भाग 32: ऊर्ध्वाधर स्थापित बंडल तारों और केबलों के ऊर्ध्वाधर फैलाव परीक्षणएF/R वर्ग", GB/T18380.33-2008/IEC60332-3-22:2000 "ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों के ज्वलन परीक्षण भाग 33:ऊर्ध्वाधर रूप से स्थापित बंडल किए गए तारों और केबलों के लौ के ऊर्ध्वाधर प्रसार का परीक्षण - वर्ग ए", GB/T18380.35-2008/IEC60332-3-24:2000 ज्वाला की स्थिति में केबलों और ऑप्टिकल केबलों का लौ परीक्षण भाग 35: ऊर्ध्वाधर माउंट किए गए बंडल किए गए तारों और केबलों के लौ के ऊर्ध्वाधर प्रसार का परीक्षण श्रेणीसी", GB/T18380.36-2008/IEC60332-3-25:2000 भाग 36: ऊर्ध्वाधर माउंट किए गए बंडल किए गए तारों और केबलों के लौ प्रसार परीक्षण श्रेणीD"।

तकनीकी मापदंडः

1. परीक्षण कक्ष: प्रयोगात्मक उपकरण एक स्व-सहायक कक्ष होना चाहिए जिसकी चौड़ाई (1000±100) मिमी, गहराई (2000±100) मिमी और ऊंचाई (4000±100) मिमी होनी चाहिए।परीक्षण कक्ष की पिछली दीवार और दोनों तरफ गर्मी हस्तांतरण गुणांक लगभग 0 होना चाहिए.7W?m-2? K-1 थर्मल इन्सुलेशन, 1.5 मिमी मोटी USU304 स्टेनलेस स्टील प्लेट, बीच में 65 मिमी मोटी इन्सुलेशन खनिज फाइबर, बाहर 1.5 मिमी मोटी USU304 स्टेनलेस स्टील प्लेट

2वायु स्रोत:

हवा के प्रवेश द्वार में एक डिजिटल वायु वेग anemometer से लैस है, और हवा की गैस प्रवाह दर (5000±500) L/min है।

परीक्षण पूरा होने के बादः यदि नमूना आग बंद करने के बाद एक घंटे तक जलता रहता है, तो एक अलार्म और एक उपकरण होता है जो वर्षा के कारण बलपूर्वक दहन को रोकता है।

3. इस्पात सीढ़ी का प्रकारः चौड़ी (500±5) मिमी मानक इस्पात सीढ़ी (800±10) मिमी चौड़ी इस्पात सीढ़ी USU304 स्टेनलेस स्टील से बनी गोल

4. निर्वहन शुद्धिकरण यंत्र:

परीक्षण कक्ष के ऊपरी भाग में एक डिजिटल एनेमोमीटर लगाया गया है ताकि यह सुनिश्चित किया जा सके कि हवा का प्रवाह 8M/S से कम हो, जिससे परीक्षण कक्ष में वायु प्रवाह प्रभावित न हो।

धुआं संकलन और धोने का उपकरण: SUS304 स्टेनलेस स्टील, व्यास 800 मिमी, ऊंचाई 3500 मिमी।

इग्निशन स्रोत

1प्रकार: इग्निशन स्रोत में एक या दो बेल्ट प्रोपेन गैस ब्लोटॉर्च और उनके सहायक प्रवाहमीटर और वेंचुरी मिक्सर शामिल होने चाहिए।आग की सतह को 242 समतल धातु प्लेटों के साथ 1 के व्यास के साथ ड्रिल किया जाना चाहिए.32 मिमी, इन छेदों की केंद्र दूरी 3.2 मिमी है, और वे तीन पंक्तियों में बिखरे हुए हैं, प्रत्येक पंक्ति 81, 80 और 81 है, 257×4.5 मिमी नाममात्र आकार की सीमा में वितरित। इसके अलावा,अग्निशामक के प्रत्येक पक्ष पर छोटे छेद की एक पंक्ति काटी जाती है, और ये पायलट छेद लौ को लगातार जलते रहने में मदद कर सकते हैं। प्रत्येक ब्लोटॉच को प्रोपेन और हवा के प्रवाह की दर को नियंत्रित करने के लिए एक सटीक उपकरण से लैस किया जाना चाहिए।रोटेमीटर या द्रव्यमान प्रवाह मीटर का प्रयोग किया जा सकता है

2प्रज्वलन स्रोत पर ब्लोटॉर्च को क्षैतिज रूप से, केबल के नमूने की सामने की सतह से (75±5) मिमी दूर, परीक्षण कक्ष के तल से (600±5) मिमी दूर रखा जाना चाहिए।और इस्पात सीढ़ी की धुरी के साथ सममितब्लोटॉर्च का इग्निशन बिंदु स्टील सीढ़ी के दो पदों के मध्य में और नमूना के निचले छोर से कम से कम 500 मिमी दूर स्थित होना चाहिए।

तकनीकी मापदंडः

1. परीक्षण बॉक्स का आकार 1,000 (W) X2,000 (D) X4,000 (H) मिमी है, और मध्य खनिज ऊन सामग्री बॉक्स से भरा है

2बक्से का तल सामने की दीवार से 150 मिमी दूर है, और 800 (W) X 400 (D) मिमी का वायु प्रवेश स्थान है।

3ऊपरी निकास स्थान 300 (W) X 1,000 (D) मिमी है।

4. चौड़ी स्टेनलेस स्टील सीढ़ी आकार 500 (W) X3,500 (H), 1 टुकड़ा

5मानक स्टेनलेस स्टील सीढ़ी आकार 800 (डब्ल्यू) X3,500 (एच), 1 टुकड़ा

6. 2 स्ट्रिप मानक प्रोपेन बर्नर डिवाइस

7. 2 वेंचुरी गैस मिश्रण उपकरण

8प्रेशर गेज और प्रेशर रिड्यूसिंग वाल्व डिवाइस प्रोपेन और हवा के दबाव को 0.1Mpa तक समायोजित कर सकते हैं।

9. रोटेमीटर समायोजित करता है और गैस प्रवाह दर सेट करता है

10बॉक्स में स्टील की सीढ़ियां और रेलिंग प्रदान की जाती हैं, जो उपयोगकर्ताओं के लिए शीर्ष पर पता लगाने के लिए सुविधाजनक हैं।

11. हवा के स्रोत को मैन्युअल रूप से बंद करने के लिए एक गेंद वाल्व से लैस

12. स्वचालित रूप से दहन परीक्षण समय सेट, और स्वचालित रूप से उस समय पर गैस स्रोत काट

13. बॉक्स की आंतरिक दीवार पर थर्मोकपल बॉक्स के आंतरिक तापमान प्रदर्शित कर सकते हैं

14दहन बॉक्स के आयाम: 1120 (W) X2195 (D) X5077 (H) मिमी

15नियंत्रण बॉक्स के आयामः 1280 (डब्ल्यू) X770 (डी) X1200 (एच) मिमी

16बिजली की आपूर्तिः एसी 220 वी, 50/60 हर्ट्ज, 2 ए

17वायु स्रोत: प्रोपेन, वायु (ग्राहक द्वारा प्रदान की जाती है)

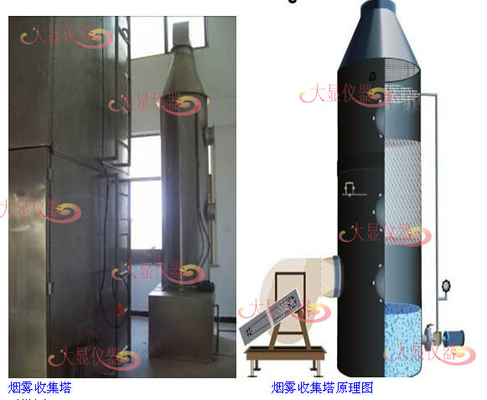

धुआं हटाने वाला टॉवर:इसका प्रयोग प्रयोगात्मक प्रक्रिया में मुख्य रूप से धुआं गैस उत्पन्न करने के लिए किया जाता है और धुआं-धूल हटाने वाले टावर द्वारा संसाधित होने के बाद उत्सर्जित गैस पर्यावरण संरक्षण आवश्यकताओं को पूरा करती है।

सामग्रीः स्क्रबर का पूरा शरीर पीपी सामग्री से बना है, सिस्टम में कोई धातु घटक नहीं हैं और इसमें अत्यधिक उच्च एसिड और क्षार प्रतिरोध और संक्षारण प्रतिरोध है।

परिसंचारी तरल परतः नल के पानी से भरा जा सकता है, धोने के तरल पदार्थ से भी भरा जा सकता है, धोने के तरल पदार्थ का प्रभाव बेहतर है,धोने के टावर के तल की जंग में अपशिष्ट के निर्वहन को रोकने के लिए;

वायु परतः उत्पादन या प्रयोग प्रक्रिया में उत्सर्जित निकास गैस जिसे उपचार की आवश्यकता होती है, और वायु परत को हवा के प्रवेश द्वार से जोड़ा जाता है ताकि अपशिष्ट वायु परत में प्रवेश कर सके;

भरने की परत: स्क्रबर की भरने की सामग्री पीपी समुद्री खरगोश प्रकार के मध्यम छेद वाले गेंदों से बनी होती है, जो बहु-दांत वाले टेलर्ट के आकार में होते हैं,और वहाँ भरने की परत की सतह पर एक खिड़की है, जो भरने की परत में गेंदों को साफ करने के लिए सुविधाजनक है। भरने की परत का मुख्य कार्य वायु परत में निकास गैस को फैला देना और इसे एक फैला हुआ अपशिष्ट बनाना है,ताकि जल छिड़काव परत में निकास गैस पूरी तरह से साफ हो सके;

पानी छिड़काव परतः पानी छिड़काव परत में छिड़काव सिर छिड़काव सिर को बंद किए बिना PP120 डिग्री रोटेशन को अपनाता है, 95% क्षेत्र को कवर करता है,और पानी छिड़काव परत छिड़काव सिर की कामकाजी स्थिति का निरीक्षण करने के लिए एक स्वतंत्र खिड़की है;

धुंध विरोधी परतः यह वायु में अशुद्धियों को प्रभावी ढंग से फ़िल्टर कर सकती है और साथ ही यह निकास गैस में पानी की धुंध के क्रिस्टल को स्क्रबर की आंतरिक दीवार को क्षय करने से भी रोक सकती है।

परिसंचारी पंपः परिसंचारी पंप पानी बचाने के लिए परिसंचारी तरल परत में द्रव को छिड़काव सिर के माध्यम से परिसंचारी बनाता है।

आयामः 1500 (W) × 1000 (D) × 3000 (H) मिमी;

बिजली की आपूर्तिः AC 380V तीन चरण, 50/60Hz, 10A।
