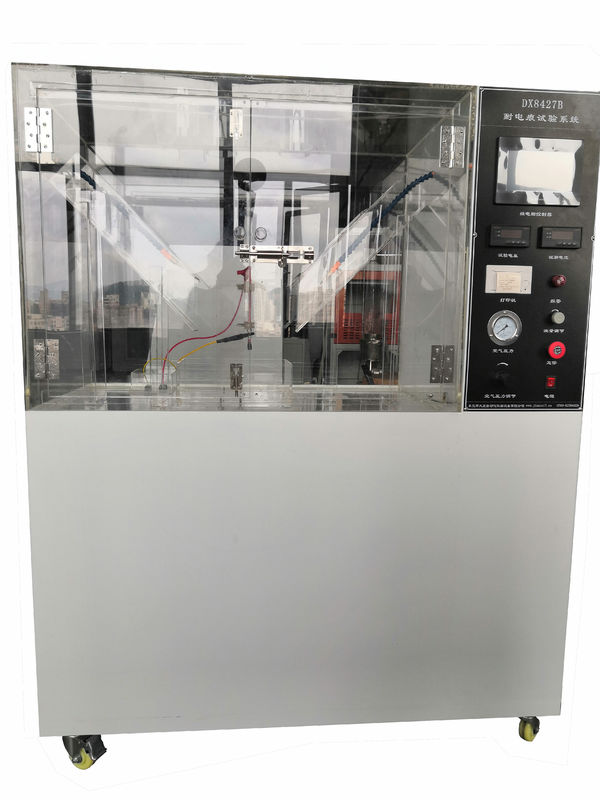

इलेक्ट्रिक केबल और तार ट्रैकिंग प्रतिरोध परीक्षण उपकरण प्रयोगशाला परीक्षण मशीन

GB/T 3048.72008 विद्युत केबलों और तारों के प्रतिरोध परीक्षण उपकरण

दायरा:

तारों और केबलों की क्षमता का परीक्षण करें कि वे गंदे परिस्थितियों में सतह रिसाव के कारण विद्युत निशानों से होने वाले क्षति का सामना कर सकें।

मानक:

जीबी/टी 3048.7?? 2008, जीबी14049-2008 के लिए परीक्षण उपकरण।

विनिर्देशः

परीक्षण छिड़काव यंत्र:

- तीन स्थान, स्वतंत्र स्टेनलेस स्टील नोजल, नोजल छेदः 16, एपर्चरः 0.5 मिमी;

परीक्षण द्रव:

- 1 लीटर सोडियम क्लोराइड पानी (लगभग 0. 2%) सर्फेक्टेंट 0. 1% पैरा-ऑक्टिल फेनिल पॉलीऑक्सीलीन (एक बोतल का वितरण)

तरल प्रवाहकता:

- (3000-400) uS/cm, ग्राहक के स्वयं के उपयोग के लिए चालकता मीटर, चालकता मीटर माप

छिड़काव दबावः

- वैक्यूम पंप दबाव नियंत्रण, निरंतर दबाव समायोज्य;

स्प्रे स्ट्रोकः

- ≥ 1 मीटर;

छिड़काव ऊंचाईः

- 600 मिमी ± 10 मिमी समायोज्य

छिड़काव की गतिः

- (3±0.01) m/s;

छिड़काव प्रवाह दर:

- (0.5±0.1) मिमी/ मिनट. 2 सेकंड के भीतर

छिड़काव चक्रः

- 30 सेकंड; स्प्रे 10s; अंतराल 20s

नमूना आधार ऊंचाईः

- 100 मिमी±5 मिमी; कोणः 45

अवलोकन खिड़कीः

- विस्फोट प्रतिरोधी कठोर ग्लास, आकार:580 मिमी * 380 मिमी

परीक्षण निकासः

- स्वचालित निकास प्रणाली से सुसज्जित, हवा की गतिः 0.2m / s

आकार का आकारः

- 1120mm × 650mm × 1350mm

परीक्षण शक्ति आपूर्तिः

- 220V / 50-60Hz

लागू वोल्टेजः

- शक्ति आवृत्ति परीक्षण उच्च वोल्टेज 0 ~ 5kV ± 5% (निरंतर समायोज्य);

वोल्टेज और वर्तमान मापने के उपकरण:

- सटीकता ≥1.0;मापी गई मान त्रुटि ≤± 3%;
