प्रयोगशाला परीक्षण मशीन IEC60332-3 तारों और केबलों के बंडलों के ऊर्ध्वाधर लौ प्रसार के लिए परीक्षण उपकरण
उत्पाद का वर्णन:
This equipment is used to evaluate the vertical installation of bunched wire and cable or fiber optic cable under the specified conditions to inhibit the ability of the vertical flame propagation device, उपकरण खोल पूरी तरह से SUS304 स्टेनलेस स्टील से बना है, परीक्षण बॉक्स, हवा स्रोत, इस्पात सीढ़ी, उत्सर्जन शुद्धिकरण प्रणाली, इग्निशन स्रोत और अन्य घटकों द्वारा पूरी तरह से।
मानक:
IEC60332-3-21:2018 "आग की स्थिति में केबलों और केबल्स के जलने के लिए परीक्षण - भाग 32: ऊर्ध्वाधर घुमावदार तारों और केबल्स के ऊर्ध्वाधर लौ प्रसार के लिए परीक्षण" AFR
उपकरण की संरचनाः
1परीक्षण कक्ष

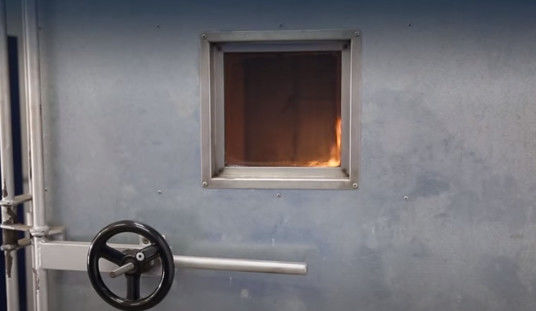

प्रयोगात्मक उपकरण एक स्व-सहायक बॉक्स है जिसकी चौड़ाई (1000±100) मिमी, गहराई (2000±100) मिमी और ऊंचाई (100 में से 4000) मिमी है।परीक्षण कक्ष की पिछली दीवार और दोनों पक्षों को थर्मल इन्सुलेशन से बनाया गया है, जिसमें गर्मी हस्तांतरण गुणांक लगभग 0 है।.7W, m-2K-1 (एक 1.5 मिमी मोटी SUs304 स्टेनलेस स्टील प्लेट से मिलकर, 65 मिमी मोटी अछूता खनिज फाइबर के साथ कवर किया गया है), और एक बाहरी दीवार। दरवाजा 1.5 मिमी मोटी US304 स्टेनलेस स्टील का उपयोग करता है।
2वायु स्रोत
2.1 हवा के प्रवेश द्वार में हवा के प्रवाह को समायोजित करने योग्य एक हवा ब्लोअर होता है, और दहन कक्ष में हवा का प्रवाह (5000±500) एल/मिनट होता है। हवा के प्रवेश द्वार में डिजिटल एनेमोमीटर होता है।
2.2 परीक्षण पूरा होने के बाद: यदि नमूना आग बंद होने के एक घंटे बाद भी जल रहा हो, तो अलार्म लगा दिया जाता है और दक्षिणी बल द्वारा दहन को रोकने के लिए उपकरण का प्रयोग किया जाता है।
3तांबे की सीढ़ी प्रकार
चौड़ी (500 ± 5) मिमी मानक स्टील सीढ़ी चौड़ाई (800 ± 10) मिमी चौड़ी स्टील सीढ़ी SUS304 स्टेनलेस स्टील की पट्टी से बना, शीर्ष पर निकास पंखे के साथ निकास शुद्धिकरण उपकरण परीक्षण कक्ष,बॉक्स के अंदर निकास गैस बॉक्स को 6MS की गति से बाहर निकालें और इसे एक डिजिटल डिस्प्ले एनेमोमीटर के साथ धुआं संग्रह टॉवर पर भेजें.
4उत्सर्जन शुद्धिकरण उपकरण
4.1 परीक्षण बॉक्स का ऊपरी भाग एक निकास पंखे से सुसज्जित है और बॉक्स प्रकार की निकास गैस को बॉक्स से 6 एम/एस की गति से बाहर पंप किया जाता है। धुआं संग्रहण टॉवर को बाहर भेजा जाता है,और निकास वेंट में एक डिजिटल एनीमोमीटर है.
4.2 धुआं संकलन और धोना धूल और धूल उपकरण (DX-349A स्प्रे गैस अवशोषण टॉवर देखें): आंतरिक एसिड और क्षार प्रतिरोधी प्लास्टिक, 800 मिमी व्यास, 4000 मिमी ऊंचाई
5.1 प्रकारः इग्निशन स्रोत में एक या दो बैंड प्रकार के प्रोपेन गैस बर्नर और उनके साथ जुड़े प्रवाह मीटर और वेंचुरी मिक्सर शामिल होने चाहिए।आग की आपूर्ति की सतह 1 के व्यास के साथ 242 फ्लैट धातु प्लेटों होना चाहिए.32 मिमी. इन छेदों की केंद्र दूरी 3.2 मिमी है और वे क्रमशः 81, 80 और 81 पंक्तियों के साथ तीन पंक्तियों में बिखरे हुए हैं। आकार 257×4.5 मिमी की सीमा में है। इसके अलावा,आग बोर्ड के दोनों तरफ छोटे छेद की एक पंक्ति खोले जाते हैंये गाइड छेद GB/T 18380.31-2008 मशाल आवश्यकताओं के अनुसार लौ के स्थिर दहन को बनाए रख सकते हैं।
5.2 प्रत्येक मशाल एक रोटेमेटर या द्रव्यमान प्रवाह मीटर से सुसज्जित है जो प्रोपेन और हवा के प्रवाह को सटीक रूप से नियंत्रित कर सकता है। प्रोपेन प्रवाह मीटरः 3-30मिन2.5 वर्ग, वायु प्रवाह मीटरः 10-100मिन 2।5 वर्ग 53 पायलट स्रोत की स्थिति क्षैतिज रूप से रखें, (75 ± 5) मिमी केबल के नमूने की सामने की सतह से, (600 ± 5) मिमी कक्ष के नीचे से, और तांबे की सीढ़ी की धुरी सममित है।मशाल की आग बिंदु सीढ़ी के दो क्रॉसस्पेस के बीच और नमूना के निचले छोर से कम से कम 500 मिमी के बीच होना चाहिए.
तकनीकी मापदंड
| दहन कक्ष के आंतरिक आयाम | 1000mmX2000mmX4000mm |
| इस्पात सीढ़ी का आकार | 500 मिमी × 3500 मिमी ((*h), चौड़ाई प्रकार 800 × 3500 मिमी |
| एक प्रकार की टॉर्च के साथ | GB/T18380.31-2008 के अनुरूप |
| वेंचुरी मिक्सर | GBT18380.31-2008 के अनुरूप |
| दहन कक्ष में वायु प्रवाह समायोजन | 4500-500 लीटर/मिनट |
| प्रोपेन प्रवाह विनियमन | 3-30 लीटर/मिनट |
| संपीड़ित वायु प्रवाह विनियमन | 10-100 लीटर/मिनट |
| एनेमोमीटर | 0.05-5m/s |
| डिजिटल थर्मामीटर | 0 ̊400°C |
| मशाल की स्थिति के प्रकार के साथ | ऊंचाई 600 ± 5 मिमी,किसी भी समायोज्य क्षैतिज दूरी |
