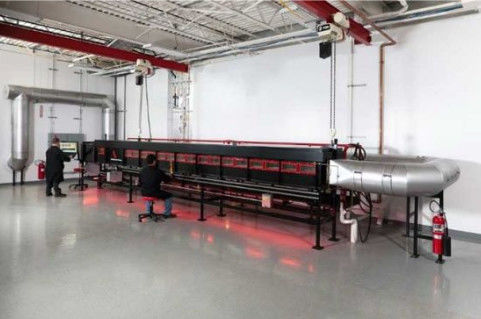

UL910 फायर टेस्ट चैंबर, वायर केबल फ्लेम ट्रांसमिशन और स्मोक टेस्ट क्षैतिज सुरंग फर्नेस Nfpa 262

UL910 वायर केबल फ्लेम ट्रांसमिशन और स्मोक टेस्ट क्षैतिज सुरंग फर्नेस Nfpa 262

परिचय:

UL910 उपकरण विद्युत और ऑप्टिकल-फाइबर केबलों के लिए लौ-प्रसार दूरी और ऑप्टिकल धुआं घनत्व के मानों का निर्धारण करते हैं जो उन नलिकाओं, प्लेनम्स और अन्य स्थानों में स्थापित किए जाने के लिए उपयोग किए जाते हैं जो उन स्थानों में रेसवे में संलग्न किए बिना केबलों के बिना पर्यावरणीय वायु का परिवहन करते थे।

मानक:

UL910,एएसटीएम ई 84-20।

विशेषताएं:

अग्निपरीक्षा कक्ष ठीक उसी प्रकार है जैसे कि उल फायर लैब।
अग्नि परीक्षा कक्ष एक हटाने योग्य ढक्कन के साथ एक आयताकार क्षैतिज वाहिनी है।
चैम्बर के किनारे और आधार एक इन्सुलेट फायरब्रिक के साथ पंक्तिबद्ध हैं।
फायर टेस्टिंग चेंबर के एक तरफ को डबल क्वार्ट्ज ऑब्जर्वेशन विंडो के साथ दिया गया है जिसमें अंदर का फ्लश माउंट किया गया है।
कई खिड़कियां सुरंग के साथ स्थित हैं ताकि अग्नि कक्ष के बाहर से परीक्षण नमूने की पूरी लंबाई देखने योग्य हो।
ढक्कन एक हटाने योग्य गैर-संयुक्त धातु और खनिज मिश्रित संरचना से मिलकर बनता है।
ढक्कन अग्नि परीक्षा कक्ष को कवर करता है और परीक्षण नमूने एक अनवार और सपाट स्थिति में बनाए रखता है।
दो NFP कोहनी गैस बर्नर परीक्षण नमूनों की सतह के खिलाफ ऊपर की ओर लपटें वितरित।
रिमोट स्पार्क इग्निशन मोड, सुरक्षा सुनिश्चित करने के लिए।
एक हवा का सेवन शटर बर्नर के ऊपर स्थित है।
उचित दहन के लिए कक्ष की ओर की दीवारों के साथ छह आग रोक फायरब्रिक्स।
छत के नीचे सुरंग के मध्य में शीर्ष पर स्थैतिक दबाव मीटर डाला जाता है।
निकास छोर एक क्रमिक आयताकार-से-गोल संक्रमण टुकड़े के साथ लगाया गया है।
निकास वाहिनी उच्च तापमान खनिज संरचना सामग्री के साथ अछूता है।
निकास वाहिनी के अंत में एक निकास पंखा स्थापित किया गया है।
वायु प्रवाह और ड्राफ्ट दबाव स्वचालित रूप से स्पंज और फ्रीक्वेंसी कनवर्टर द्वारा नियंत्रित होते हैं।
एक फोटोमीटर प्रणाली जिसमें एक दीपक शामिल है और एक क्षैतिज खंड पर फोटोकेल, और वेंट बीम के ऊर्ध्वाधर अक्ष के साथ ऊपर की ओर निर्देशित प्रकाश किरण के साथ।
परीक्षण कक्ष के फर्श के अंदर और बाहर थर्मोकॉउंट्स लगाए गए हैं।
डाटा अधिग्रहण प्रणाली और सॉफ्टवेयर।
